Без знакомства с новой единицей измерения - красной волной кадмия - немыслимо было бы достигнуть такой точности, какая требуется для производства колец, шариков и роликов.

Теперь мы знаем, что микрон немногим длиннее полутора красных волн кадмия.

Но как пользоваться этой мерой?

Передатчиками светового эталона служат особые наборы мерительных плиток. В них воплощена новая мера длины. Само собой разумеется, что нам необходимо поближе познакомиться с этими плитками.

Внешне они никакого особого впечатления не производят. Стальные пластинки и брусочки разной толщины. Вот и все.

Однако эти обыкновенные на вид пластинки обладают необыкновенными свойствами.

Прежде всего, они отличаются тем, что имеют идеально плоскопараллельные поверхности. Они настолько плоские, что, когда сложишь вместе несколько плиток, они притираются, сцепляются, склеиваются. Отделить их одну от другой очень трудно. Это делает плитки пригодными для измерения различных длин. Для этого достаточно сложить несколько плиток вместе.

Плитки делаются разной толщины. Но сделать плитку толщиной в микрон или даже в несколько микронов практически невозможно. Как же в таком случае производить измерения с точностью до микрона? Для этой цели имеются плитки толщиной в какое-то количество миллиметров с сотыми и тысячными долями.

Из плиток комплектуются наборы (блоки). В наборе плиток обычно 83, 98, 103 штуки размером от 0,3 до 1000 миллиметров с градациями от 0,001 миллиметра до 100 миллиметров. Таким образом, одна плитка отличается от другой на миллиметр, другая - на половину, третья - уже на сотую миллиметра. Подбор плиток начинают с меньших размеров, которые давали бы тысячные, сотые и десятые доли миллиметра. Например: размер 27,105 миллиметра составляется из плиток: 1,005 плюс 1,1 плюс 25.

На каждом предприятии, где производятся изделия, требующие высокой точности, имеются наборы мерительных плиток. Они выполняют такую же роль, какую в свое время играл Парижский метр в установлении единой мировой системы мер.

По заводским наборам сверяются цеховые. Заводские, в свою очередь, сверяются с такими же наборами, хранящимися в государственных учреждениях службы мер и весов; при этом соблюдается строгая система старшинства.

У государственного эталона имеется несколько двойников- эталонов-копий, затем следуют эталоны-свидетели и так далее.

А где же гарантия, что эти эталоны не потеряют точность? Проверяются ли плитки и каким образом?

Плитки проверяются, причем они сравниваются с генеральным эталоном - красной волной кадмия. Это делается при помощи так называемых интерференционных измерительных приборов.

Интерференция - одно из интересных явлений, с которым встречаешься при изучении физики света. Накладывая одну световую волну на другую, можно добиться того, что в одних случаях волны одна другую усилят, а в других - ослабят или уничтожат. Все зависит от соотношения колебательных состояний (фаз), с которыми приходит в данную точку каждая волна. Всякий сдвиг светового луча дает о себе знать темными полосами на фоне отшлифованной пластины.

Установлена строгая система аттестации наборов мерительных плиток по классам и разрядам.

Соблюдение субординации, то есть служебного подчинения младших старшим, и обеспечивает сохранность единых мер во всем народном хозяйстве и необходимую точность производства.

Вообразим на минуту, какой хаос во все области нашей жизни внес бы разнобой в системе мер: нарушится движение транспорта, расстроится и остановится производство на автомобильных, тракторных и других заводах, нарушится торговля, учет.

Гарантией против этого является строгий государственный контроль за соблюдением единства мер длины.

Посмотрим, как осуществляется контроль за точностью на подшипниковом заводе. Для этой цели нам надо отправиться в ЦИЛ.

ЦИЛ - это центральная измерительная лаборатория. ЦИЛ - это штаб борьбы за точность.

Из потайного хранилища выносят шкатулку. Это набор плиток подшипникового завода. Набор высокого разряда.

С показаниями главного заводского набора сличаются наборы, находящиеся в употреблении в цехах и в различных службах завода. По ним настраиваются все измерительные приборы, которыми вооружены контролеры, мастера, рабочие.

ЦИЛ - высший орган, законодатель точности. Инспекторам ЦИЛ предоставлены широкие права, вплоть до полной остановки работы участка, где установлено нарушение «кодекса точности».

Кодекс точности, как и всякий кодекс, - это собрание законов и правил, продиктованных высшими интересами общества, в данном же случае интересами производства. Цель - обеспечить народное хозяйство подшипниками высокого класса.

Но точность не самоцель, и, конечно, не на всех этапах производства требуется одинаковая точность. Скажем, при штамповке колец так называемые допуски, то есть отклонения от требуемого размера, могут быть более или менее значительными.

Поэтому для кузницы установлены большие, или, как принято говорить, грубые, допуски; они измеряются миллиметрами.

В токарной обработке требуется уже более высокая точность - она измеряется десятыми долями миллиметра. А при шлифовке на нерабочих поверхностях точность определяется сотыми долями миллиметра, на рабочих поверхностях - микронами. Так, в 25-миллиметровых кольцах допуск на отверстия установлен десять -двенадцать микронов.

Классу точности должен соответствовать мерительный инструмент. В кузнице можно обходиться простым шаблоном, калибром или штангенциркулем. Одними калибрами проверяют отверстия, другими - высоту.

На токарных работах калибры, или скобы уже не могут обеспечить необходимую точность, здесь применяются индикаторы, или миниметры

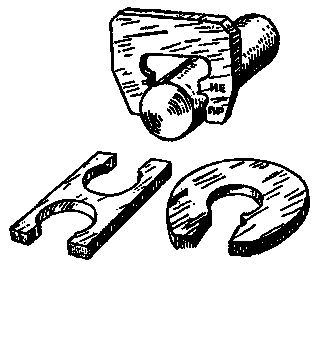

Шаблоны и скобы, с помощью которых проверяют точность разных изделий.

Миниметры - это простые приборы, позволяющие, однако, улавливать довольно высокую точность. Передаточный механизм этих приборов основан на принципе неравноплечных механических рычагов (наподобие десятичных весов).

На токарных работах контроль статический - он производится после снятия изделия со станка; точность до одной сотой миллиметра.

На подшипниковом заводе миниметры можно увидеть всюду - на рабочих местах и на контрольных пунктах.

Миниметр

На шлифовальных станках установлены приборы более высокой точности - мерительные головки, дающие точность до тысячной миллиметра, то есть до микрона. Тут уж нельзя полагаться на статический контроль: пришлось бы слишком часто останавливать станки. Вот почему на шлифовальных станках устанавливаются приборы активного контроля, которые действуют автоматически.

Центральная измерительная лаборатория имеет своих представителей во всех цехах, на всех участках. Это контрольно-проверочные пункты, которые следят за состоянием мерительных приборов. Вся эта служба ориентируется на набор плиток и, в конечном счете, на волну красной линии паров кадмия.

Но надежность подшипников зависит не только от соблюдения линейных размеров. Основные элементы подшипника - тела сферические. Стало быть, надо установить наблюдение и за геометрической формой. Если геометрия соблюдена, шарики легко и свободно катятся по желобу.

Но если какой-либо шарик окажется не совсем точным, бег его затруднится, он начнет болтаться. Нечто подобное можно наблюдать при игре в кегельбан. Хорошо выточенные шары плавно катятся по желобу. Если шар в каком-то месте сточился, он болтается, а то и выскакивает за борт.
