При уплотнении поверхностными вибраторами толщина слоя не должна превышать: в неармированных конструкциях и конструкциях с одиночной арматурой 250 мм; в конструкциях с двойной арматурой 120 мм.
Продолжительность вибрирования должна обеспечивать достаточное уплотнение каждого слоя бетонной смеси, основными признаками которого являются: прекращение оседания смеси, появление на поверхности цементного молока и прекращение выделения пузырьков воздуха. По окончании бетонирования необходимо создать оптимальный температурно-влажностный режим в зависимости времени года.
При устройстве монолитных фундаментов необходимо обеспечить точность установки анкерных болтов и предохранение их резьбы от загрязнения бетоном. Бетонирование монолитного фундамента должно оформляться записями в «Журнале бетонных работ», куда заносят следующие данные:
даты начала и окончания бетонирования;
заданные марки бетона, рабочие составы бетонной смеси и показатели ее подвижности (жесткости);
объемы выполненных бетонных работ по отдельным частям сооружения;
даты изготовления контрольных образцов бетона, их число, маркировку, сроки и результаты испытаний образцов;
температуру наружного воздуха во время бетонирования;
температуру бетонной смеси при укладке (в зимних условиях, а также при бетонировании массивных конструкций);
тип опалубки и дату снятия опалубки конструкции.
При бетонировании необходимо также следить за правильным положением шаблонов, их разрешается снимать не ранее чем через 24 ч после окончания бетонирования. Опалубка снимается не ранее чем через 15 сут при температуре бетона +1 °C, через 10 сут при температуре бетона +5 °C и не ранее чем через 6 сут при температуре +15 °C. Окончательная приемка фундамента оформляется актом.
3.2.5. устройство фундаментов в скальных и вечномерзлых грунтах
Устройство фундаментов в скальных и вечномерзлых грунтах связано с большими трудностями доставки на место монтажа сборных фундаментов, тяжелых мощных машин и т. д., поэтому стараются использовать естественную прочность грунта. Вместо фундаментов из сборного железобетона в скальных грунтах закладываются анкерные стержни, заливаемые цементным раствором. По достижении цементным раствором необходимой прочности выполняется надскальная часть фундамента в виде металлической колонки или из монолитного железобетона.
До начала бурения в скале вырубают приямок. После установки последнего стержня все анкерные стержни данного фундамента устанавливают в проектное положение, крепят инвентарными фиксаторами и только после этого заливают раствором. Цементный раствор применяется с водоцементным отношением 1:2 с включением добавок. Бетонирование надскальных железобетонных блоков производится обычным порядком.
При строительстве высоковольтных линий электропередачи на вечномерзлых грунтах наибольшее распространение имеют свайные фундаменты, при этом грунты в основании используются только в мерзлом состоянии. Грунты для основания в оттаявшем состоянии использовать нельзя. На вечномерзлых грунтах также применяются незаглубленные (поверхностные), анкерные и комбинированные фундаменты. Свайные, анкерные или комбинированные фундаменты на вечномерзлых грунтах выполняются с предварительным бурением или оттаиванием скважин.

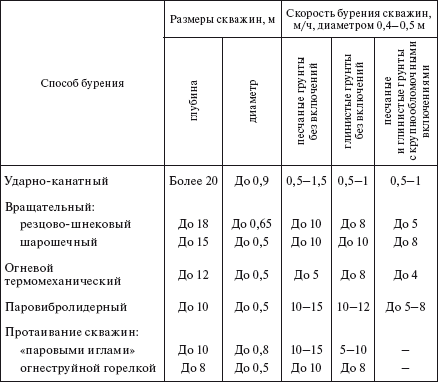

Технические данные различных способов бурения скважин приведены в табл. 3.15.
Таблица 3.15
Способы бурения скважин
При сооружении ВЛ на пучинистых грунтах может происходить явление выпучивания (выталкивания вверх) фундаментов опор. Во избежание выпучивания фундаменты и опоры закрепляются ниже слоя сезонного промерзания – оттаивания, а также свайными ростверками с зазором между ростверком и землей не менее 0,15 м.
В грунтах, промерзающих зимой на глубину до 2 м, разработку котлованов ведут удалением с помощью буровых машин, разрезающих грунт на блоки массой до 5 т. Мерзлый грунт удаляют краном и трактором.

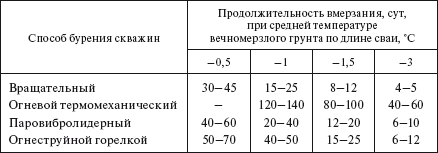

Буроопускные сваи применяются при температуре грунта ниже 0 °C с заполнением скважин грунтовым раствором. При этом важным показателем является продолжительность вмерзания свай. Ориентировочная продолжительность вмерзания свай при различных способах бурения скважин приведена в табл. 3.16.
Таблица 3.16
Продолжительность вмерзания одиночных буроопускных свай
Примечание. Меньшие значения показывают продолжительность вмерзания при погружении свай зимой и весной, большие – летом и осенью.
3.3. Сборка и установка опор ВЛ
Все работы по сборке и установке опор производятся по проектам производства работ, разрабатываемым в соответствии со СНиП 12–01—2004. До начала производства работ по сборке и монтажу опор должна быть подготовлена площадка, на которой будут выполняться работы, на нее должны быть завезены элементы опоры. Все площадки должны иметь временные подъезды для автотранспорта и строительной техники.
В процесс сборки и монтажа опор входят: выкладка железобетонных стоек и отдельных элементов стальных опор, сборка опоры, установка опоры в проектное положение, ее выверка и закрепление.
Как правило, выкладка опоры и ее элементов производится вдоль оси ВЛ. В отдельных случаях исходя из рельефа местности и из условий ее подъема в вертикальное положение выкладка и сборка опоры производится поперек оси трассы ВЛ.
На косогорах выкладку и сборку опор необходимо производить вдоль оси ВЛ, траверсами в сторону подъема косогора. На участках пересечения линии электропередачи с автомобильными и железными дорогами, реками и оврагами, а также линиями связи опоры выкладывают вдоль оси линии, траверсами и тросостойкой в сторону пересекаемых объектов при расстоянии от центра установки опоры до пересечения не меньше 1,5 высоты опоры. Это расстояние считается: от центра опоры до бровки кювета при пересечении с автодорогами; с железными дорогами – до проекции линий связи и автоблокировки, а при их отсутствии – до края основного земляного полотна; с оврагами – до их бровки; с реками – до уреза воды; с линиями связи и линиями ВЛ – до проекции их крайнего провода.
Если во время осмотра опоры перед сборкой обнаружатся отдельные элементы опор с повреждениями, то к сборке ее до исправления и замены этих элементов или деталей приступать запрещается.
3.3.1. Установка железобетонных опор
Установка железобетонных опор производится, как правило, стреловыми кранами и кранами-установщиками опор типа КВЛ. При необходимости подтягивания стоек используется трактор. Диаметр цилиндрического пробуренного котлована не должен превышать диаметра стойки более чем на 25 %. При большей разнице устанавливается верхний ригель. Ригели на промежуточных опорах располагаются вдоль оси ВЛ.
Время между устройством котлована и установкой в него опоры не должно превышать одних суток.
При установке двухстоечных и портальных железобетонных опор производится установка последовательно одной и второй стоек, затем монтаж траверс, верхних концов крестовых связей между стойками и закрепление нижних концов крестовых связей.
После подъема и установки краном свободностоящих опор в выкопанные котлованы, опоры должны быть временно раскреплены оттяжками, а затем установлены нижние и верхние ригели. Окончательное закрепление опор осуществляется обратной засыпкой грунтом только после их выверки засыпкой в пазухи грунта с послойным трамбованием. В зимнее время смесь для засыпки пазух защищается от промерзания матами из шлаковаты или других утеплителей.
3.3.2. Установка стальных опор
Стальные опоры, поступающие на объект, должны снабжаться паспортом завода – изготовителя опор с указанием в нем всех необходимых данных. Стальные опоры, поступающие в разобранном виде, должны быть снабжены маркировкой, соответствующей заводской схеме сборки опоры. Детали опоры должны иметь антикоррозионное покрытие и не иметь повреждений в виде погнутостей, скручивания и т. д.
