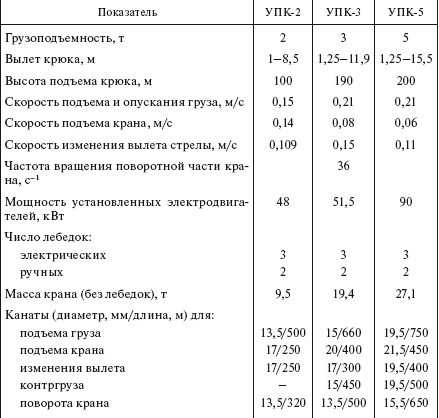

Таблица 4.17

Краны для монтажа переходных опор

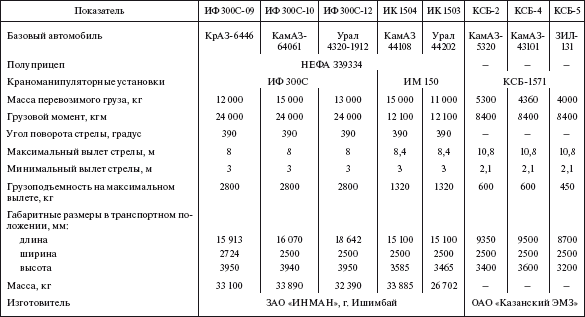

Таблица 4.18

Краноманипуляторные установки на автомобильном шасси

При монтаже воздушных линий электропередачи выполняются различные операции: работы по раскатке грозозащитных тросов; соединение и ремонт проводов; натяжка и визирование грозозащитных тросов и проводов; их закрепление к опорам; установка гасителей вибрации, распорок, защитных колец и др. При выполнении этих работ применяются телескопические вышки (табл. 4.19), автогидроподъемники (табл. 4.20), натяжные-тормозные машины для монтажа проводов и тросов (табл. 4.21), машины для натяжения тросов (табл. 4.22) и монтажа проводов (табл. 4.23).

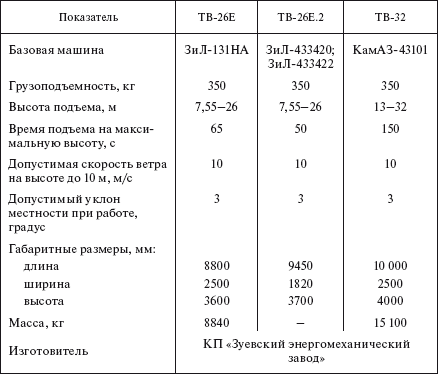

Таблица 4.19

Вышки телескопические

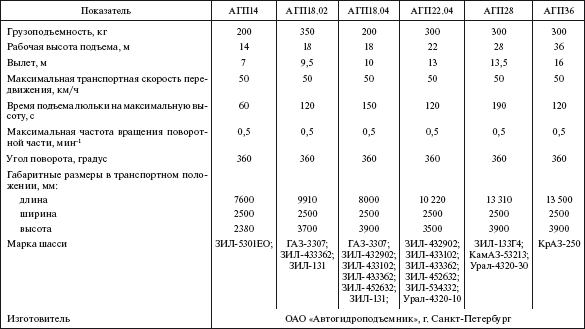

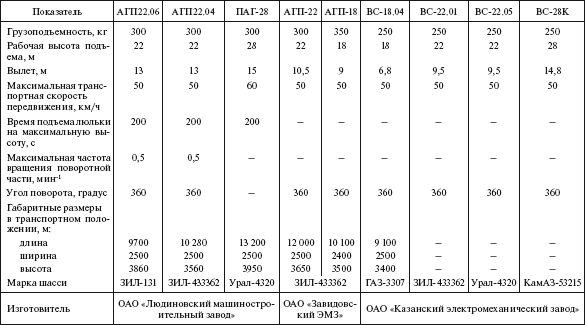

Таблица 4.20

Автогидроподъемники *

* Место управления – дистанционное и в люльке.

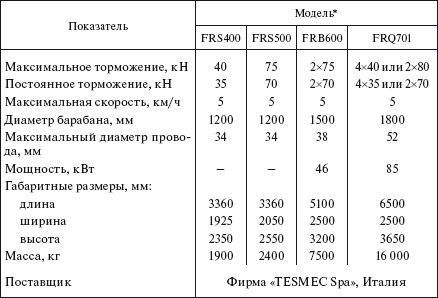

Таблица 4.21

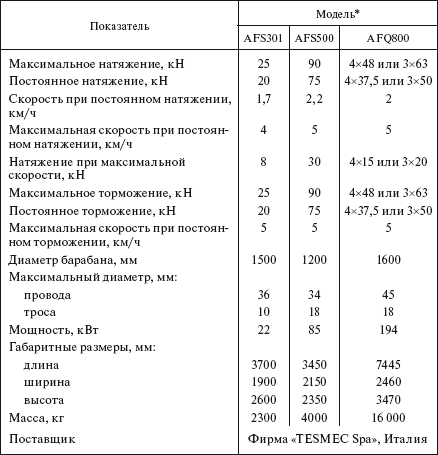

Машины гидравлические натяжные-тормозные для монтажа проводов и тросов

* Тип двигателя – дизельный.

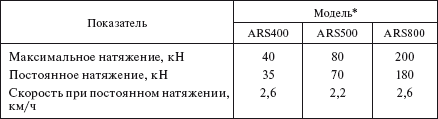

Таблица 4.22

Машины гидравлические для натяжения тросов

* Тип двигателя – дизельный.

Таблица 4.23

Машины гидравлические тормозные для монтажа проводов

* Тип двигателя – дизельный.

При транспортировке грузов на строительстве ВЛ наибольшее применение получили грузовые автомобили с кузовом в виде открытой платформы с бортами и автомобили повышенной проходимости со всеми ведущими колесами и увеличенным числом осей (табл. 4.24), а также автомобили-самосвалы, оснащенные системой задней или боковой разгрузки кузова (табл. 4.25) и автомобили-тягачи, оборудованные седельными сцепными устройствами для работы с полуприцепами (табл. 4.26).

Для перевозки длинномерных грузов применяют прицепы и полуприцепы (табл. 4.27, 4.28). Тракторы (табл. 4.29, 4.30) используются в качестве тягача, а для перевозки бетонных смесей – автобетоносмесители (табл. 4.31).

Основная колесная формула, приведенная в технических характеристиках автомобилей, состоит из двух цифр, разделенных знаком умножения, где первая цифра – общее число колес, а вторая – число ведущих колес (двухскатные колеса считаются за одно колесо). Для грузовых автомобилей в основную колесную формулу введена третья цифра 2 или 1, отделенная от второй цифры точкой. Цифра 2 указывает, что ведущая задняя ось (оси, тележка) имеет двухскатную ошиновку, а цифра 1 – что все колеса односкатные.

Грузоподъемность автомобиля (прицепа, полуприцепа) определяется как масса перевозимого груза без массы водителя и пассажиров в кабине, а снаряженная масса – как масса транспортного средства, полностью заправленного (топливом, маслом, охлаждающей жидкостью и пр.) и укомплектованного (запасным колесом, инструментом и т. п.), но без груза или пассажиров, водителя, другого обслуживающего персонала и их багажа. Полная масса автотранспортного средства состоит из снаряженной массы, массы груза (по грузоподъемности) или пассажиров (по числу мест), их багажа, водителя и другого обслуживающего персонала.

Указанная в технических характеристиках база автотранспортного средства для двухосных автомобилей и прицепов – это расстояние между центрами передней и задней осей, а для многоосных – расстояние между всеми осями со знаком «+», начиная с первой оси. Для одноосных полуприцепов база автотранспортного средства – это расстояние от центра шкворня до центра оси, а для многоосных полуприцепов дополнительно указывается база тележки (тележек) со знаком «+».

Для комплектования автотранспортными средствами, спецмеханизмами и тракторами при реконструкции и ремонте электрических сетей для производственных подразделений АО-энерго рекомендованы нормативы (письмо Минэнерго от 21.07.2003 № ИЮ-4613 и приказ ОАО РАО «ЕЭС России» от 14.08.2003 № 422) (Прил. 1).

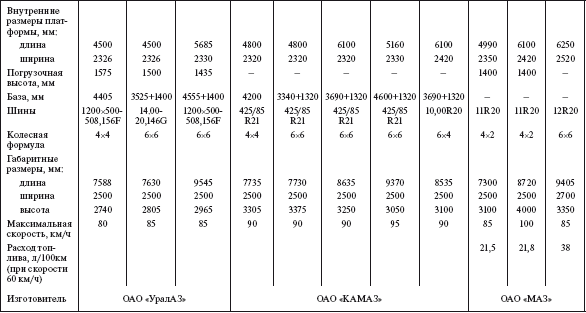

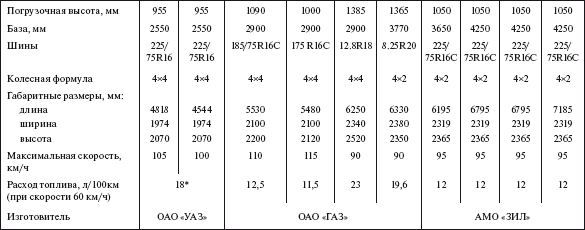

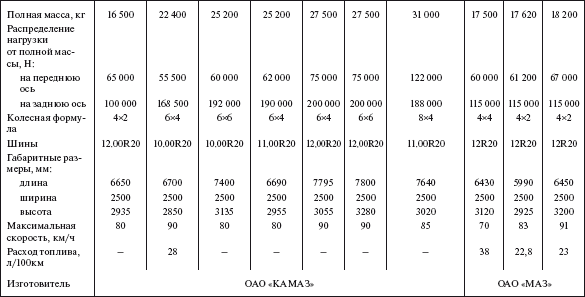

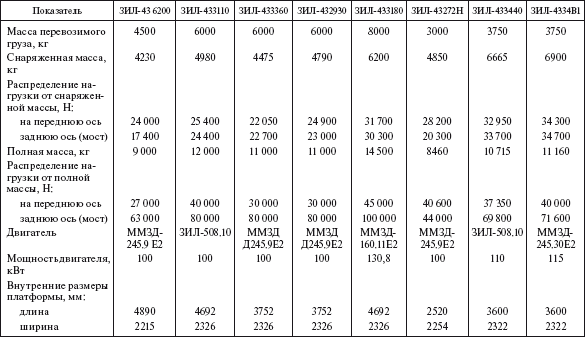

Таблица 4.24

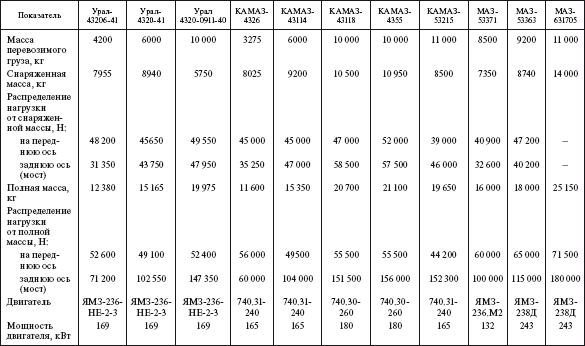

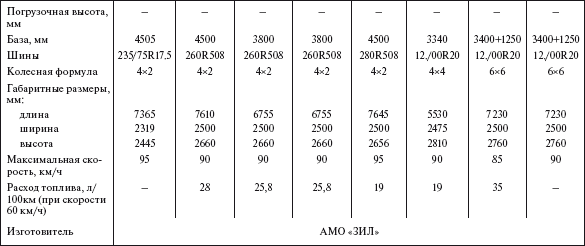

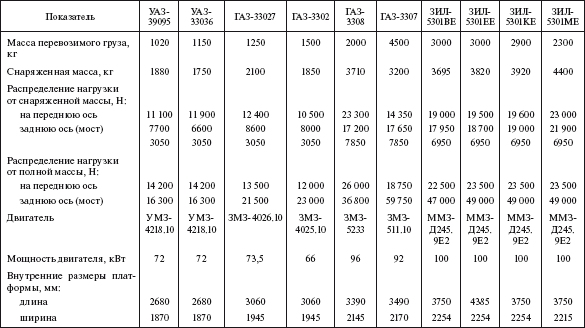

Автомобили грузовые с бортовой платформой

* При 90 км/ч.

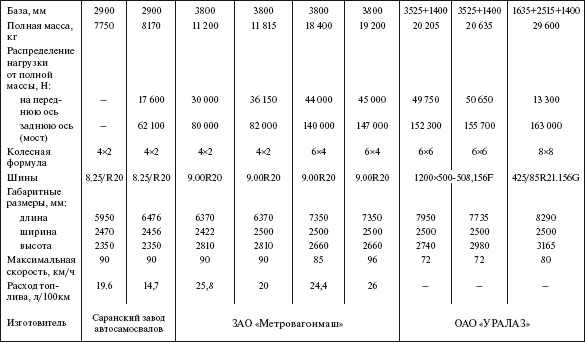

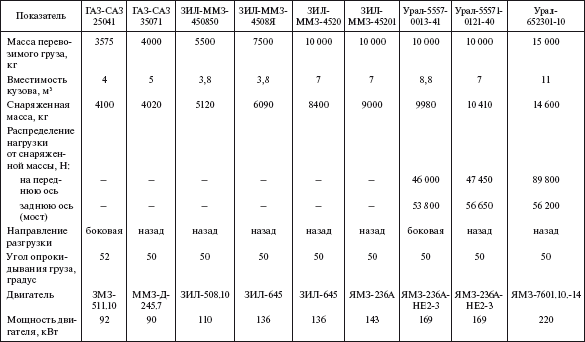

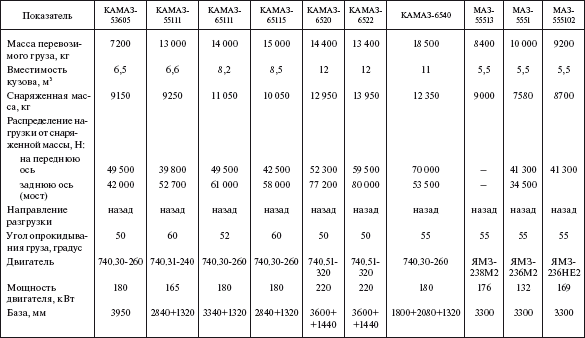

Таблица 4.25

Автосамосвалы

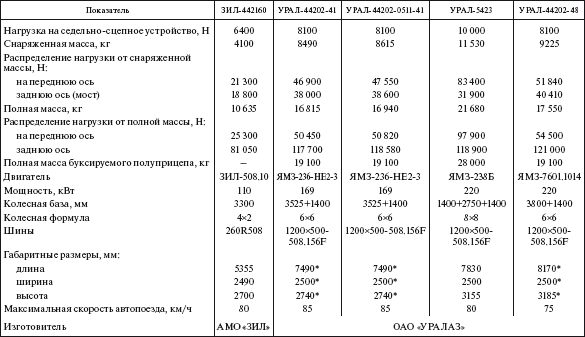

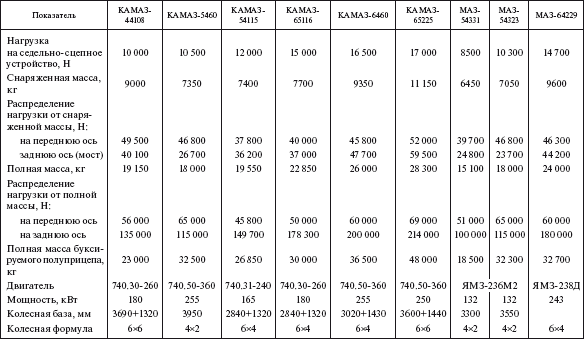

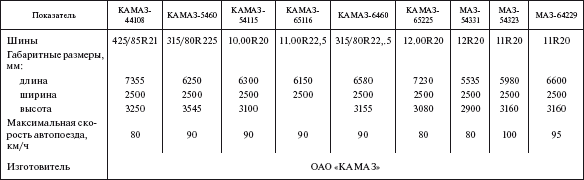

Таблица 4.26

Седельные тягачи

* Со спальным местом

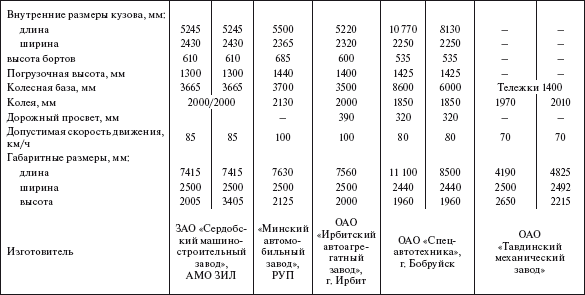

Таблица 4.27

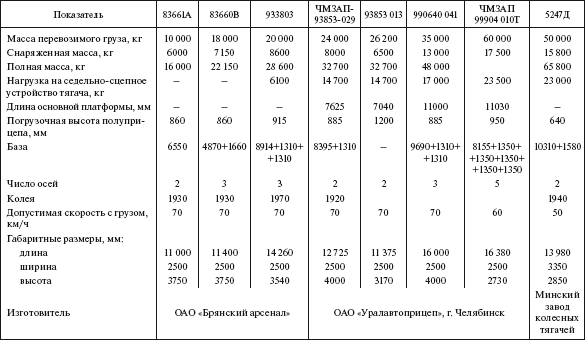

Прицепы и полуприцепы

Таблица 4.28

Прицепы и полуприцепы-тяжеловозы

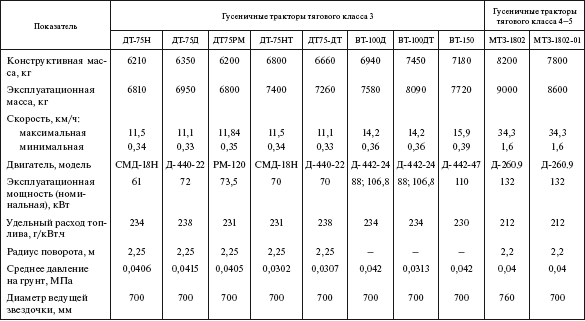

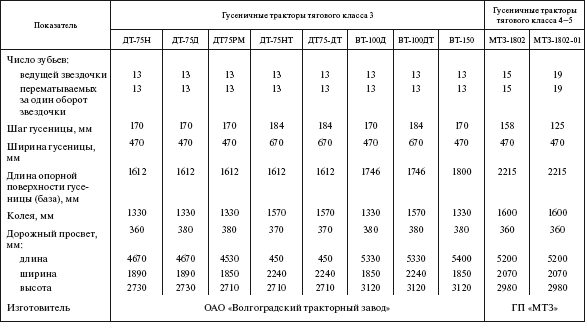

Таблица 4.29

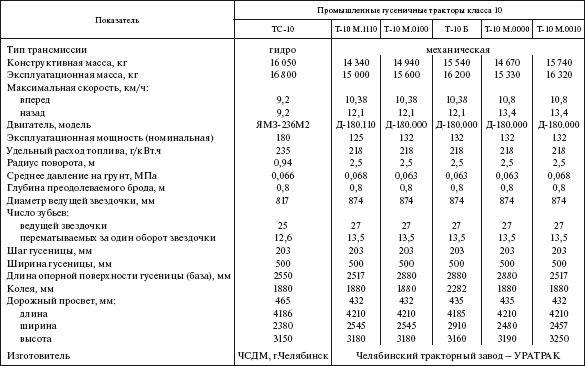

Тракторы гусеничные

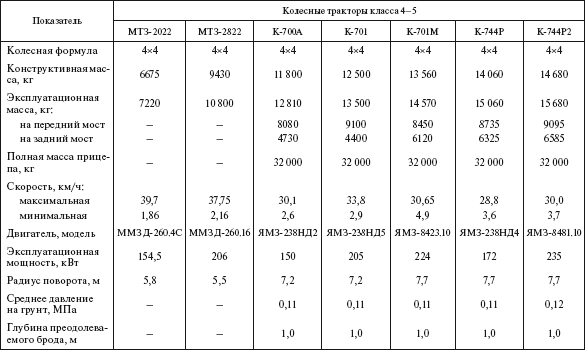

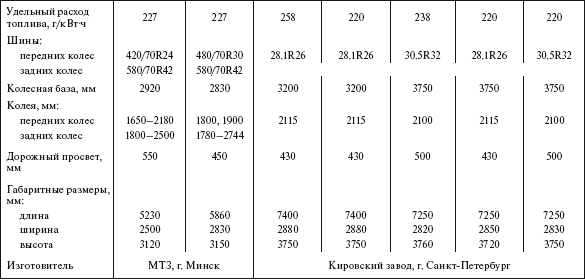

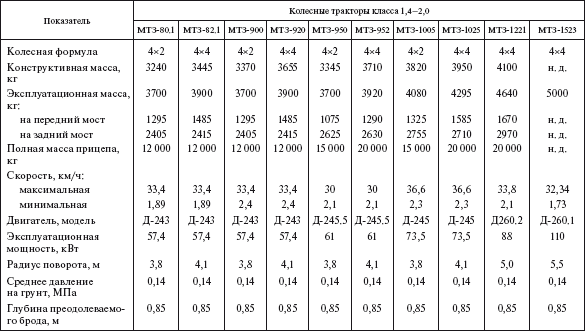

Таблица 4.30

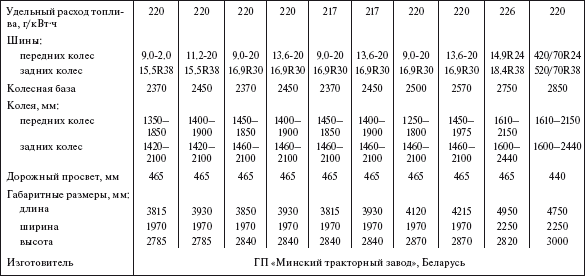

Тракторы колесные

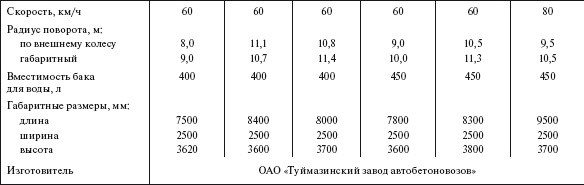

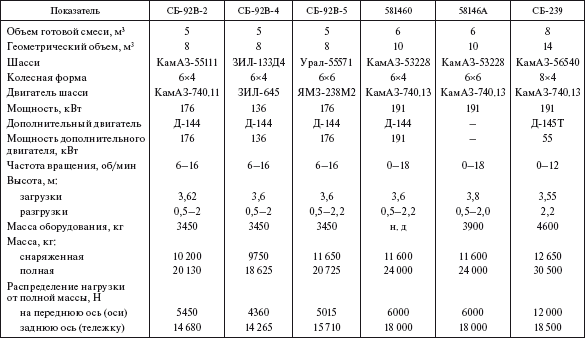

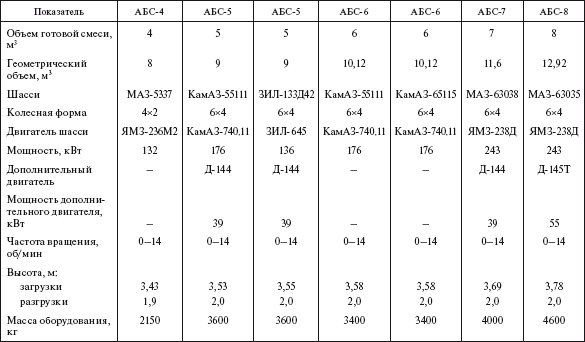

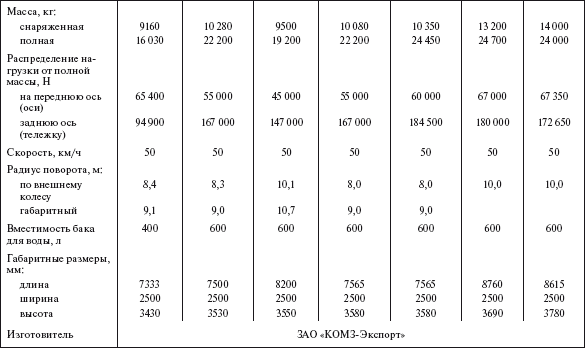

Таблица 4.31

Автобетоносмесители

Для строповки грузов и производства монтажных работ применяются стропы грузовые канатные (табл. 5.1–5.3).
