Для рыхления плотного, каменистого и мерзлого грунтов при откопке котлованов под фундаменты опор применяются машины ударного действия, а для уплотнения бетонной смеси при сооружении фундаментов – вибраторы.

Для бурения шпуров под взрывные работы или заделку анкеров применяют перфораторы.

Технические характеристики ручного механизированного инструмента (бензомоторных пил, вибраторов, ручных сверлильных машин, гайковертов, машин ударного действия, перфораторов) приведены в табл. 5.39—5.50.

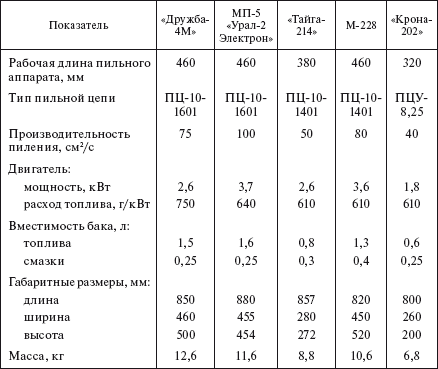

Таблица 5.39

Бензомоторные пилы

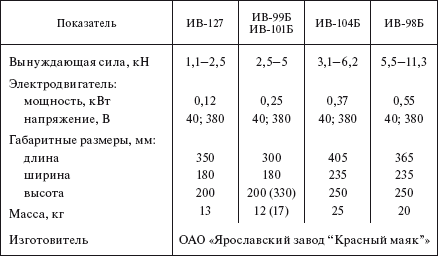

Таблица 5.40

Вибраторы электрические

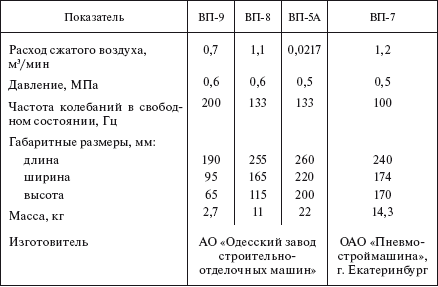

Таблица 5.41

Вибраторы пневматические

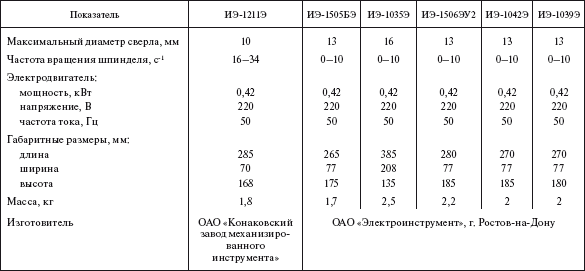

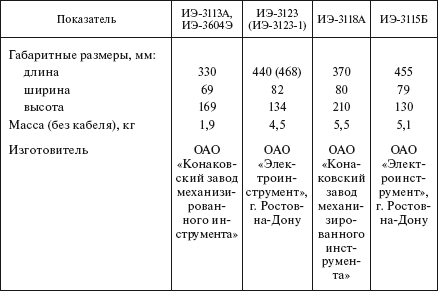

Таблица 5.42

Машины ручные сверлильные электрические

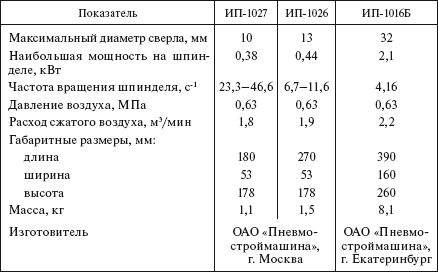

Таблица 5.43

Машины ручные сверлильные пневматические

Таблица 5.44

Гайковерты ручные электрические

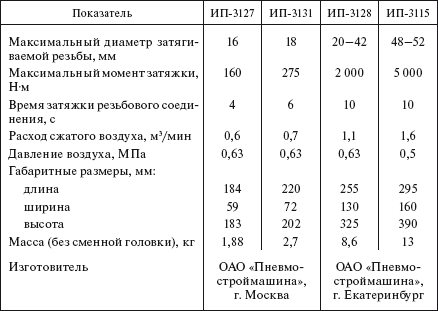

Таблица 5.45

Гайковерты ручные пневматические

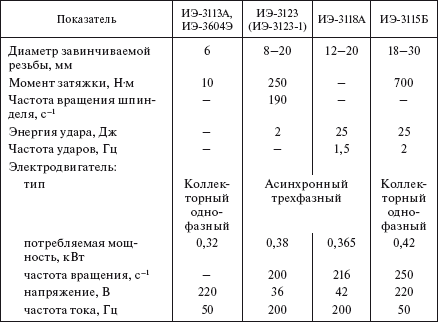

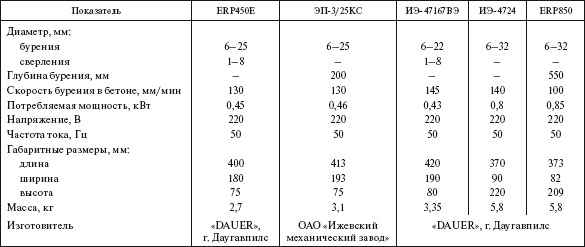

Таблица 5.46

Машины ударного действия электрические

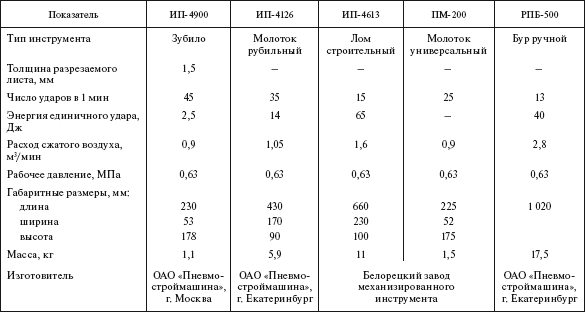

Таблица 5.47

Машины ударного действия пневматические

Таблица 5.48

Бетоноломы и молотки отбойные пневматические

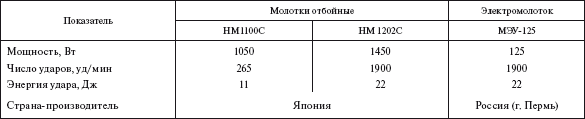

Таблица 5.49

Молотки отбойные электрические

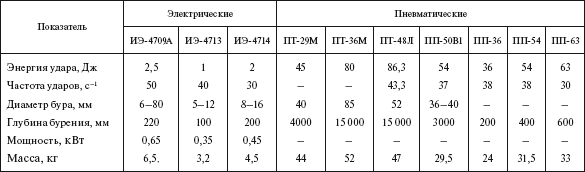

Таблица 5.224

Перфораторы

Инженерный комплекс для ремонта линий электропередачи. Для ремонта линий электропередачи напряжением 110–750 кВ и устранения аварий на линиях ОАО «Проектэнергомаш» разработало инженерный комплекс, который предназначен для ремонта и замены проводов; замены вышедших из строя изоляторов; ремонта металлических опор; удаления кустарника на месте производства работ; сварки отдельных деталей; электропитания аппаратуры и инструмента напряжением 220 В и освещения рабочих мест.

В состав инженерного комплекса входят мобильная энергетическая мастерская на базе шасси автомобиля Урал-43203-41 и специальный жилой блок для проживания на трассе бригады ремонтников.

Мобильная энергетическая мастерская (рис. 5.2) содержит кузов-фургон, разделенный перегородкой на жилой отсек, оборудованный спальными местами, и производственный отсек, оборудованный контейнерами для крупногабаритных приспособлений и инструмента, энергоустановкой и грузоподъемным механизмом, установленным перед дверью производственного отсека.

В производственном отсеке размещено оборудование для производства ремонтных работ (насосная станция, опрессовочный агрегат для работ по опрессовке проводов ЛЭП, дизельный электроагрегат со сварочным генератором типа «Eisemann»).

Помимо оборудования в составе мастерской предусмотрены инструмент и принадлежности для ремонта: бензопила «Husgvarna», углошлифовальная машина, дрель аккумуляторная, тросоруб ударного действия, комплект матриц для пресса, комплект вайм для изоляторов, тали рычажные г/п 0,5; 3 и 6 т, приспособление для термитной сварки проводов, кусторез, набор для электросварщика, слесарный и шанцевый инструмент, блоки монтажные г/п 0,8; 2,5 и 3 т.

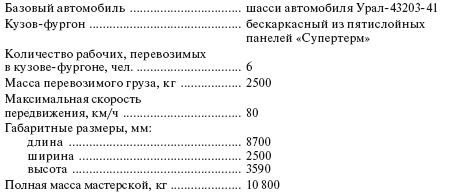

Технические характеристики энергетической мастерской:

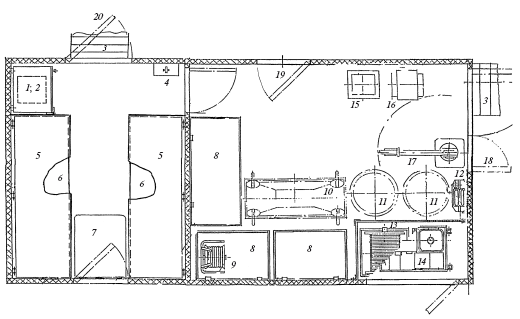

Рис. 5.2. Размещение оборудования внутри мобильной энергетической мастерской:

1 – шкаф; 2 – отопитель; 3 – трап; 4 – аптечка; 5 – диван-рундук; 6 – полка откидная; 7 – столик; 8 – контейнеры для оборудования и инструмента; 9-удлинитель однофазный; 10 – тележка монтажная; 11 – бочки для полипропиленовых канатов; 12 – канистра; 13– барабан для кабеля; 14 – электрогенератор; 75—насосная станция; 16– опрессовочный агрегат; 77—кран-укосина; 18 – дверь полуторастворчатая; 19– окно; 20 – дверь одностворчатая

Специальный жилой блок состоит из фургона, установленного на раму, которая опирается на подкатную тележку, соединенную с ней стремянками, и подкатную тележку с дышлом, соединенную с рамой через поворотное устройство. Подкатные тележки на пневмошинах имеют тормозную систему, работающую от тормозной системы буксира. Фургон разделен на два жилых отсека и один бытовой. Каждый жилой отсек имеет четыре места для отдыха, столик, шкаф и электрообогреватель.

Бытовой отсек расположен в средней части фургона, в нем размещены: кухонный стол с плитой, раковина с баком и нагревателем, бак для воды, холодильник, шкаф для рабочей одежды, огнетушитель, аптечка, электрообогреватель и электрощиток.

Основные параметры бытового отсека:

Количество спальных мест………………………………………… 8

Нагрузка колеса на дорогу, кг…………………………………….. 775

Скорость буксирования, км/ч……………………………………. 50

Длина жилого помещения, мм …………………………………… 6150

Габаритные размеры, мм:

длина………………………………………………………………….. 8250

ширина……………………………………………………………….. 2500

высота ………………………………………………………………… 3600

Масса, кг…………………………………………………………………… 3100

Питание жилого блока осуществляется от внешних источников электроэнергии напряжением 220 В и частотой 50 Гц. Жилой блок снабжен внешними световыми приборами (освещение номерного знака, сигнализация торможения и поворота), световозвращателями, а также имеет подключение к внешней световой сигнализации буксира.

Инженерный комплекс имеет высокую проходимость и позволяет доставлять на трассу ЛЭП ремонтный персонал и оборудование, необходимое для планового и аварийного ремонта проводов, тросов и опор ЛЭП, автономно производить на линии основные эксплуатационно-ремонтные работы и за счет механизации основных процессов сократить сроки их выполнения.

Серийное производство инженерного комплекса освоено на ОАО «Мытищинский приборостроительный завод».

Устройство для выполнения работ на поддерживающих гирляндах ВЛ 110–750 кВ (модель № 13462.18.00.000) предназначено для размещения в нем монтера при осмотре гирлянд и замене дефектных изоляторов, при замене сцепной арматуры поддерживающих гирлянд на воздушных линиях электропередачи 110–750 кВ (рис. 5.3).

5

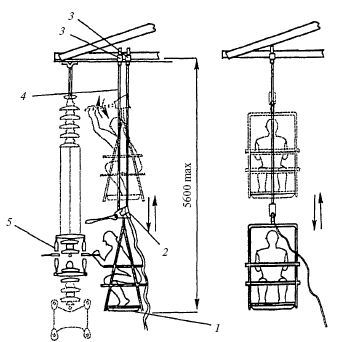

Рис. 5.3. Устройство для выполнения работ на поддерживающих гирляндах ВЛ 110–750 кВ (модель № 13462.18.00.000):

1 – монтерский подъемник; 2 – ручная лебедка; 3 – захваты для крепления к уголкам траверсы опоры; 4 – канат для подъема и страховки; 5 – устройство для замены изоляторов
