После окончательного визирования и нанесения необходимых отметок провод опускают на землю и монтируют натяжной зажим. Закрепив гирлянду на траверсе, проводят повторное визирование и определяют фактическую стрелу провеса.

Перекладку проводов из раскаточных роликов в поддерживающие зажимы производят как наверху, так и внизу со спуском провода на землю. Поддерживающий зажим при его монтаже на земле устанавливают на отметке провода (троса), сделанной перед отцеплением ролика от траверсы. Одновременно на проводе монтируют гасители вибрации.

В отдельных случаях, например, при пересечении автомобильных и железных дорог, линии электропередачи и связи, рек, оврагов и т. п., монтаж проводов (тросов) осуществляется методом отмера проводов. Аналитически, с учетом длины пролета и заданного провеса, вычисляют необходимую длину провода. Монтаж проводов методом отмера выполняется в соответствии с Методическими указаниями по монтажу проводов (тросов) на переходах ВЛ методом отмера без предварительной вытяжки и визирования, разработанными институтом «Оргэнергострой».

Монтаж проводов на переходах через судоходные реки, каналы, железные и автомобильные дороги, линии электропередачи, линии связи и другие объекты осуществляется в соответствии с ППР, разработанными для каждого перехода и согласованными с владельцами объектов.

Монтаж проводов на горных склонах выполняют специально подготовленные рабочие, владеющие техникой альпинизма. Они должны иметь специальную одежду, быть оснащены специальным альпинистским снаряжением и инструментом, средствами сигнализации. Работы выполняются в соответствии с проектом производства работ. Классификация горных склонов приведена в табл. 3.22.

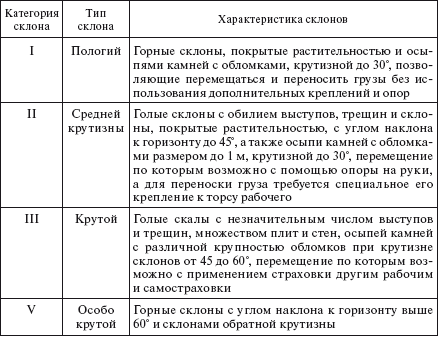

Таблица 3.22

Категории и типы горных склонов

Монтаж проводов на штыревых изоляторах. Штыревые изоляторы применяются при строительстве линий электропередачи напряжением до 1 кВ и 6, 10, 35 кВ. Линии 35 кВ монтируются как на штыревых, так и на подвесных изоляторах.

Требования, предъявляемые к строительству линий электропередачи, монтируемых на штыревых изоляторах, изложены в ПУЭ (гл. 2.4).

По условиям механической прочности на ВЛ до 1 кВ следует применять провода сечением не менее: алюминиевые – 18 мм²; сталеалюминиевые и биметаллические – 10 мм²; стальные многопроволочные – 25 мм²; стальные однопроволочные – диаметром 4 мм. Применение однопроволочных стальных проводов диаметром более 6,5 мм не допускается.

Соединение проводов должно производиться при помощи соединительных зажимов или сваркой (в том числе термитной). Сварка встык однопроволочных проводов не допускается (их можно соединять скруткой с последующей пайкой).

Соединения, подверженные тяжению, должны иметь механическую прочность не менее 90 % предела прочности провода. Соединения проводов из разных металлов или разных сечений должны выполняться только на опорах с применением переходных зажимов.

Крепление проводов к изоляторам на опорах должно быть одинарным. К изоляторам провода должны крепиться проволочной вязкой или специальными зажимами. Расположение проводов на опорах допускается любое, нулевой провод следует располагать ниже фазных проводов.

На линиях электропередачи до 1 кВ расстояния между проводами на опоре и в пролете при наибольшей стреле провеса до 1,2 м должны быть не менее:

а) при вертикальном расположении и расположении проводов с горизонтальным смещением не более 20 см: 40 см – в I, II и III районах по гололеду; 60 см – в IV и особом районах по гололеду;

б) при других расположениях проводов во всех районах по гололеду при скорости ветра при гололеде до 18 м/с – 40 см, более 18 м/с – 60 см.

При стреле провеса более 1,2 м указанные расстояния должны быть увеличены пропорционально отношению наибольшей стрелы провеса к стреле провеса, равной 1,2 м. Коэффициент запаса прочности штыревых изоляторов должен быть не менее 2,5.

Для линий электропередачи с применением штыревых изоляторов могут применяться деревянные, деревянные с железобетонными приставками, железобетонные и металлические опоры.

Размеры заглубления и способы закрепления опор определяются в зависимости от их высоты, количества укрепляемых на опоре проводов, грунтовых условий, а также от метода производства земляных работ.

Монтаж штыревых изоляторов осуществляется в два приема: первый – закрепление изоляторов на штыре или крюке, второй – закрепление штырей или крюков с изоляторами на опоре до ее установки. Диаметр отверстий для закрепления штырей или крюков на деревянных опорах должен быть на 3–5 мм меньше, чем диаметр нарезной части штыря или крюка. Глубина сверления отверстий должна быть не менее 3/4 длины нарезной части. Все изоляторы должны находиться в одной вертикальной плоскости, перпендикулярной к направлению линии. Изоляторы на штырях закрепляют с помощью пластмассовых колпачков.

Раскатку проводов осуществляют с раскаточных тележек одновременно с трех барабанов. Раскаточные тележки оборудуются на одноосных автомобильных прицепах. Технология раскатки, соединения и подвески проводов в основном та же, что и для линий электропередачи на подвесных изоляторах.

К тяжелым трассам относятся трассы, проходящие: по местности со сложным рельефом, косогорам; с пересечением больших естественных препятствий и искусственных сооружений; в суровых климатических условиях; в населенной местности; в удалении от производственной базы. Монтаж ВЛ на таких участках трассы производится по специальным проектам производства работ, в которых отражаются вопросы обеспечения рабочими высокой квалификации, их доставки на место работы, размещения и быта, завоза конструкций и материалов, применения специальных средств механизации, оборудования, создания условий для их технического обслуживания и ремонта. Составляются технологические карты по выполнению отдельных видов работ.

Фундаменты в водонасыщенных и слабых грунтах, где необходимо рытье котлованов, целесообразнее устанавливать в сухое летнее время. Стены котлована делают с уклоном 1:1, а фундаменты устанавливают в котлован сразу после его отрытия. Вырытый грунт укладывают на расстоянии не менее 1,2 м от бровки котлована в сторону, противоположную выкладке опоры при ее сборке. В зимнее время котлован в таких грунтах отрывают с применением промораживания послойно. Разработку промороженного грунта производят как его рыхлением, так и бурением цилиндрических котлованов бурильными машинами. При устройстве ответственных фундаментов несвайного типа могут, в отдельных случаях, по периметру забиваться шпунтовые доски.

В слабых грунтах и на болотах с подстилающими грунтами, допускающими забивание свай, целесообразно устраивать свайные фундаменты. Для закрепления опор применяют железобетонные сваи квадратного сечения 25x25 и 35x35 см длиной 8—10 м и составные сваи длиной до 20 м.

В грунтах с большим вкраплением гравия, валунов, трудно поддающихся механизированной разработке, земляные работы нередко ведут вручную. Для уменьшения объемов ручных работ котлованы отрывают на небольшую глубину с малыми углами уклона, но при этом для компенсации недозаглубления при засыпке фундамента насыпают сверху банкетку. Удаление из котлована больших валунов производят после дробления их на части трактором с помощью сетки, сплетенной из стального каната. Удаленные из котлована и находящиеся поблизости от фундамента валуны целесообразно использовать при обратной засыпке для увеличения сопротивления фундамента или анкерной плиты вырыванию.

Закрепление опор на крепких скалах осуществляется анкерными болтами, закрепленными в специально пробуриваемых шпурах в крепкой скале. Бурение шпуров в скалах производится с помощью пневмоперфораторов. Закрепление фундаментных болтов специального типа (скальные болты), состоящих из собственно болта и клина, и выравнивание площадок под опорные плиты осуществляются жидким раствором, состоящим по объему из двух частей песка мелкой фракции и одной части цемента. Шпур полностью заливают цементным раствором. Нагружать скальные болты можно через 25–30 дней после бетонирования. При залегании скалы под торфом толщиной до 1 м скальные болты заделывают в скалу в период высыхания болота.
