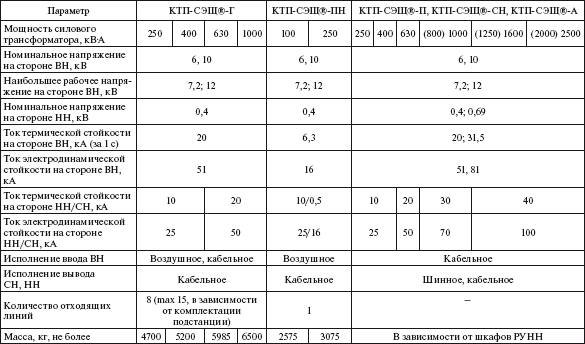

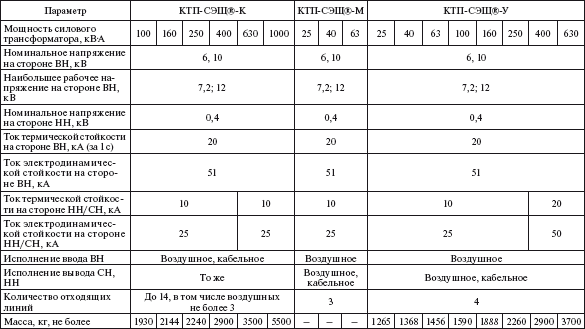

Назначения приведенных в табл. 2.3 модификаций КТП 10(6)/0,4 кВ:

КТП-СЭЩ®-П – для промышленности – с глухим вводом, высоковольтный ввод с выключателем нагрузки или вакуумным выключателем, тупиковые, проходные, одно– и двухтрансформаторные, вводы и выводы кабельные;

КТП-СЭЩ®-СН – для тепловых электростанций, станций пожаротушения и других собственных нужд;

КТП-СЭЩ®-А – с аварийным вводом от дизель-генератора;

КТП-СЭЩ®-Г – для городских сетей – проходные, тупиковые, одно– и двухтрансформаторные; высоковольтные вводы воздушные или кабельные; низковольтные – кабельные;

КТП-СЭЩ®-К – типа «киоск», высоковольтные и низковольтные вводы как воздушные, так и кабельные;

КТП-СЭЩ®-У – универсальные;

КТП-СЭЩ®-Н – наружной установки с коридором обслуживания и конденсаторными батареями; высоковольтный ввод воздушный, низковольтный – кабельный (по назначению аналогичная КТП-СЭЩ®-К от 100 до 400 кВА);

КТП-СЭЩ®-М – мачтового типа;

КТП-СЭЩ®-ПН – для питания погружных насосов нефтескважин.

В состав КТПБ(М) 35—220 кВ входят: силовые трансформаторы (автотрансформаторы); линейные регулировочные трансформаторы; открытые распредустройства (ОРУ) 220, 110, 35 кВ; комплектные распределительные устройства (КРУ) 10(6) кВ наружной установки; фундаменты; молниезащита; заземление; ограда; туалет.

Конструкциями КТПБ(М) 35—220 кВ предусматривается установка на подстанции силовых трансформаторов (автотрансформаторов) с выводами и устройствами, расположенными на крышке в соответствии с требованиями ГОСТ 11677—85*, ГОСТ 11920—93, ГОСТ 12965—93, ГОСТ 17544—93. Для передвижных КТПБ(М) 35 кВ предусматривается установка силового трансформатора на металлоконструкциях с маслоприемником – маслосборником заводского изготовления.

Конструкция КТПБ(М) допускает замену силового трансформатора на следующую степень мощности и состоит из следующих модулей ОРУ-220, 110, 35 кВ, выключателей, трансформаторов КРУ 10 кВ.

Стационарные модули могут собираться в комплектные подстанции следующих типов:

35/10(6) кВ; 110/10(6) кВ; 110/35/10(6) кВ; 220/10(6) кВ; 220/35/10(6) кВ; 220/110/10(6) кВ; 220/110/35 кВ.

В состав ОРУ 35 – 220 кВ входят:

транспортабельные блоки 35, 110, 220 кВ со смонтированными высоковольтными аппаратами, главными и вспомогательными цепями согласно принципиальной электрической схеме на подстанцию;

общеподстанционный пункт управления (ОПУ);

жесткие и гибкие ошиновки;

кабельные конструкции;

осветительные установки.

В зависимости от главной схемы электрических соединений и функционального назначения применяются следующие блоки: линии; ввода; шинных аппаратов; опорных изоляторов; разъединителя; трансформатора собственных нужд; кабельных муфт. В группы блоков одновременно могут входить полюса разъединителя 220 кВ, трансформаторы напряжения, опорные изоляторы и полюса отделителя 220 кВ.

В ОРУ 35—220 кВ применяются жесткая и гибкая ошиновки. Жесткая ошиновка унифицирована для всех напряжений и изготавливается из труб алюминиевого сплава, отпайки и перемычки выполняются проводом марки АС или АСКП. Ошиновка располагается в один или два яруса.

Гибкая ошиновка применяется для присоединения ячеек ввода 35 кВ и КРУ 6(10) кВ к силовому трансформатору. С одного конца провод опрессовывается аппаратными зажимами, другой конец опрессовывается на месте монтажа подстанции после уточнения длины.

Прокладка контрольных кабелей по территории подстанции осуществляется в подвесных металлических лотках, расположенных на высоте 2 м от уровня планировки, и в наземных лотках из сборного железобетона. Чертеж раскладки кабельных конструкций входит в комплект товаросопроводительной документации завода для каждой КТПБ(М).

Общеподстанционный пункт управления типов ОПУ-3, ОПУ-4, ОПУ-5, ОПУ-6, ОПУ-7 и ОПУ-8 представляет собой здание, собранное из отдельных элементов каркаса и утепленных панелей. Внутри ОПУ размещены панели управления, защиты и сигнализации, аккумуляторы для питания цепей управления и сигнализации, нагревательные печи и светильники. В ОПУ-7 и ОПУ-8 устанавливается также оборудование высокочастотной связи. Конструкция и масса ОПУ позволяют транспортировать его в полностью собранном виде.

Фундаменты под элементы КТПБ(М) для стационарной установки предусматриваются незаглубленного типа и состоят из железобетонных лежней, укладываемых непосредственно на спланированную поверхность грунта либо на выверенную песчаную подушку. КТПБ(М) можно устанавливать и на заглубленные фундаменты. Для передвижных КТПБ(М) 35 кВ в качестве фундаментов используются сани.

Молниезащита выполняется с помощью стержневых молниеотводов, устанавливаемых на концевых опорах, а при необходимости и на опорах, стоящих отдельно. Заземление блоков, трансформаторов, шкафов КРУ и других металлических частей, которые могут оказаться под напряжением вследствие повреждения изоляции, осуществляется путем создания электрического контакта их с контуром заземления подстанции.

КТПУ 35/0,4 кВ состоит из следующих основных частей: устройства высшего напряжения (УВН); силового трансформатора типа ТМ100-630/35-7У1; шкафа распределительного устройства низшего напряжения (РУНН).

Техническое задание заводу на изготовление КТПБ(М) 35—220 кВ оформляется в виде опросных листов, высылаемых заводом-изготовителем для заполнения их проектной организацией и заказчиком.

Для оформления заказа на КТПБ заказчиком предоставляется следующая информация:

условное обозначение подстанции; номер опросного листа на КРУ 6(10) кВ и ОПУ 7(8); блоки дополнительных трансформатора тока 110 и 220 кВ: на вводе силового трансформатора; в цепи выключателя 110 и 220 кВ; блоки дополнительных трансформаторов напряжения 110, 220 кВ; количество обрабатываемых фаз высокочастотной связи; бьлок разъединителя на стороне 10(6) кВ; ограда территории подстанции (незаглубленная), м; элементы портала 220, 110 и 10(6) кВ (по элементу на стойку портала);

молниеотводы, устанавливаемые на:

железобетонных опорах 35, 110 кВ и железобетонных стойках типа СК;

железобетонных опорах и железобетонных стойках типа ВС; кронштейны при беспортальном приеме на опорах ВЛ; назначение блока 35(20) кВ;

тип блока 35 кВ в схеме вспомогательных соединений; коэффициент трансформации трансформаторов тока выносных или встроенных;

тип и исполнение привода выключателя 35 кВ; технические характеристики ячеек ОРУ 110 кВ:

тип модуля;

количество ячеек;

номинальный ток ячейки, А;

ток термической стойкости, кА;

номинальный ток сборных шин, А;

количество трехфазных пролетов сборных шин;

ток катушки РТД привода короткозамыкателя (КЗ) 110, 220 кВ;

схема вспомогательных соединений блока КЗ 110 (220) кВ;

количество обрабатываемых фаз высокочастотной связи 35 кВ;

схема и количество щитков сигнализации на дому.

Устройство комплектное распределительное (КРУ), состоящее из камер сборных одностороннего обслуживания «СамараЭлектрон-Щит» серии КСО-СЕЩ (далее КСО), предназначено для приема и распределения электрической энергии переменного трехфазного тока частотой 50 Гц и напряжением 6 – 10 кВ.

КСО может применяться в качестве устройства высшего напряжения (УВН) для модернизированной серии КТП 10/0,4 (КТПП, КТПА, КТПСН, КТПГ) мощностью от 100 до 2500 кВА.

КСО предназначено для работы внутри помещения (климатические исполнениия У3 и Т3 по ГОСТ 15150—69*), при следующих условиях:

высота над уровнем моря до 1000 м; допускается эксплуатация на высоте над уровнем моря более 1000 м, при этом следует руководствоваться указаниями ГОСТ 8024—90, ГОСТ 1516.1—96 и ГОСТ 17516.1—90*;

нижнее значение температуры окружающнго воздуха: для исполнения У3 – минус 25 °C; для исполнения Т3 – минус 10 °C; тип атмосферы по ГОСТ 15150—69*;
