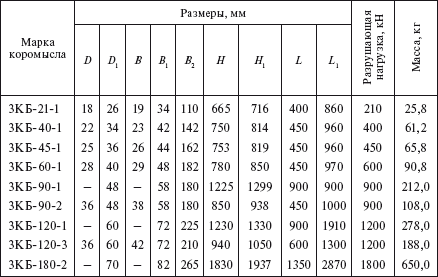

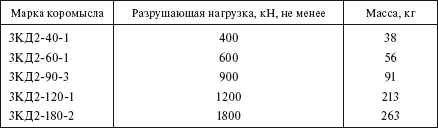

Таблица 1.99

Трехцепные балансирные коромысла типа 3КБ с одной точкой крепления (см. рис. 1.23, а)

Таблица 1.100

Однореберные коромысла типа К2 для крепления двух проводов (см. рис. 1.23, б)

К специальным относятся коромысла типа КЛ. Они предназначены для объединения всех цепей изоляторов после их монтажа и обеспечивают надежную работу линии при обрыве одной цепи в двух-, трехцепной и т. д. изолирующей подвеске, не допуская падения проводов на землю. Основные параметры подвесок типа КЛ приведены в табл. 1.101.

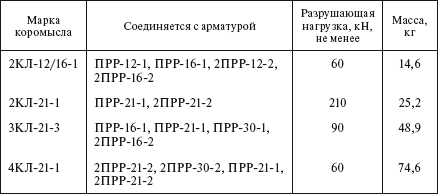

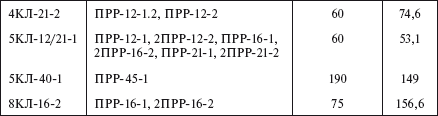

Таблица 1.101

Коромысла лучевые для объединения двух—восьми цепей натяжной изолирующей подвески проводов

В состав поддерживающей арматуры входят поддерживающие глухие зажимы для одного и более проводов, многороликовые подвесы и опорные зажимы.

Поддерживающие зажимы предназначены для подвески и закрепления проводов воздушных линий электропередачи и грозозащитных тросов к поддерживающим гирляндам на промежуточных опорах, а также для крепления грозозащитных тросов непосредственно к промежуточным опорам. Зажимы выпускаются типов ПГ, ПГН, ПГУ.

Поддерживающие зажимы состоят из лодочки, зажимного устройства и подвески, через которые зажимы соединяются с изолирующей подвеской (кроме ПГ-1-11, ПГ-2-10, ПГ-3-10). Лодочка поддерживающего зажима присоединяется к поддерживающей гирлянде через подвеску с шарнирами. Для фиксации проводов в лодочке во избежание проскальзывания их при неравномерных нагрузках на провода в смежных пролетах в лодочке поддерживающего зажима монтируется зажимное устройство.

Конструктивное исполнение элементов поддерживающего зажима может быть различным в зависимости от его назначения. По своему назначению поддерживающие зажимы подразделяются следующие на группы типов:

ПГ и ПГН – для одного провода в фазе (рис. 1.24, табл. 1.102 и 1.103);

2ПГН, 3ПГН, 4ПГН – для двух, трех и четырех проводов в фазе

(табл. 1.104);

ПГН-5-4, 3ПГН2-5-1 и 3ПГН2-5-4 – для районов с частым гололедом (табл. 1.105);

ПГУ, 2ПГУ, 3ПГУ – для промежуточно-угловых опор (рис. 1.25, табл. 1.106).

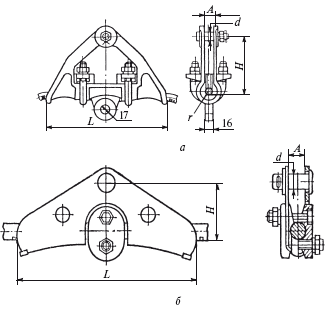

Рис. 1.24. Поддерживающие зажимы:

а – для подвески грозозащитных тросов на промежуточных опорах типа ПГ; б – глухие типа ПГН для проводов

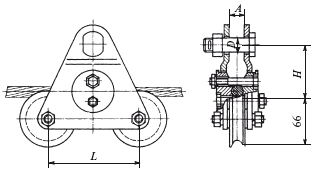

Рис. 1.25. Поддерживающий зажим типа ПГУ для промежуточно-угловых опор

Гнезда сферического шарнирного соединения зажимов типа ПГ и ПГН имеют условный размер 17 мм.

Если при подвеске грозозащитных тросов осуществляется заземление, то при этом используются зажимы марок ПГ-1-11, ПГ-3-10, ПГ-2-11Д с лапкой, к которой болтом крепится заземляющий зажим 3ПС.

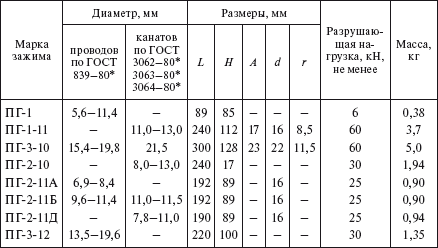

Таблица 1.102

Поддерживающие зажимы типа ПГ (см. рис. 1.24, а)

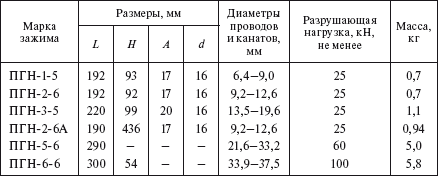

Таблица 1.103

Поддерживающие зажимы типа ПГН (см. рис. 1.24, б)

Таблица 1.104

Поддерживающие зажимы типа 2ПГН, 3ПГН и 4ПГН для алюминиевых и сталеалюминиевых проводов диаметром 21,6—33,2 мм

В районах с частым образованием гололеда и в районах с повышенными нагрузками, где при низких температурах требуется увеличенный запас прочности, применяются зажимы типа ПГН-5-4, а также зажимы для двух и более проводов, разработанные на базе этих зажимов.

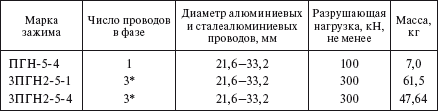

Таблица 1.105

Зажимы типа ПГН для районов с частыми гололедами и районов с повышенной нагрузкой

* С двумя точками крепления.

При монтаже проводов на промежуточно-угловых опорах для подвески проводов к гирляндам изоляторов применяются поддерживающие роликовые зажимы типа ПГУ, снабженные роликами, по которым производится раскатка и визирование проводов, что позволяет упростить монтаж алюминиевых и сталеалюминиевых проводов. Эти зажимы позволяют исключить из процесса сложную операцию по перекладке проводов из раскаточных роликов в зажимы с опусканием их на землю и подъемом на опоры.

В щеках зажима имеется одно или два окна, через которые на проводе, лежащем в роликах зажима, устанавливаются зажимные планки, стягиваемые двумя болтами и используемые при монтаже как раскаточные роликовые подвесы. Зажимы ПГУ применяются для монтажа проводов линий электропередачи всех классов напряжения.

В зависимости от диаметра монтируемого провода зажимы комплектуются соответствующими плашками.

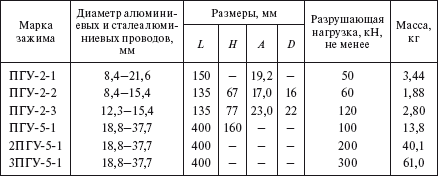

Таблица 1.106

Поддерживающие зажимы для промежуточно-угловых опор типа ПГУ (см. рис. 1.25)

Многороликовые поддерживающие подвесы применяются для подвески стальных канатов и сталеалюминиевых проводов на промежуточных опорах больших переходов. Конструкция подвеса обеспечивает самоустановку роликов по дуге. При подвешивании сталеалюминиевых проводов в роликовых подвесах на провода надевается защитная муфта-протектор, которая фиксируется опрессовыванием.

Характеристика многороликовых подвесов приведена в табл. 1.107.

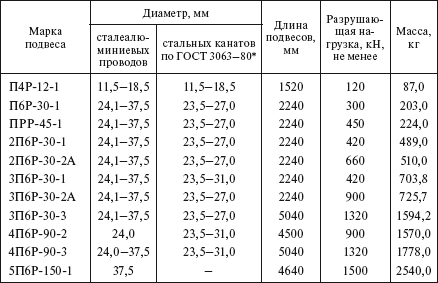

Таблица 1.107

Многороликовые подвесы

Защитная арматура предназначена для защиты изолирующих подвесок, изоляторов, проводов, грозозащитных тросов от электрических и механических повреждений. К защитной арматуре относятся: кольца и экраны защитные; узлы крепления экранов; рога разрядные; гасители вибрации; балласты; муфты предохранительные и защитные; распорки.

Специальныераспорки предназначены для обводки шлейфа на анкерно-угловых опорах; для соединения трубы узла крепления экранов с проводами фазы; для обеспечения постоянства воздушных промежутков между проводами, между фазой и стойкой опоры и между проводами фазы.

Плашки и захваты распорок изготавливаются из алюминиевого сплава, остальные детали – из стали. Марки распорок и их основные данные приведены в табл. 1.108 и 1.109.

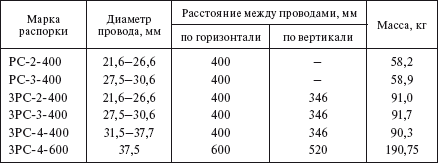

Таблица 1.108

Специальные распорки для обводки шлейфов

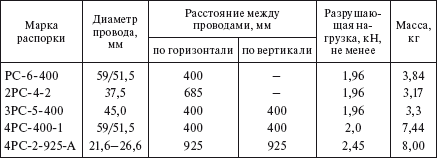

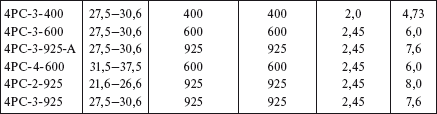

Таблица 1.109

Специальные распорки для комплектации натяжных изолирующих подвесок

Дистанционные распорки предназначены для удержания на заданном расстоянии проводов фазы воздушных линий электропередачи и открытых распределительных устройств. Распорки выпускаются типов РГ, ЗРГ, 4РГ, 5РГ.

Глухие распорки типа РГ выпускаются типоразмеров 1, 2, З, 4, 5, 6 и отличаются только диаметром губок, т. е. диапазоном диаметров проводов, монтируемых в распорке, и длинами распорок (З00, 400, 485, 500, 600).
