Проволоки одинакового диаметра:

1) канат, состоящий из 6 х 19 = 114 проволок по ГОСТ 3070—88* для оттяжек и гибких связей, не подверженных изгибу;

2) канат, состоящий из 6 х 37 = 222 проволок по ГОСТ 3071—88* для лебедок, полиспастов, стропов и т. п.;

Проволоки различного диаметра (все канаты для лебедок, полиспастов, стропов и т. п.):

1) канат, состоящий из 6 х 37 = 222 проволок по ГОСТ 3079—80*;

2) канат, состоящий из 6 х 36 = 216 проволок по ГОСТ 7668—80*.

Для выполнения такелажных работ обычно применяются канаты с временным сопротивлением материала проволоки 1400–1600 МПа. Наибольшее допускаемое растягивающее усилие Р на канат определятся по формуле

Р = S/K,

где S – разрывное усилие каната в целом, принимаемое по данным справочников в зависимости от временного сопротивления материала проволоки; К – коэффициент запаса прочности каната (для грузовых канатов с машинным приводом он равен 5, с ручным приводом – 4, для стропов – 6, для оттяжек – 3,5).

Если при установке опор оказывается невозможным развить необходимое тяговое усилие с помощью тракторов, то применяют полиспасты. Блоки полиспаста обычно содержат от одного до пяти роликов. Один блок полиспаста является неподвижным и прикрепляется к якорю. Второй блок, подвижный, прикрепляется к монтажной стреле или к опоре. Расчет полиспастов производится по формуле

К_п = Р/р

где К_п – коэффициент, по которому производится выбор полиспаста (табл. 6.31); Р – усилие, которое необходимо создать на крюке подвижного блока;

р – усилие, которое может создать тяговый механизм.

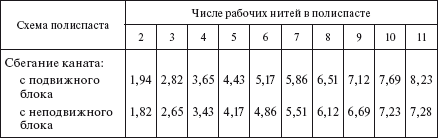

Таблица 6.231

Значение коэффициента К_п

Примечание. Коэффициент полезного действия ролика принят равным 0,94.

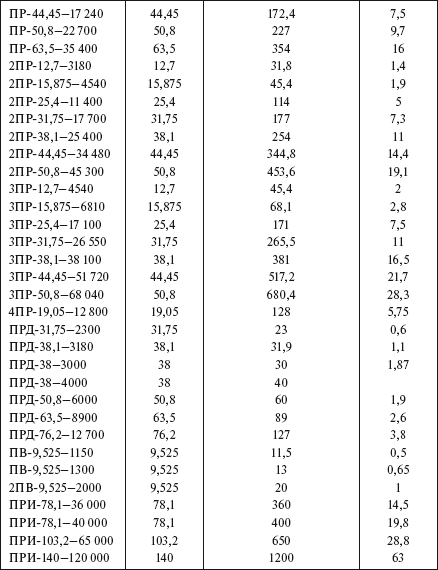

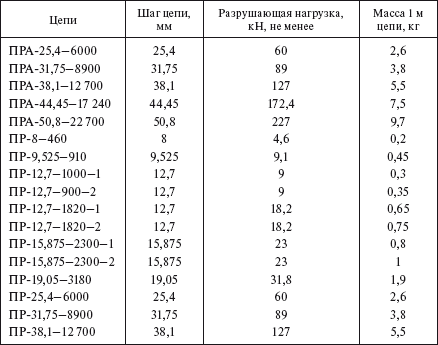

Типы приводных, роликовых и втулочных цепей согласно ГОСТ 13568—97, их разрушающая сила и масса приведены в табл. 6.32.

Таблица 6.32

Цепи приводные, роликовые и втулочные

Примечание. ПРА – приводные роликовые цепи нормальной точности; ПР – приводные роликовые цепи повышенной точности; ПРД – приводные роликовые цепи длиннозвенные; ПВ – приводные втулочные цепи; ПРИ – приводные роликовые цепи с изогнутыми пластинами.

Система планово-предупредительного технического обслуживания и ремонта машин предусматривает выполнение в плановом порядке технического обслуживания и ремонта после отработки машиной определенного количества часов.

Ежесменное техническое обслуживание (ЕО) выполняют перед началом и по окончании работы машины, а также во время перерывов в работе. В состав ежесменного технического обслуживания входят осмотр, смазка, заправка и опробование.

Периодическое техническое обслуживание (ТО) выполняют в плановом порядке после отработки машиной количества часов, установленного заводом-изготовителем. В состав ТО входят: очистка, осмотр, диагностирование и контроль за техническим состоянием сборочных единиц, канатов, систем гидравлического оборудования, сменного рабочего оборудования и машин в целом; крепление деталей, регулирование механизмов и сборочных единиц; смазывание и заправка машины, опробование действия отдельных сборочных единиц, рабочего оборудования и машин в целом.

Сезонное техническое обслуживание (СО) выполняют 2 раза в год. Работы, выполненные в процессе сезонного технического обслуживания, предусматривают замену масел, топлива и охлаждающей жидкости при переходе к осенне-зимнему и весенне-летнему периодам, а также работы, связанные с подготовкой к хранению машин.

Плановые ремонты установлены двух видов: текущий (Т) и капитальный (К).

Для строительных машин на базе тракторов и с тракторными двигателями предусмотрены те же виды технического обслуживания и периодичность их выполнения, что и для тракторов (ТО-1, ТО -2, ТО-3). Для строительных машин, смонтированных на базе авто – мобилей, принимают те же виды технического обслуживания и периодичность их выполнения, что и для автомобилей (ТО-1, ТО-2).

Цикл технического обслуживания – наименьшие повторяющиеся интервалы времени наработки оборудования, в течение которых в определенной последовательности в соответствии с нормативно-технической документацией выполняются все установленные виды периодического технического обслуживания.

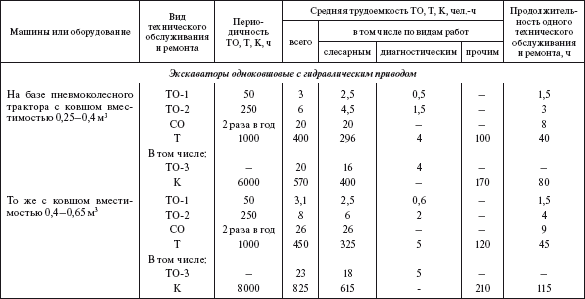

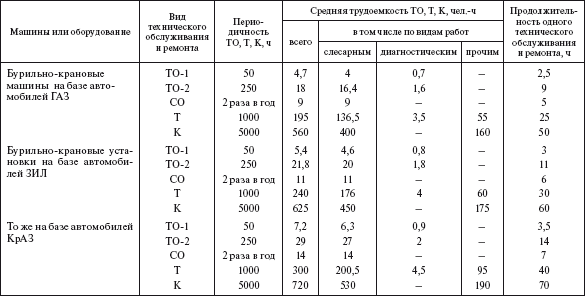

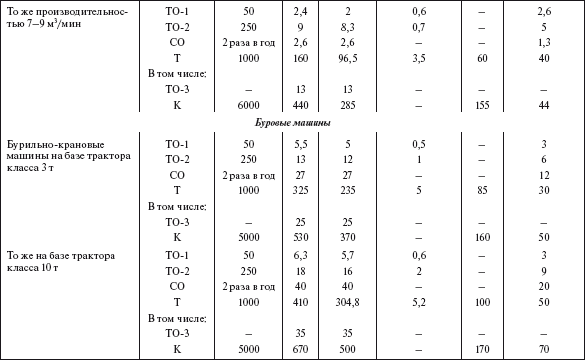

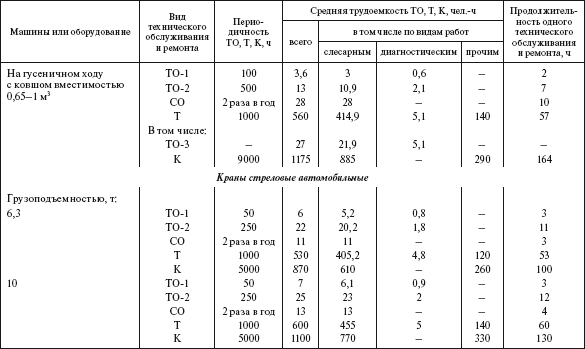

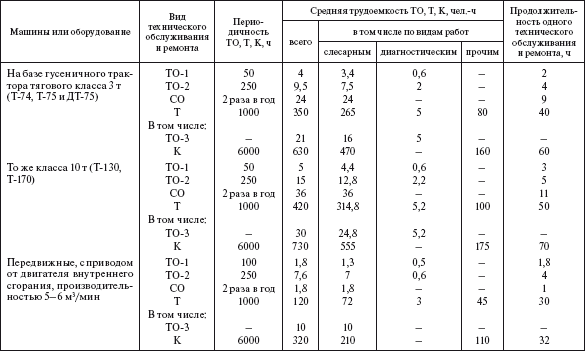

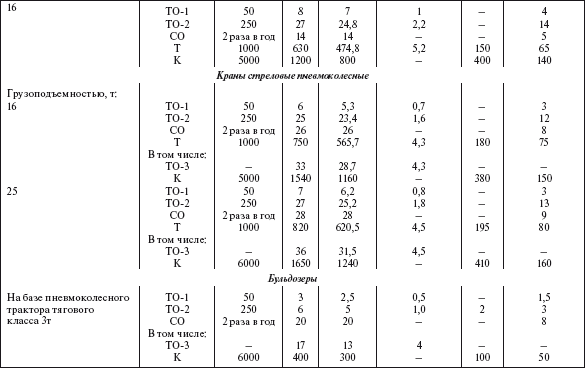

Нормативы технического обслуживания и ремонтов строительных машин приведены в табл. 7.1.

Нормативы технического обслуживания и ремонтов строительных машин

Таблица 7.1

Примечание. Периодичность технических обслуживании и ремонтов машин установлена в часах наработки. Наработка машин, оснащенных счетчиками, определяется по показаниям счетчиков. Наработка машин, не имеющих счетчиков, определяется по данным учета сменного времени, скорректированного с учетом коэффициента внутрисменного использования.

Периодичность и нормы трудоемкости технического обслуживания подвижного состава автомобильного транспорта установлены Положением о техническом обслуживании и ремонте подвижного состава автомобильного транспорта.

Периодичность технического обслуживания грузовых автомобилей, км:

автомобили ТО-1 ТО-2

все грузовые ………………………… 3000 12 000

КамАЗ…………………………………. 4000 12 000

Планирование технического обслуживания проводится с целью определения числа и видов технического обслуживания, установления сроков работ, определения трудоемкости и потребности в рабочей силе, рационального распределения ремонтных рабочих по цехам и участкам, расчета необходимых материальных ресурсов, ремонтного оборудования и денежных затрат. Основание для составления плана ТО – планируемое число часов работы машины на год и данные о наработке машин на начало планируемого года с начала эксплуатации или после капитального ремонта. Составляют два документа: годовой план технического обслуживания и ремонта машины; месячный план-график технического обслуживания и ремонта машин.

Планируемую наработку машины на год в часах определяют умножением планируемого числа часов рабочего времени машины в течение года на коэффициент внутрисменного использования.

Число технических обслуживаний и ремонтов каждого вида, которые должны быть проведены в планируемом году для каждой машины, определяют по формуле

К_{т. о. р} = (Н_ф + Н_пл)/Т_п – К_п,

где Н_ф – фактическая наработка машины на начало планируемого года со времени проведения последнего вида технического обслуживания, ремонта или с начала эксплуатации, ч;

Н_пл– планируемая наработка на расчетный год, ч;

Т_п – периодичность выполнения соответствующего вида технического обслуживания или ремонта, по которому ведется расчет, ч;

К_п – число всех видов технических обслуживаний и ремонтов с периодичностью, большей периодичности того вида, по которому ведется расчет (при расчете капитального ремонта К_п = 0).
