При переходах через глубокие овраги и ущелья, через которые невозможен проезд тягового механизма, раскатку проводов проводят с помощью линеметателя или вручную.

При переходе через автомобильные дороги с интенсивным движением раскатку проводов проводят с применением защиты, на которую укладывается провод. Высота защиты выбирается с учетом проезда под ней транспорта. Иногда в качестве защит используются автомобильные подъемники или автокраны. Переход через электрифицированную железную дорогу производится в период прекращения движения поездов, как правило, при отключении проводов линий связи и автоблокировки. При этом также применяется защита. Высота защиты должна быть такой, чтобы провод, уложенный на нее, не касался проводов контактной сети. Напряжение с контактных проводов на время монтажа должно быть снято. Соединение проводов в пролетах через железную дорогу не допускается. Монтировать провода и грозозащитные тросы во время движения поездов не допускается.

При монтаже проводов на переходах через реки обычно сначала монтируются грозозащитные тросы, а затем провода.

Важным вопросом, который должен быть решен в ППР, является выбор способа и направления раскатки проводов. Раскатку проводов целесообразно производить в направлении с более высокого берега на низкий. Общие рекомендации по способам раскатки проводов через реку приведены в табл. 3.23.

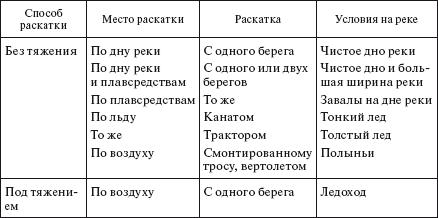

Таблица 3.23

Способы раскатки проводов на переходах через реки

Для выполнения монтажа комплектуются материалы, механизмы, приспособления и инструменты. Укомплектовываются бригады монтажников, которых знакомят с проектом перехода и технологией проекта производства работ. Договариваются и заключают договоры на аренду плавучих средств, проверяют готовность переходных опор и фундаментов. Развозят барабаны с проводами и грозозащитными тросами, изоляторы, арматуру. Проверяют возможность движения тракторов для вытяжки и натяжения проводов и, если необходимо, устраняют препятствия, мешающие проезду тракторов. Проверяют возможность подхода буксирного судна или катера к берегам и т. д.

Монтажные работы выполняют в следующем порядке:

сначала монтируют грозозащитные тросы, а затем провода;

в первую очередь монтируют провода в пролетах, смежных с переходным, после чего – в переходном пролете (если нижние провода в смежных пролетах будут мешать монтажу проводов в переходном пролете, то их следует монтировать в последнюю очередь;

провода и тросы монтируют по одному, последовательно (каждый следующий провод монтируется после окончания монтажа предыдущего).

Дистанционные распорки на проводах с расщепленной фазой устанавливаются монтажником после монтажа всех проводов со специальной тележки, начиная с середины пролета в одну и другую стороны. Передвижение тележки осуществляется трактором через монтажный блок.

Особое внимание при сооружении ВЛ должно уделяться соблюдению габаритов пересечения и сближения ВЛ между собой, с сооружениями, линиями связи и сигнализации (ЛС), линиями ретрансляционных сетей (РС), дорогами, трубопроводами и т. д.

Воздушные линии электропередачи должны размещаться так, чтобы опоры не загораживали входы в здания и въезды во дворы и не затрудняли движение транспорта и пешеходов. В местах, где имеется опасность наездов транспорта на опоры, они должны быть защищены (например, отбойными тумбами).

На воздушных линиях электропередачи напряжением до 1 кВ расстояние от проводов при наибольшей стреле провеса до земли и проезжей части улиц должно быть не менее 6 м. В труднодоступной местности это расстояние может быть уменьшено до 3,5 м, а в недоступной местности (склоны гор, скалы, утесы и т. п.) – до 1 м. На пересечении непроезжей части улицы ответвлениями от ВЛ к вводам расстояние от проводов до тротуаров и пешеходных дорожек допускается уменьшить до 3,5 м.

На ВЛ напряжением более 1 кВ при нормальном режиме работы наименьшее расстояние, м, от проводов до поверхности земли, зданий и сооружений в населенной местности должно составлять:

В ненаселенной местности расстояния от проводов ВЛ до поверхности земли при нормальном режиме работы ВЛ должны быть не менее приведенных в табл. 3.24.

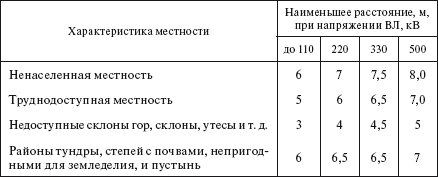

Таблица 3.24

Расстояния от проводов ВЛ до поверхности земли в ненаселенной и труднодоступной местностях

Расстояние по горизонтали от проводов ВЛ напряжением до 1 кВ при наибольшем их отклонении до зданий и строений должно быть не менее: 1,5 м – до балконов, террас и окон; 1 м – до глухих стен. Прохождение ВЛ над зданием не допускается, за исключением подходов ответвлений от ВЛ к вводам в здания.

Расстояния по горизонтали от опор ВЛ до подземных кабелей (кроме кабелей связи, сигнализации и радиотрансляции), трубопроводов и надземных колонок различного назначения должны быть не менее:

0,5 м – до кабелей, но при их прокладке в изолированной трубе;

1 м – до водо-, газо-, паро– и теплопроводов, а также канализационных труб;

2 м – до пожарных гидрантов, колодцев (люков) подземной канализации, водоразборных колонок;

10 м – до бензоколонок.

Пересечение ВЛ до 1 кВ с судоходными реками не рекомендуется. При пересечении несудоходных и замерзающих небольших рек, каналов расстояние от проводов ВЛ до наивысшего уровня воды должно быть не менее 2 м, а до льда – не менее 6 м.

При пересечении ВЛ до 1 кВ с ВЛ свыше 1 кВ место пересечения должно выбираться возможно ближе к опоре верхней (пересекающей) ВЛ; при этом расстояние по горизонтали от этой опоры до проводов нижней (пересекаемой) ВЛ при наибольшем отклонении проводов должно быть не менее 6 м, а от опор нижней (пересекаемой) ВЛ до проводов верхней (пересекающей) ВЛ – не менее 5 м. Допускается в отдельных случаях пересечение ВЛ на опоре.

При пересечении ВЛ 330–500 кВ между собой опоры пересекающей ВЛ должны быть анкерными нормальной конструкции.

Пересечение ВЛ 330–500 кВ с ВЛ 220 кВ и ниже допускается выполнять на промежуточных опорах.

При сооружении ВЛ 330 кВ и ниже допускается прохождение их под действующими ВЛ 330–500 кВ в пролетах, ограниченных промежуточными опорами.

При пересечении ВЛ 220 кВ и ниже между собой допускается применение на пересекающей ВЛ промежуточных опор.

Провода ВЛ более высокого напряжения, как правило, должны быть расположены над проводами ВЛ более низкого напряжения. Допускается, как исключение, прохождение ВЛ 35 кВ и выше с проводами сечением 120 мм² и более над проводами ВЛ более высокого напряжения, но не выше 220 кВ.

Пересечение ВЛ до 1 кВ между собой рекомендуется выполнять на перекрестных опорах; допускается также пересечение в пролете, при этом расстояние по вертикали между ближайшими проводами пересекающихся ВЛ при температуре окружающего воздуха +15 °C без ветра должно быть не менее 1 м. При пересечении ВЛ в пролете место пересечения следует выбирать возможно ближе к опоре верхней пересекающей ВЛ, при этом расстояние по горизонтали между опорами пересекающей и проводами пересекаемой ВЛ должно быть не менее 2 м.

На двухцепных опорах расстояние между ближайшими проводами разных цепей по условию работы проводов в пролете должно быть не менее: 2,5 м – для ВЛ 35 кВ со штыревыми и 3 м с подвесными изоляторами; 4 м – для ВЛ 110 кВ; 6 м – для ВЛ 220 кВ; 7 м – для ВЛ 330 кВ; 8 м – для ВЛ 500 кВ.

Расстояния между проводами или между проводами и тросами пересекающихся ВЛ на металлических и железобетонных опорах, а также на деревянных опорах при наличии грозозащитных устройств приведены в табл. 3.25.

Таблица 3.25

Растояние между проводами при пересечении ВЛ между собой и с ВЛ более низкого напряжения
