Разрезав объект по горизонтали, перейдите на уровень редактирования полигонов. В окне проекции Front (Спереди) выделите два средних ряда полигонов, начиная со второго и заканчивая предпоследним, а затем примените к выделенным полигонам команду Extrude (Выдавливание) из свитка Edit Polygons (Редактирование полигонов) на величину выдавливания, равную 1,5 мм (рис. 9.127).

Теперь изменим положение вершин в пространстве. Нам необходимо расположить передний ряд только что построенных полигонов так, чтобы он образовывал полукруг (рис. 9.128). Легче всего это сделать в окне проекции To p (Сверху), выделяя попарно вершины и двигаясь от края к центру.

Рис. 9.126. Горизонтальные разрезы объекта

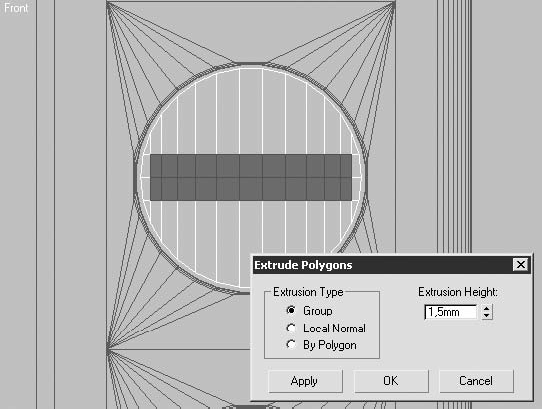

Рис. 9.127. Полигоны, выдавленные в средней части ручки

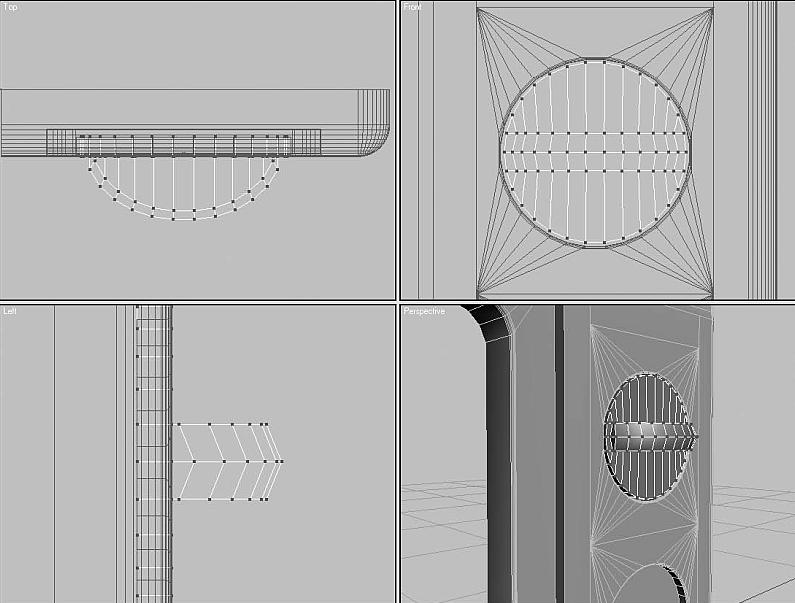

Рис. 9.128. Расположение вершин в окне проекции Top (Сверху)

Немного отредактируем вершины, находящиеся в средней части образованного выступа ручки. Для этого выполните следующие действия.

1. В окне проекции Front (Спереди) выделите средний ряд вершин выступающих вперед полигонов.

2. В окне проекции To p (Сверху) сместите их по координате Y на -2.

3. Вернитесь в окно проекции Front (Спереди) и выделите два внешних ряда вершин выступающих вперед полигонов.

4. При помощи инструмента Select and Uniform Scale (Выделить и равномерно масштабировать) выполните масштабирование по оси X на величину 95 % (рис. 9.129). Это необходимо сделать для того, чтобы выступающая часть ручки получила требуемое закругление.

Осталось только сделать фаску по краю ручки и разбить геометрию. Чтобы сделать первое, перейдите на уровень редактирования ребер и выделите одно из ребер, лежащих на внешней окружности ручки управления, а затем щелкните на кнопке Loop (Петля) из свитка Selection (Выделение). В результате выделятся все ребра, лежащие на окружности. Примените инструмент Chamfer (Фаска) со значением параметра Chamfer Amount (Величина фаски), равным 0,6.

Чтобы разбить геометрию и получить сглаженный результат, необходимо в свитке Subdivision Surface (Поверхности с разбиением) установить флажок Use NURMS Subdivision (Использовать NURMS-разбиение) и задать количество разбиений равным 2 (рис. 9.130).

Копируйте созданную ручку, используя команду главного меню Edit ► Clone (Правка ► Клонировать), и разместите ее во втором отверстии панели управления. Таким образом, мы закончили моделирование лицевой панели микроволновой печи.

Рис. 9.129. Форма ручки управления после редактирования вершин

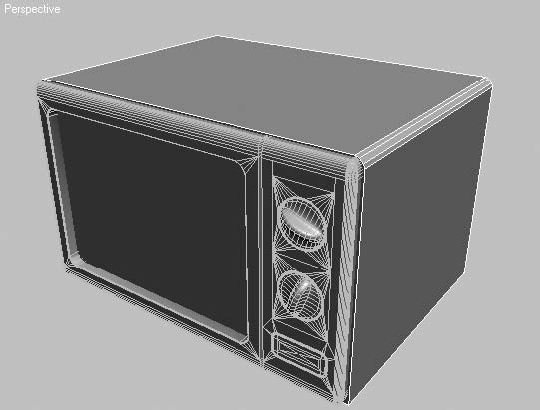

Рис. 9.130. Готовая ручка панели управления

Вернемся к самому началу. Еще нужно создать модель корпуса. Параллелепипед для него уже построен. Командой Unhide All (Отобразить все) контекстного меню откройте все ранее спрятанные объекты. Выделите параллелепипед, построенный для корпуса, и преобразуйте его в Editable Poly (Редактируемая полигональная поверхность). Перейдите на уровень редактирования ребер и в окне проекции Top (Сверху) выделите два ребра, расположенных по бокам объекта в верхней его части. Дважды примените к выделенным ребрам фаску со значением параметра Chamfer Amount (Величина фаски), равным 8 и 2,5 (рис. 9.131).

Рис. 9.131. Фаска в верхней части корпуса

Если бы дверца была непрозрачной, то моделирование корпуса на этом можно было бы считать законченным, но в данном случае необходимо выдавить фронтальный полигон, чтобы в корпусе образовалось внутреннее пространство. Для этого перейдите на уровень редактирования полигонов и в окне проекции Front (Спереди) выделите большой полигон лицевой части корпуса, после чего выполните команду Inset (Смещение внутрь) с величиной смещения 3,5 мм (рис. 9.132).

Используя инструмент Extrude (Выдавливание) из свитка Edit Polygons (Редактирование полигонов) с величиной выдавливания, равной -320 мм, сформируйте внутреннее пространство корпуса микроволновой печи.

Чтобы закончить моделирование, постройте плоскость, закрывающую окно двери. Для этого выполните команду Create ► Standard Primitives ► Plane (Создание ► Простые примитивы ► Плоскость).

На рис. 9.133 представлена окончательная модель микроволновой печи.

Рис. 9.132. Создание смещения

Рис. 9.133. Результат визуализации готовой модели микроволновой печи

В следующей главе мы рассмотрим принципы текстурирования микроволновой печи с использованием процедурных карт и идентификаторов материала.

Я уже неоднократно говорил, что любое моделирование должно начинаться с анализа будущей модели. Самым простым (и, наверное, самым правильным) способом анализа является попытка мысленно разделить сложную модель на части, для каждой из которых можно применить свой способ моделирования. Именно такой подход к моделированию я называю комплексным.

Рассмотрим простой пример – нам необходимо создать модель магнитофона. Выполнив предварительный анализ, можно предположить, что большинство частей являются стандартными (Standard) или улучшенными (Extended) примитивами. Некоторые детали магнитофона могут потребовать более сложного подхода к моделированию, например создания составных объектов (Compound Objects). И лишь в редких случаях, допустим, когда нужно иметь полный контроль над геометрией, моделирование идет за счет наращивания полигонов или уточнения формы на уровне подобъектов по пути «от простого к сложному».

Если обобщить вышесказанное, то можно сделать вывод, что комплексный подход к моделированию – это такой подход, при котором сложная модель мысленно разбивается на более простые геометрические формы, для моделирования которых применяются различные средства (использование примитивов, полигональное моделирование, NURBS-моделирование, лофт-моделирование и т. д.).

В данном разделе рассмотрим комплексный подход к моделированию на примере крана для ванной (рис. 9.134).

Рис. 9.134. Визуализация модели крана для ванной

Первое, что я сделал, прежде чем начать моделирование, – пошел в ванную комнату и произвел необходимые замеры.
