При активном габаритном контейнере SphereGizmo01 перейдите на вкладку Modify (Изменение) командной панели и в свитке Atmospheres & Effects (Атмосфера и эффекты) щелкните на кнопке Add (Добавить). В открывшемся окне Add Atmosphere (Добавить атмосферный эффект) выберите из списка строку Fire Effect (Эффект огня) и щелкните на кнопке OK для подтверждения выбора. В результате этих действий в список эффектов габаритного контейнера добавится эффект огня (рис. 8.18).

Рис. 8.17. Расположение габаритного контейнера относительно объекта-бомбы

Рис. 8.18. Габаритный контейнер с добавленным эффектом огня

Теперь следует настроить параметры эффекта для взрыва.

1. В свитке Atmospheres & Effects (Атмосфера и эффекты) выделите строку с именем добавленного эффекта и щелкните на кнопке Setup (Настройки).

2. Убедитесь в том, что в области Shape (Форма) открывшегося окна Environment and Effects (Окружающая среда и эффекты) переключатель Flame Type (Тип огня) установлен в положение Fireball (Облако пламени).

3. В этой же области задайте параметру Regularity (Регулярность) значение 0,6, что позволит придать эффекту форму, близкую к форме габаритного контейнера (значение, равное 1, создаст абсолютно круглый огненный шар).

4. В области Explosion (Взрыв) установите флажок Explosion (Взрыв). В результате программа будет рассматривать эффект огня как взрыв.

5. В этой же области щелкните на кнопке Setup Explosion (Настройки взрыва) и в открывшемся окне Setup Explosion Phase Curve (Настройки кривой фаз взрыва) задайте параметрам Start Time (Время начала) и End Time (Время окончания) значения, равные 100 и 180 соответственно. Эти значения определяют начало и окончание действия эффекта взрыва.

Остальные параметры эффекта взрыва могут оставаться заданными по умолчанию, а если вам не понравится результат, вы всегда можете поменять их на свои.

Активизируйте окно перспективного вида, переместите ползунок таймера анимации на 102 кадр (начало взрыва) и выполните визуализацию (рис. 8.19).

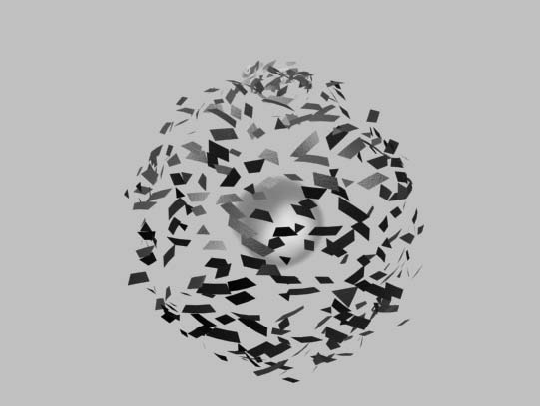

Рис. 8.19. Визуализация эффекта взрыва в 102 кадре анимации

Как видно из визуализации, размера эффекта взрыва недостаточно. Сделать его большим можно, увеличив размеры габаритного контейнера SphereGizmo01. Для этого выделите этот объект и в свитке Sphere Gizmo Parameters (Параметры сферического габаритного контейнера) задайте параметру Radius (Радиус) значение 130. Повторите визуализацию эффекта и убедитесь в том, что размер облака пламени приблизительно равен радиусу разлетающихся осколков бомбы (рис. 8.20).

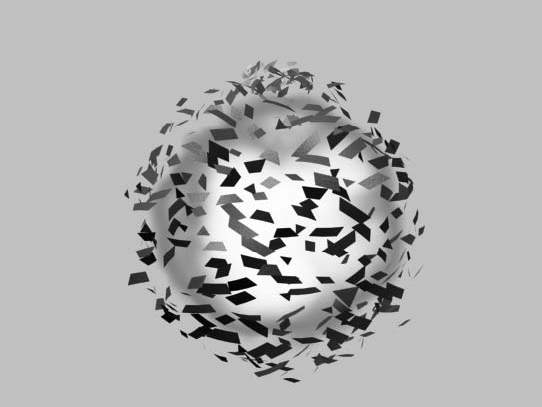

Рис. 8.20. Визуализация взрыва с измененным радиусом габаритного контейнера

Для проверки выполненной анимации визуализируйте и другие кадры анимации. При необходимости измените настройки эффекта или размер габаритного контейнера. Визуализируйте все кадры и сохраните анимацию как последовательность изображений или видеоролик.

Анимацию модели книги, как и многие другие задачи, можно выполнить разными способами. Например, использовать примитив Box (Параллелепипед) для моделирования корешка книги и неподвижно лежащих листов, а для создания переворачивающихся листов – объект Plane (Плоскость) с достаточно плотной сеткой полигонов, чтобы сделать корректный изгиб. После этого применить модификатор FFD (Box) (FFD-контейнер (прямоугольный)) и, манипулируя вершинами контейнера, создать ключи анимации. Можно анимировать параметры модификатора Bend (Изгиб). Я хочу предложить вам собственный способ моделирования книги и два способа анимации переворачивающихся страниц. Один способ анимации основан на смешанной технике моделирования с последующей анимацией вершин, составляющих поверхность листа. При этом вам не придется сидеть и скрупулезно подгонять вершины по форме изгиба страницы, как это неизбежно было бы в случае с полигональным объектом. Для этих целей будет использована поверхность, форма которой описывается математическими выражениями, – NURBS-поверхность. При помощи второго способа анимации вы построите лофт-поверхность по четырем кривым. В этом случае анимация листа книги будет осуществляться не перемещением кривых или их контрольных точек в пространстве, а поворотом этих кривых вокруг точки, расположенной у основания корешка книги.

Таким образом, мы создадим и анимируем реалистично выглядящую модель книги, используя простые решения. Основу книги составит лофт-объект, а страницы, подлежащие анимации, – NURBS-поверхность.

Моделирование начинается с построения сплайнового прямоугольника. Выполните команду Create ► Shapes ► Rectangle (Создание ► Формы ► Прямоугольник), щелкните в левом верхнем углу окна проекции Front (Спереди) и перетащите указатель вправо и немного вниз, создавая тем самым заготовку для боковой стороны книги (рис. 8.21).

Рис. 8.21. Онлайновый прямоугольник, с которого начинается моделирование книги

Преобразуйте прямоугольник в редактируемый сплайн, чтобы иметь возможность менять его форму и размеры. Для этого щелкните на нем правой кнопкой мыши и в появившемся контекстном меню выполните команду Convert To ► Convert to Editable Spline (Преобразовать ► Преобразовать в редактируемый сплайн). В результате в стеке модификаторов на вкладке Modify (Изменение) командной панели появится строка Editable Spline (Редактируемый сплайн). Щелкните на плюсике возле этой строки и в развернувшемся списке выберите Vertex (Вершина). В результате вы переключитесь в режим редактирования вершин сплайна.

Находясь в режиме редактирования вершин, добавьте несколько вершин сплайну и измените его форму. Для этого щелкните на кнопке Refine (Уточнить) в свитке Geometry (Геометрия) настроек сплайна. Это позволит добавлять новые опорные точки в промежутках между имеющимися. Щелкните на сплайне в том месте, где нужно добавить точку.

Отредактируйте кривизну сплайна и положение вершин в пространстве. Для этого нажмите еще раз кнопку Refine (Уточнить), чтобы отключить режим создания новых точек, а затем щелкните на вершине, которую нужно отредактировать. Когда вершина выделена, вы можете перемещать ее в пространстве и редактировать кривизну сплайна, используя манипуляторы кривой Безье. В результате этого редактирования вы должны построить профиль книги в разрезе (рис. 8.22).
