Окно Render Scene (Визуализация сцены) по умолчанию содержит пять вкладок для детальной настройки процесса визуализации.

■ Common (Общие) – настройка параметров, общих для различных визуализаторов, в том числе и для подключаемых (например, Brazil r/s или V-Ray).

■ Renderer (Визуализатор) – содержит настройки активного визуализатора (по умолчанию – Default Scanline Renderer).

■ Render Elements (Визуализация элементов) – позволяет визуализировать отдельные элементы изображения (например, тени от объектов, области бликов, диффузное рассеивание и т. д.) для их последующего использования или редактирования в программах растровой графики или компоузинга.

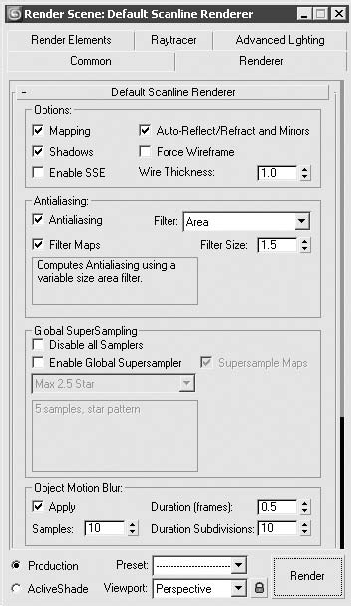

Рис. 5.2. Окно Render Scene (Визуализация сцены)

■ Raytracer (Трассировка) – содержит настройки трассировки лучей, общие для всех объектов сцены, использующих трассируемые материалы или карты текстур (кроме настройки некоторых параметров, которые влияют на скорость и качество просчетов). Можно указать те объекты, которые не будут учитываться в расчетах трассировки лучей.

■ Advanced Lighting (Улучшенное освещение) – позволяет выбрать один из двух способов освещения сцены:

• Light Tracer (Трассировщик света) – применяется для создания сглаженных теней и мягкого освещения сцены;

• Radiosity (Диффузное отражение) – более правильное с физической точки зрения освещение, позволяющее рассчитывать прохождение светового луча с учетом отражения от объектов сцены, преломления в прозрачных средах и затухания с расстоянием.

Рассмотрим более подробно основные настройки окна Render Scene (Визуализация сцены).

Свиток Common Parameters (Общие параметры) вкладки Common (Общие) позволяет настраивать общие параметры и режимы визуализации (рис. 5.3).

Для настройки данного свитка выполните следующие действия.

1. В области Time Output (Выходные настройки диапазона) установите переключатель в одно из четырех положений:

• Single (Единичный) – визуализируется текущий кадр;

• Active Time Segment (Текущий промежуток времени) – полностью визуализируется временной диапазон, отображаемый в строке треков;

• Range (Диапазон) – позволяет визуализировать диапазон кадров, задаваемый в полях, расположенных справа;

Рис. 5.3. Свиток Common Parameters (Общие параметры) вкладки Common (Общие) окна Render Scene (Визуализация сцены)

• Frames (Кадры) – визуализируется список кадров, указанных через запятую, и (или) диапазон кадров, заданных через дефис (например, 1, 5, 10–100 означает, что будут визуализироваться 1, 5 и с 10 по 100 кадры).

Затем укажите значения следующих параметров:

• Every Nth Frame (Каждый кадр под номером) – он позволяет задать интервал кадров визуализации, доступный в таких режимах: Active Time Segment (Текущий промежуток времени) и Range (Диапазон) (по умолчанию просчитывается каждый кадр);

• File Number Base (База номеров файлов) – значения, используемые для формирования имен файлов визуализируемой последовательности.

2. В области Output Size (Выходные настройки размера) укажите параметры выходного изображения:

• из раскрывающегося списка в верхней части области выберите один из вариантов размеров кино-, фото-и видеокадров или вариант Custom (Пользовательская), позволяющий задавать значения Aperture Width(mm) (Ширина апертуры), Image Aspect (Пропорции изображения) и Pixel Aspect (Пропорции пиксела);

• задайте значения ширины и высоты изображения визуализации, используя параметры Width (Ширина) и Height (Высота);

• с помощью четырех кнопок с предустановленными значениями ширины и высоты в пикселах можно быстро задать соответствующие значения для визуализации.

3. В области Options (Режимы) установите или снимите следующие флажки:

• Atmospherics (Атмосферные эффекты) – включение/выключение режима визуализации эффектов внешней среды (туман, объемное освещение и горение);

• Effects (Эффекты) – включение/выключение режима визуализации эффектов (например, Blur (Размытие));

• Displacement (Смещение) – включение/выключение режима визуализации карт смещения;

• Video Color Check (Контроль цветности) – включение/выключение режима контроля соответствия цветов визуализируемого изображения стандартам телевещания PAL и NTSC;

• Render to Fields (Визуализировать полукадры) – режим визуализации изображения в виде четных или нечетных строк, необходимых для воспроизведения анимации на экране телевизора;

• Render Hidden Geometry (Визуализировать скрытые объекты) – включение/ выключение режима визуализации объектов сцены, невидимых в окнах проекций;

• Area Lights/Shadows as Points (Площадное освещение/тени в виде точечных) – режим, при котором все площадное освещение и тени визуализируются так, как если бы это были точечные источники света (позволяет значительно ускорить время просчета визуализации во время отладки);

• Force 2-Sided (Отображать обе стороны) – включение/выключение режима визуализации обеих сторон (увеличивает время расчетов; может понадобиться при визуализации импортированных из других программ объектов с хаотичным расположением нормалей);

• Super Black (Сверхчерный) – включение/выключение режима ограничения уровня черного цвета (используется для приложений видеомонтажа).

4. Настройте параметры области Advanced Lighting (Улучшенное освещение):

• Use Advanced Lighting (Использовать улучшенное освещение) – включение/выключение режима расчетов трассировки лучей и диффузного отражения;

• Compute Advanced Lighting when Required (При необходимости рассчитать улучшенное освещение) – включение/выключение режима расчетов диффузного отражения во время визуализации (обычно при визуализации последовательности рассчитывается диффузное отражение только для первого кадра).

5. В области Bitmap Proxies (Замещение растровых изображений) определите, будут ли использоваться для визуализации карты максимального разрешения или прокси-изображения. Кнопка Setup (Настройки) вызывает окно Global Settings and Defaults for Bitmap Proxies (Глобальные параметры и умолчания для прокси-изображений), которое позволяет создавать и использовать прокси-изображения, включенные в материалы.

6. В области Render Output (Результат визуализации) установите параметры вывода визуализации:

• Files (Файлы) – вызывает окно Render Output File (Результирующий файл визуализации) для ввода имени и выбора необходимого формата файла;

• Save File (Сохранить файл) – сохраняет результаты визуализации в файле с указанным именем;

• Devices (Устройства) – позволяет записать результат визуализации на внешний носитель (например, цифровой видеомагнитофон или ленточный накопитель);

• Rendered Frame Window (Окно кадров визуализации) – кроме записи в файл или на внешний носитель, выводит результаты визуализации в одноименное окно;

• Net Render (Сетевая визуализация) – включает режим просчета последовательности кадров компьютерами, расположенными в локальной сети;

• Skip Existing Images (Пропускать существующие изображения) – включает/ выключает режим пропуска визуализации ранее созданных изображений.

В 3ds Max 2008 есть возможность вместе с сохранением последовательности файлов создавать Image File List (Список файлов изображений), позволяющий получить непосредственный доступ к этой последовательности. Для этого нужно установить флажок Put Image File List(s) in Output Path(s) (Поместить список файлов изображений в итоговый путь), установить переключатель, определяющий выходной формат списка, в нужное положение (Autodesk ME Image Sequence File (.imsq) или Legacy 3ds max Image File List (.ifl)) и нажать кнопку Create Now (Создать сейчас).
