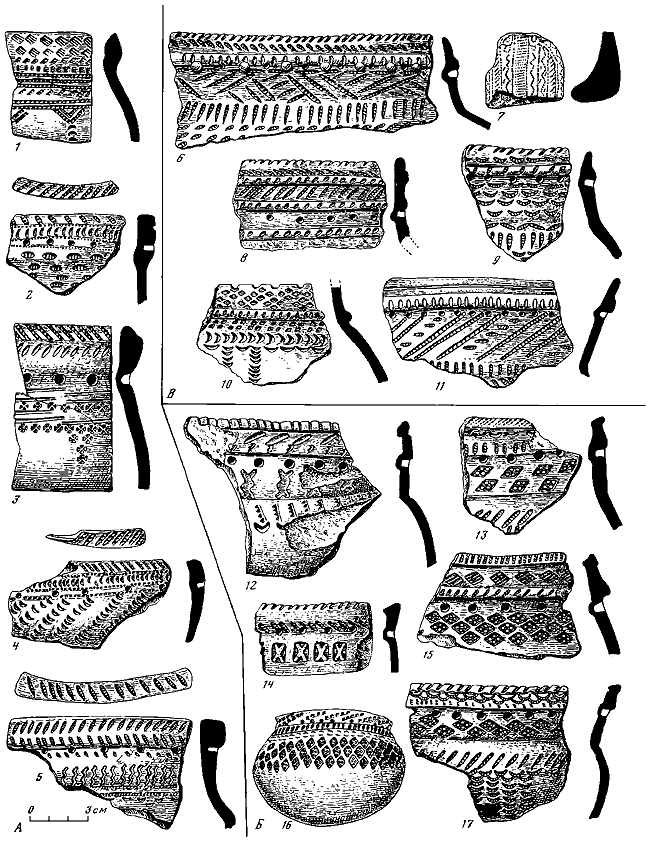

Таблица LXXXVI. Керамика оронтурского типа.

А — керамика районов Заполярья; Б — керамика люликарской группы; В — керамика оронтурского облика.

1, 3 — жертвенное место Хэйбидя-Пэдара; 2, 4, 5 — поселение Тиутей-Сале; 6, 8-10 — городище Ус-Толт; 7 — поселение Согом; 11 — поселение Карым; 12–15, 17 — городище Люликар; 16 — городище Кинтусово.

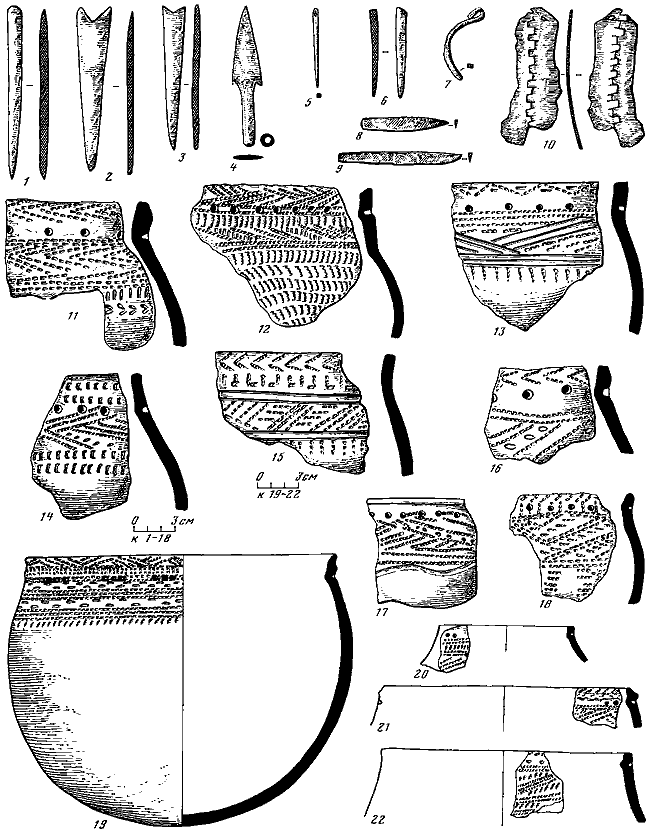

Таблица LXXXVII. Керамика и вещи с памятников вожпайского типа.

1–4 — наконечники стрел; 5 — игла; 6 — обломок шила; 7 — фрагмент крючка; 8, 9 — ножи; 10 — фрагмент оковки ножен (?); 11–22 — керамика.

1-11, 16 — городище Тух-Эмтор IV; 12, 14 — Новоникольский могильник; 13, 15, 18 — Барсов Городок I/32; 17 — городище Вож-Пай; 19–22 — городище Большой Ларьяк II.

1–9 — железо; 10 — бронза; 11–22 — глина.

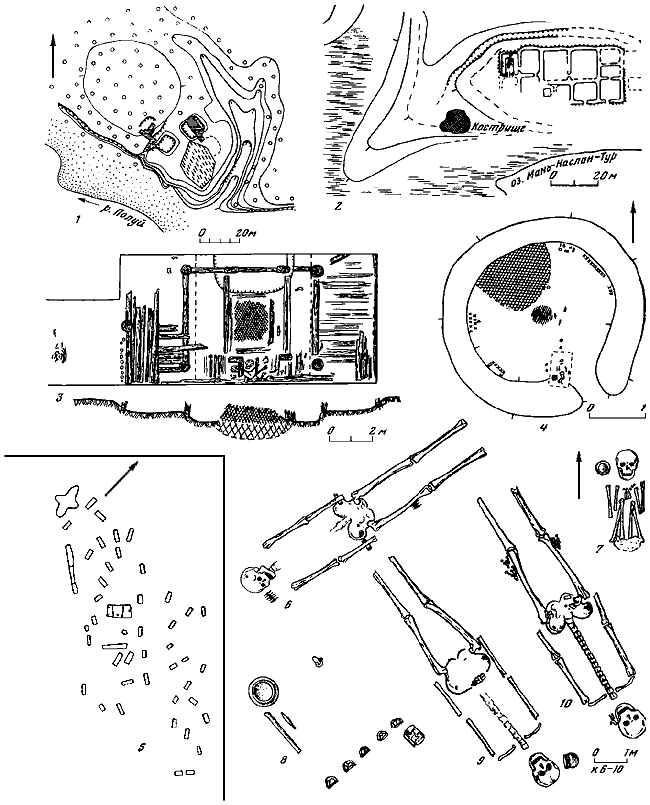

Таблица LXXXVIII. Памятники кинтусовского этапа. Поселения, жилища, погребальный обряд.

1, 2 — планы поселений; 3, 4 — планы жилищ; 5 — план могильника; 6-10 — планы погребений.

1, 3 — поселение Зеленая Горка; 2 — городище Мань-Няслан-тур; 4 — поселение Хаэн-Сале; 5-10 — могильник Барсов Городок.

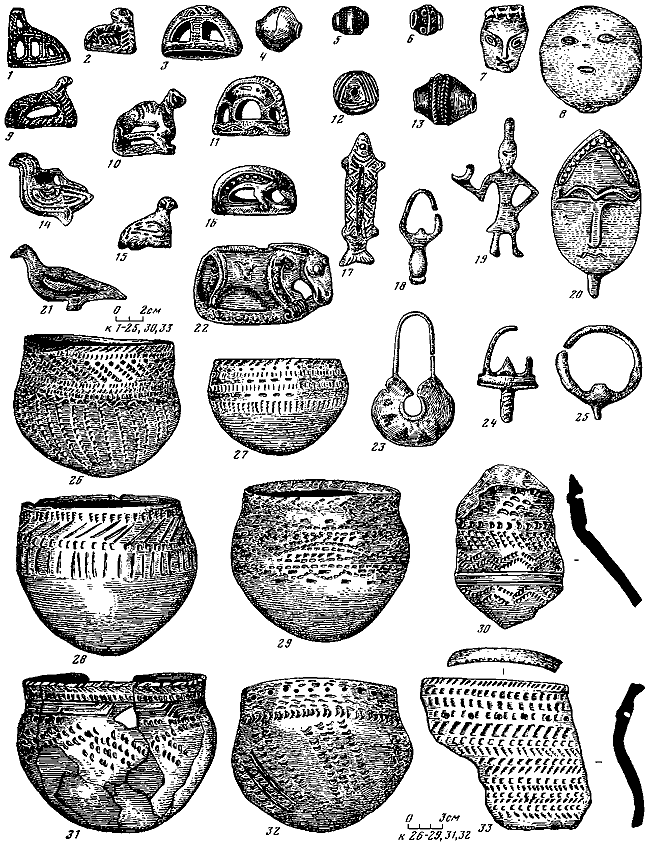

Таблица LXXXIX. Древности кинтусовского типа.

1–3, 9-11, 14–17, 21, 22 — зооморфные подвески; 4–6, 12, 13 — бусы; 7, 8, 20 — личины; 18, 23–25 — серьги, височные подвески; 19 — импортная антропоморфная подвеска; 26–33 — глиняные сосуды и их фрагменты.

1–3, 7-12, 16, 17, 27 — могильник Ленк-Понк; 4, 22, 24, 26–29, 31 — могильник Барсов Городок; 5, 6, 13, 19, 20, 23, 32 — могильник Кинтусовский; 14, 15, 18, 25 — могильник Уна-Пай; 30–33 — городище Тан-Варуп-Эква.

1–4, 7-11, 13–25 — бронза; 5, 6, 23 — серебро; 12 — стекло; 26–33 — глина.

Таблица ХС. Орудия труда, предметы вооружения и быта с памятников кинтусовского этапа.

1-14 — наконечники стрел; 15 — кольцо от кольчуги; 16, 20, 21 — кресала; 17 — удила; 18 — ушко от котла; 19 — шило; 22 — рожок от лука; 23–25 — ножи; 26 — ключ от замка; 27 — топор; 28 — деталь оленьей уздечки (?); 29 — костяная поделка; 30 — фрагмент тигля; 31 — заготовка копья (?); 32 — оселок.

1, 22, 24, 29, 32 — поселение Зеленая Горка; 2–6, 8-10 — Кинтусовский могильник; 7, 11 — могильник Ленк-Понк (Скрипунова); 12–14, 16, 17, 19–21, 23, 25 — могильник Барсов Городок; 15, 27 — городище Тан-Варуп-Эква; 18 — поселение на мысу Хаэн-Сале; 26, 28, 30, 31 — городище Мань-Няслан-тур.

1, 22, 28, 29, 31 — кость, рог; 2-17, 19, 23, 24, 26, 27 — железо; 18 — медь; 20, 21, 25 — железо, бронза; 30 — глина; 32 — камень.

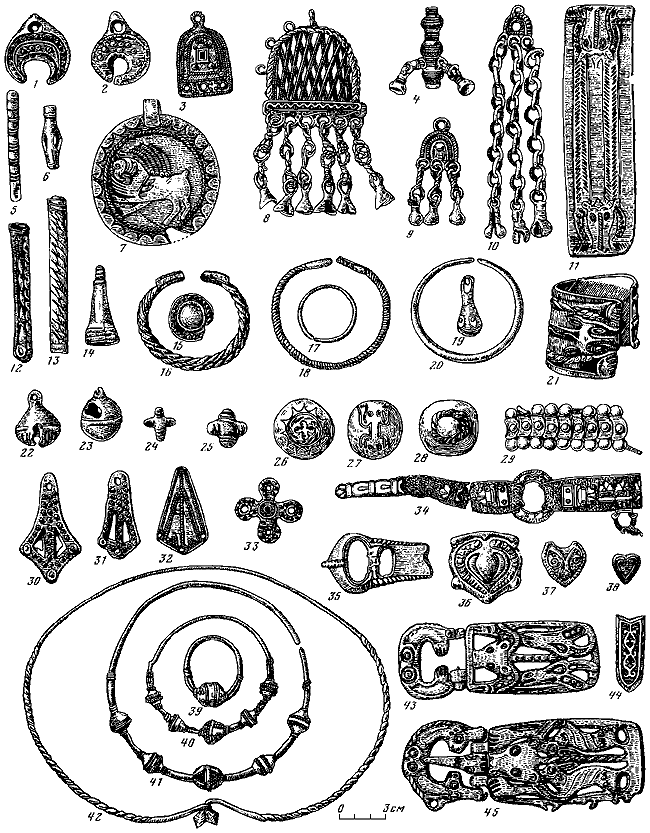

Таблица XCI. Детали одежды и украшения с памятников кинтусовского типа.

1, 2 — лунница; 3 — щиток от шумящей подвески; 4, 8-10 — шумящие подвески; 5, 6, 12, 13 — пронизки; 7 — бляха-подвеска; 11, 16, 21 — браслеты (11 — развертка изображения на браслете); 12 — рукоятка ножа; 13 — игольник; 14 — колоколовидная подвеска-пронизка; 15, 24, 25, 33, 36–38 — бляшки; 17 — серьга; 18, 20 — накосники; 19, 30–32 — подвески; 22, 23 — бубенчики; 26–28 — бляхи-пуговицы с перемычкой на обороте; 29–34 — детали поясных наборов; 35, 43, 45 — пряжки; 39–41 — серьги; 42 — шейная гривна.

1, 25 — Тазовская мастерская ювелиров; 2–4, 6–8, 10–14, 23, 40–43, 45 — Кинтусовский могильник; 5, 9, 15, 30, 31, 33, 39 — могильник Ленк-Понк; 16 — Ямгортский клад (р. Сыня); 17, 18, 24, 32 — могильник Уна-Пай; 19–22, 35–38, 44 — могильник Барсов Городок; 26–29, 34 — клад с Барсовой горы.

1, 2, 4-15, 17–28, 30–33, 35–38, 40, 43–45 — бронза; 3, 16, 39, 41, 42 — серебро; 29, 34 — бронза, кожа.

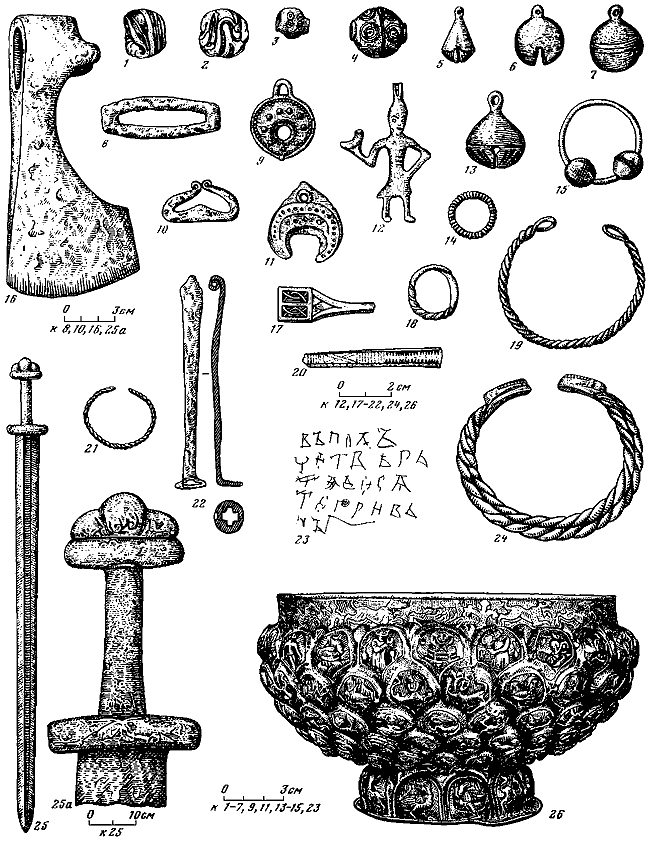

Таблица XCII. Предметы русского импорта XI–XIII вв. в Приобье и местные подражания привозным русским вещам.

1–4 — бусы; 5–7, 13 — бубенчики; 8, 10 — кресала; 9, 11 — лунницы; 12 — подвеска; 14 — кольцо от фибулы; 15 — серьга, височное кольцо; 16 — топор; 17, 18 — перстни; 19–21, 24 — браслеты; 22 — ключ от замка; 23 — надпись на дне чаши; 25 — меч; 26 — чаша.

1, 2 — городище Барсов Городок IV/1; 3, 12 — Кинтусовский могильник; 4, 5, 7, 9, 10, 15, 21 — Ликинский могильник; 6, 13 — городище Кипо-Кулары; 8 — Искер; 11, 14 — Тазовская мастерская; 22 — городище Мань-Няслан-тур; 24 — Ямгортский клад; 25 — случайная находка на могильнике Преображенка III; 26, (23) — Березово, случайная находка.

1, 2 — стекло; 3, 4, 19–27, 24 — серебро; 5–7, 9, 11–15, 18 — бронза; 8, 10, 16, 22, 25 — железо; 26 — серебро с позолотой.

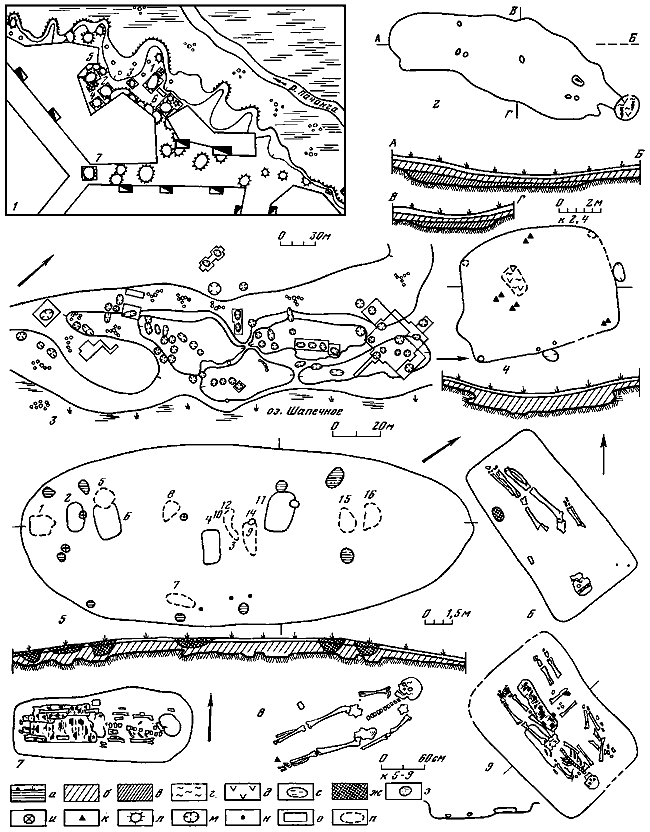

Таблица XCIII. Поселения, жилища и погребальный обряд релкинской культуры.

а — дерн; б — серая супесь; в — темная супесь; г — зола; д — уголь; е — береста; ж — заполнение ям; з — пятна от кострищ (кострище В — со скоплением вещей и фрагментов сосуда; Г, К — с находками керамики; Е, Ж — с костями рыб); и — череп лошади; к — керамика; л — курганная насыпь; м — жилищная впадина; н — череп человека; о — контуры могильной ямы; и — контуры погребений в насыпи.

1 — план могильника Релка; 2 — поселение Круглое озеро I; 3 — поселение Малгет I, общий план; 4 — поселение Круглое озеро II, жилище 2; 5 — Релка, курган 1, план и разрез; 6–9 — планы погребений (6 — Релка, курган 5, погребение 1; 7 — Красный Яр, курган 1; 8 — Релка, курган 27, погребение 4; 9 — Релка, курган 1, погребение 11).

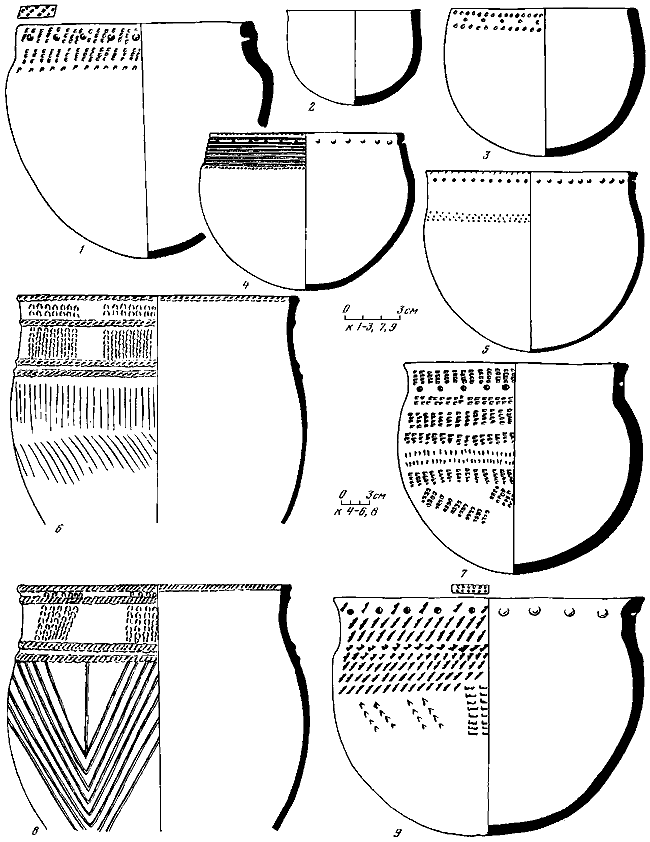

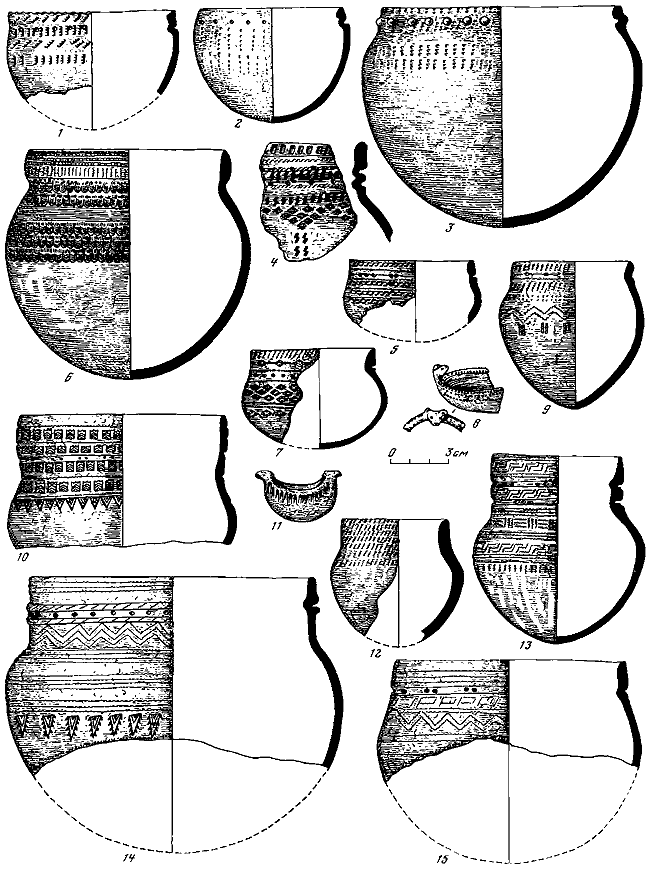

Таблица XCIV. Керамика релкинской культуры. Нарымское Приобье.

1, 2, 4, 14, 15 — поселение Малгет II; 3, 5–9, 11–13 — могильник Релка; 10 — поселение Круглое озеро I.

Таблица XCV. Керамика релкинской культуры. Томское Приобье.

1 — Тимирязевский II могильник, курган 1, насыпь; 2, 3, 7, 9 — Тимирязевский I могильник, из погребений (2 — курган 13; 3 — курган 12; 7 — курган 27; 9 — курган 26); 4, 5 — поселение Кисловка II (4 — жилище 15; 5 — жилище 3); 6, 8 — Басандайское IV городище, жилище 1.
