Рис. 11 Подводный наручный компас: 1 — пузырек воздуха; 2 — окружность на крышке; 3 — глазной визир; 4 — картушка со стрелкой; 5 — корпус; 6 — ремешок; 7 — неподвижный указатель; 8 — основание; 9 — деления на корпусе; 10 — предметный визир

Рис. 12 Подводный наручный компас: 1 — глазной визир; 2 — предметный визир; 3 — индекс; 4 — основание

Рис. 13 Устройство подводного компаса: 1 — корпус; 2 — крышка корпуса; 3 — поворотный корпус; 4 — картушка

Для ориентирования во времени и подводном пространстве служат специальные водонепроницаемые компасы и часы.

Для контроля глубины погружения боевыми пловцами используются разные глубиномеры (рис. 14, 14а). Они выполнены в форме наручных часов, которые надеваются поверх рукавов гидрокомбинезонов.

Рис. 14 Глубиномер в форме наручных часов

Рис. 14a Глубиномер в форме наручных часов

Глубиномеры рассчитаны на максимальную теоретическую глубину, на которой возможно действие боевых пловцов, — 250 м (на специальных дыхательных смесях), имеют светящиеся в темноте стрелку и шкалу (цена деления — 2 м).

Рис. 15 Подводные часы

Подводные часы (рис. 15) — со светящимися циферблатом и стрелками — нужны для определения продолжительности пребывания под водой. Часы ремнем или браслетом крепятся на руке. Водонепроницаемость корпуса обеспечивается прокладками между деталями часов. Как правило, стекло часов прижимается к прокладке ободком, имеющим резьбовое соединение с корпусом. Поле циферблата часов делается контрастным для обеспечения возможности отсчета времени под водой, где условия видимости значительно хуже, чем на воздухе. Цифры и другие детали циферблата с этой же целью покрываются светящейся массой.

В комплект снаряжения входит подводный фонарь (рис. 16), который необходим для освещения и сигнализации.

Рис. 16 Ручной подводный фонарь: 1 — светофильтр; 2 — защитное стекло; 3 — отражатель; 4 — выключатель; 5 — гальванические элементы; 6 — патрон; 7 — лампочка

Рис. 17 Комбинированный подводный прибор (приборный узел): 1 — счетчик лага; 2 — секундомер; 3 — компас; 4 — глубиномер

Сочетающим в себе вышеперечисленные атрибуты для ориентирования под водой является приборный узел — комбинированный подводный прибор (рис. 17). Он представляет собой, по сути, акваплан, в комплект которого входит элементарный навигационный комплекс: магнитный компас, вертушечный лаг со счетчиком пройденного расстояния, глубиномер, часы. Акваплан имеет коробчатый корпус обтекаемой формы из металла или пластмассы, заполненный пенопластом для придания ему нулевой плавучести. На приборе установлен компас, на крыльях корпуса размещены глубиномер и секундомер. В средней части корпуса находится лаг для измерения проплываемого расстояния: он рассчитан на диапазон скоростей плавания 0,2–2 м/с.

В распоряжении «ныряющих спецназовцев» имеются также легкие и малогабаритные станции скрытой звукоподводной связи с дальностью действия до 1500 м.

Наряду с подводным снаряжением неотъемлемой и обязательной частью экипировки боевых пловцов является вооружение — совокупность средств, применяемых ими для ведения боевых действий.

К вооружению боевых пловцов относятся: холодное и огнестрельное оружие, служащее для поражения боевых пловцов противника (и могущее использоваться для защиты от опасных морских животных и рыб, например, акул, спрутов и др.); различные боеприпасы и другая сопутствующая экипировка боевых пловцов, используемая ими при проведении боевых операций под водой и на побережье. Это вооружение, в частности, включает: ножи и кинжалы, подводные автоматы и пистолеты, инфракрасные, оптические и лазерные прицелы и целеуказатели, фугасы объемного взрыва, вакуумные боеприпасы, буксируемые ядерные фугасы (малые весом около 27 кг и большие, весящие около 70 кг), реактивные гранатометы, огнеметы, различные виды мин, средства подавления гидроакустических и электронных приборов и пр.

Огнестрельное оружие боевых пловцов можно условно разделить на три вида: «амфибийное» — могущее стрелять в двух средах (в воде и на воздухе), «чисто подводное» — предназначенное для стрельбы только под водой, и на оружие, которое не предназначено для стрельбы под водой, но способно к немедленному ведению огня будучи вытащенным на воздух после длительного пребывания под водой. В свою очередь подводное огнестрельное оружие можно поделить на пистолеты, револьверы и автоматы. Так, например, шестиствольный пистолет — аквапистолет, рассчитан на стрельбу оперенными стрелами (рис. 1). Специальная конструкция патрона, исключающая истечение пороховых газов из гильзы после выстрела (газы блокируются в гильзе), предотвращает всплывание пузырьков газа, могущих демаскировать боевого пловца. Так как стрела имеет дозвуковую начальную скорость, а пороховые газы не истекают при выстреле, то пистолет при стрельбе на воздухе является бесшумным, беспламенным и бездымным. Стволы аквапистолета, расположенные по кругу, снаряжаются иглами-стрелами. Игла выталкивается из ствола пыжом-поршнем, перекрывающим затем дульный срез ствола.

Рис. 1 Шестиствольный пистолет

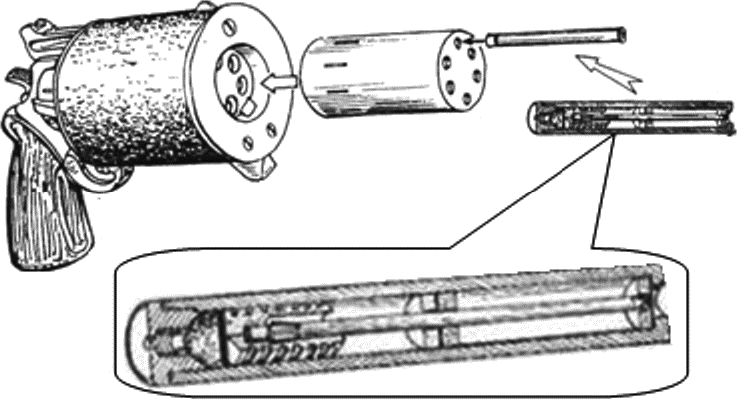

Рис. 2 Револьвер для стрельбы реактивными стрелами: 1 — корпус револьвера; 2 — рукоятка; 3 — камера для барабана; 4 — спусковой крючок; 5 — защелка, фиксирующая барабан в рамке; 6 — затвор; 7 — верхний ударник; 8 — средний ударник; 9 — нижний ударник; 10 — барабан; 11 — пусковые трубки, первый (наружный) набор; 12 — пусковые трубки, второй (внутренний) набор; 13 — центральная пусковая трубка; 14 — передняя и средняя обоймы барабана; 15 — задняя обойма барабана; 16 — выступающий конец центральной пусковой трубки; 17 — храповой обод.

Другой образец оружия — револьвер для подводной стрельбы реактивными стрелами (рис. 2). Он имеет уже два кольцевых ряда стволов и сдвоенный вращающийся боек. Он состоит из барабана с несколькими пусковыми трубками (стволами) и рамки с рукояткой и самовзводным ударно-спусковым и индексирующим механизмами, поворачивающими барабан для последовательной стрельбы реактивными стрелами, расположенными в пусковых трубках. В барабане жестко закреплены два набора пусковых трубок. В одном они расположены вдоль первой (внешней) окружности вблизи обойм барабана, а во втором — вдоль второй (внутренней) окружности, концентричной с первой. В нем же находится и центральная пусковая трубка, на выступающем конце которой закреплен храповой обод. Он служит для поворота барабана и последовательной индексации пусковых трубок первого и второго набора с соответствующими ударниками в положении для стрельбы. В передней части рамки расположена камера для барабана, в нижней — рукоятка, предназначенная для удержания револьвера в руке, в центральной и задней — затвор с тремя выступающими вперед ударниками. Они вместе с самовзводным ударно-спусковым и индексирующим механизмами служат для производства выстрела и по ворота барабана для последовательного размещения пусковых трубок в положении для стрельбы. Каждая пусковая трубка представляет собой прямой цилиндр. Внутри закреплена стрела с наконечником и оперением в передней части и реактивным двигателем в задней. В конце реактивного двигателя имеется капсюль. Он срабатывает при ударе по нему бойка и воспламеняет пороховую шашку двигателя. При этом стрела вылетает из пусковой трубки и движется в направлении цели. Для производства выстрела необходимо нажать на спусковой крючок. При этом собачка взаимодействует с выступом рычага взведения. В результате рычаг поворачивается против часовой стрелки, взаимодействует со шпилькой выступа затвора и отводит затвор с ударниками назад, сжимая боевую пружину. При дальнейшем движении спускового крючка назад собачка соскакивает с выступа рычага взведения, затвор под действием боевой пружины устремляется вперед, и боек верхнего ударника разбивает капсюль реактивного двигателя стрелы, расположенной в первом наборе пусковых трубок (бойки среднего и нижнего ударников при этом не касаются капсюлей стрел во втором наборе трубок и центральной трубки, так как расстояние между соответствующими бойками больше, чем между верхним бойком и верхней пусковой трубкой). Перед стрельбой необходимо удалить воду из ствола и глушителя, что требует времени.
