1. Перейдите на уровень редактирования Edge (Ребро) (нажмите на клавиатуре 2).
2. Нажмите и удерживайте клавишу Shift.
3. Выделите ребро со стороны, в которую собираетесь наращивать рельеф.
4. Удерживая нажатой кнопку мыши, перетащите ребро в сторону на расстояние, необходимое для построения новых контрольных точек.
5. Отпустите кнопку мыши, в результате чего будет построен новый полигон.
6. При необходимости уточните положение вершин в пространстве.
Используя вышеописанный способ копирования ребер, нарастите геометрию крыла автомобиля (рис. 12.67).
Рис. 12.67. Положение полигонов, огибающих арку от бампера до порога, в окнах проекций Front (Спереди) (а) и Left (Слева) (б)
СОВЕТ
При моделировании автомобиля я предпочитаю придерживаться того правила, что отдельные детали кузова должны моделироваться как самостоятельные элементы. Это, на мой взгляд, упрощает моделирование и дальнейшее текстурирование автомобиля. Обычно это элементы, которые и у реального автомобиля являются самостоятельными (крылья, капот, двери, багажник, бамперы и т. д.).
Продолжите строить полигоны. Дойдя до бампера с левой стороны и порога с правой, нарастите ребра в стороны, не забывая контролировать положение полигонов во всех окнах проекций (рис. 12.68).

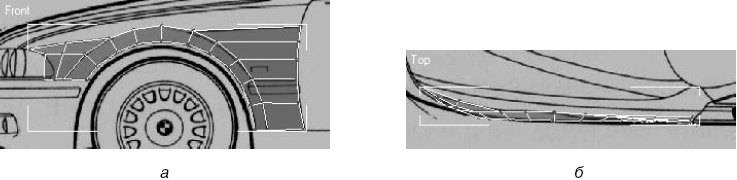

Рис. 12.68. Положение полигонов в окне проекции Front (Спереди) (а) и Top (Cверху) (б) после их наращивания в стороны
Сейчас самое время посмотреть на то, что у нас получается. Для этого я пользуюсь нехитрым приемом: делается визуализированная копия моделируемого объекта и к ней добавляется модификатор MeshSmooth (Сглаживание). Рассмотрим подробнее, как это сделать.
1. Удерживая нажатой клавишу Shift (как при копировании ребер), щелкните на моделируемом объекте и перетащите его на значительное расстояние в сторону.
2. После того как вы отпустите кнопку мыши, появится окно Clone Options (Параметры клонирования), в котором в качестве способа копирования выберите Reference (Подчинение).
3. В стек модификаторов копии добавьте модификатор MeshSmooth (Сглаживание), выполнив команду Modifiers ► Subdivision Surfaces ► MeshSmooth (Модификаторы ► Поверхности с разбиением ► Сглаживание).
4. Из списка Subdivision Method (Метод разбиения) одноименного свитка настроек модификатора MeshSmooth (Сглаживание) выберите NURMS, а в свитке Subdivision Amount (Величина поверхности с разбиением) задайте параметру Iteration (Количество разбиений) значение 2.
5. Щелкните на объекте правой кнопкой мыши и выберите строку Object Properties (Свойства объекта). В области Display Properties (Свойства отображения) появившегося одноименного окна снимите флажок See-Through (Видеть сквозь).
После создания экземпляра и выполнения вышеописанных действий поместите его в окно проекции Perspective (Перспектива). Сейчас вы сможете, работая с полигонами на низком уровне (то есть до сглаживания), видеть сглаженную модель и лучше контролировать процесс построения геометрии (рис. 12.69).

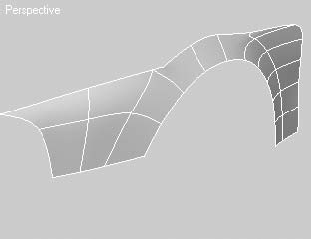

Рис. 12.69. Копия моделируемого объекта со сглаживанием
СОВЕТ
К сожалению, удобство, связанное с возможностью просмотра сглаженного изображения одновременно с моделированием, занимает дополнительные компьютерные ресурсы (в оперативной памяти хранится информация о выполненных операциях не только для основного объекта, но и для экземпляра). В связи с этим, как только вы почувствуете, что компьютер стал работать медленнее, удалите копию. Вместо этого при необходимости можно контролировать форму объекта, установив в свитке Subdivision Surface (Поверхности с разбиением) настроек объекта флажок Use NURMS Subdivision (Использовать NURMS-разбиение) с теми же параметрами, что у модификатора MeshSmooth (Сглаживание).
Продолжите дальнейшее наращивание геометрии. Сделайте ряд полигонов по верху объекта до излома крыла и ряд по краю арки.
ВНИМАНИЕ
Когда необходимо наращивать более одного полигона, обязательным условием является выделение для копирования сразу всех ребер. Это связано с тем, что раздельное копирование не только замедлит процесс построения геометрии, но и построит разделенные полигоны. В таком случае необходимо объединить (команда Weld (Объединить)) совпадающие вершины соседних полигонов (если, конечно, раздельное построение не предусмотрено характером моделирования).
При моделировании нужно обходиться минимальным количеством полигонов, но при этом достаточным для правильной передачи формы модели. Вершины полигонов старайтесь располагать в местах изменения формы и не забывайте контролировать их положение в пространстве (рис. 12.70).
Обратите внимание, что ребра, находящиеся на стыках полигонов, располагаются с учетом изменения геометрии автомобиля. Кроме того, между аркой и дверью необходимо разделить полигоны на две части, так как большие полигоны не способны передать изгиб крыла по длине. Выполните это деление при помощи инструмента Cut (Вычитание), расположенного в свитке Edit Geometry (Редактирование геометрии).
Чем больше расстояние между ребрами соседних полигонов, тем более плавную кривую построит программа при сглаживании внутреннего угла. Верно и обратное. По этой причине, если вы хотите сделать излом в каком-то месте поверхности, нужно построить близко лежащие грани. Это мы сейчас и проделаем для геометрии крыла. Прежде всего необходимо выделить грань, по которой будет уточняться геометрия. Перейдите на уровень редактирования ребер (нажмите на клавиатуре цифру 2). Выделите одно из ребер по линии будущего излома геометрии. В свитке Selection (Выделение) нажмите кнопку Loop (Петля), в результате чего выделятся все ребра, находящиеся на одной линии с выделенным.
Для придания изгибу более заметного излома примените к выделенным ребрам Chamfer (Фаска), разделив таким образом выделенные ребра на две части. Для этого в свитке Edit Edges (Редактирование ребер) щелкните на кнопке Settings (Установки) рядом с кнопкой Chamfer (Фаска). В открывшемся окне Chamfer Edges (Фаска ребер) задайте параметру величины фаски значение, равное 3. Затем щелкните на кнопке OK для завершения операции создания фаски. Теперь изгиб крыла над аркой имеет более естественные очертания (рис. 12.71).

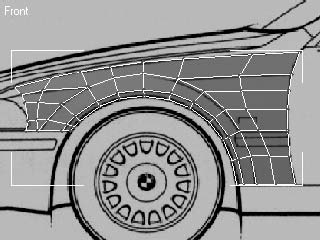

Рис. 12.70. Полигоны, достроенные над аркой и по верху крыла

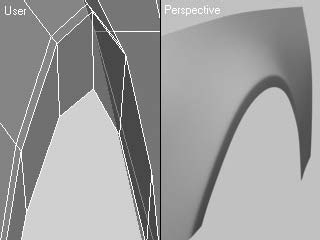

Рис. 12.71. Ребра, сформированные фаской в окнах проекций User (Пользовательская) (справа) и Perspective (Перспектива) (слева)
Напомню, что в окне проекции Perspective (Перспектива) представлен экземпляр объекта, с которым вы работаете, но только со сглаживанием.
Продолжите наращивание полигонов вправо, сначала до места соединения передней и задней двери, затем до места соединения задней двери и крыла.
Обратите внимание, что в окне проекции To p (Сверху) боковая линия геометрии автомобиля в местах расположения дверей почти ровная, поэтому, чтобы передать форму кузова, вам достаточно построить вертикальные ребра в местах стыковки дверей (рис. 12.72).
Принципы построения заднего крыла такие же, как и переднего: ребра строящегося объекта должны пройти по характерным изломам крыла, огибая арку заднего колеса. Затем продолжите построение полигонов вплоть до дверей багажника, огибая заднюю фару. Высота строящихся полигонов должна быть ограничена сверху линией излома геометрии кузова, а снизу – бампером.
