Рис. 9.171. Объекты, подготовленные для булевой операции вычитания

Выделите держатель и выполните команду Create ► Compound ► Boolean (Создание ► Составные объекты ► Булев). В свитке Pick Boolean (Указать булев) щелкните на кнопке Pick Operand B (Указать операнд Б) и в одном из окон проекций выберите построенный цилиндр в качестве второго операнда. В результате у вас должна получиться геометрия верхней части держателя, как показано на рис. 9.172.

Займемся моделированием ручки душа. Здесь форма объектов сама подсказывает способы моделирования: наконечник с сеткой необходимо выполнять при помощи NURBS, среднюю часть как Surface-поверхность, а конечную – вращением сплайна.

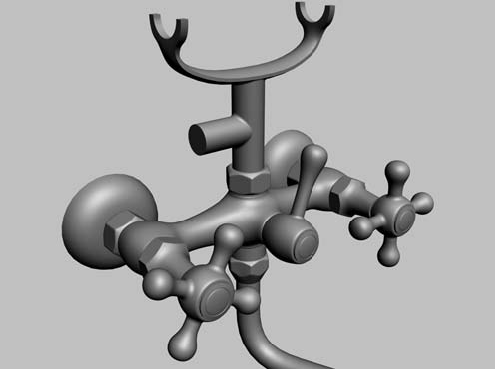

Рис. 9.172. Модель на данном этапе

Перейдем к построению NURBS-кривых. Основная форма, завершающаяся сеткой, напоминает колокольчик размером 50 x 55 мм. Ее мы сейчас и построим (рис. 9.173).

Рис. 9.173. Форма CV-кривой

Постройте NURBS-кривую и примените к ней инструмент Create Lathe Surface (Создать поверхность вращением) плавающей палитры инструментов NURBS так же, как это описано выше для ручек кранов. В результате у вас должен получиться объект, подобный показанному на рис. 9.174.

Рис. 9.174. Поверхность, построенная вращением

Построение второй CV-кривой у вас не должно вызвать проблем, так как мы уже не раз выполняли такое построение, кроме того, данная кривая имеет простую форму (рис. 9.175).

Рис. 9.175. CV-кривая для формы вращения

Как и в предыдущих случаях, необходимо выполнить сглаженное объединение двух построенных объектов. Как вы уже знаете, чтобы построить фаску между двумя объектами, необходимо в первую очередь присоединить одну поверхность к другой (воспрользовавшись иструментом Attach (Присоединить)), а затем применить инструмент Create Fillet Surface (Создать поверхность-фаску)

плавающей палитры NURBS. В результате должна получиться законченная верхняя часть ручки душа (рис. 9.176).

Для построения средней, пластмассовой, части ручки снова обратимся к Surface-поверхности. В данном случае это будет оптимальный и самый быстрый способ решения проблемы, связанной с нестандартной формой объекта.

Начните с того, что в окне проекции Left (Слева) постройте окружность, используя сплайн NGon (Многоугольник) радиусом 10 мм. При этом для получения окружности необходимо в свитке Parameters (Параметры) настроек многоугольника установить флажок Circular (Окружность) (рис. 9.177).

Скопируйте данную или постройте новую окружность, но с радиусом 14 мм. Дальнейшая модификация окружностей не представляет сложности, но будьте внимательны при ее выполнении.

1. Выделите большую окружность (если она еще не выделена).

2. Щелкните на ней правой кнопкой мыши и преобразуйте ее в Editable Spline (Редактируемый сплайн).

3. Перейдите на уровень редактирования вершин и выделите все вершины, относящиеся к сплайну (должно быть шесть).

4. Примените к ним Fillet (Закругление), для чего в свитке Geometry (Геометрия) введите в поле рядом с кнопкой Fillet (Закругление) значение 1 (на рис. 9.178 это внешние парные вершины).

5. Перейдите на уровень редактирования сегментов и выделите шесть больших сегментов сплайна, принадлежащих окружности.

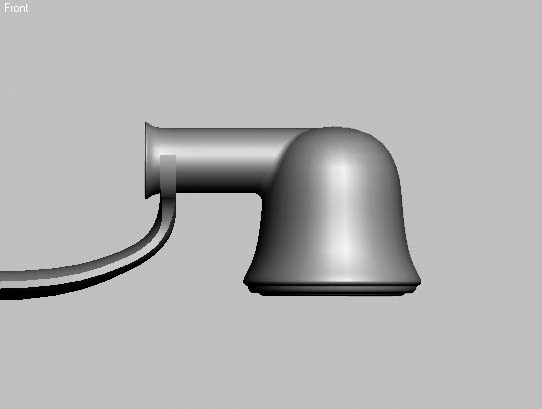

Рис. 9.176. Построенная часть ручки душа

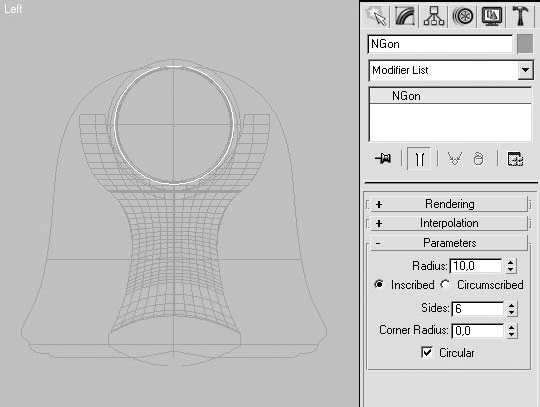

Рис. 9.177. Окружность, построенная при помощи сплайна NGon (Многоугольник)

6. В поле рядом с кнопкой Divide (Разделить) свитка Geometry (Геометрия) установите значение 1 и щелкните на кнопке Divide (Разделить). В результате большие сегменты разделятся посередине на две части.

7. Перейдите на уровень редактирования вершин и выделите те шесть вершин, которые образовались в результате выполнения предыдущей операции.

8. Используя инструмент Select and Uniform Scale (Выделить и равномерно масштабировать), масштабируйте все выделенные вершины к центру так, чтобы они расположились на линии меньшего сплайна (см. рис. 9.178).

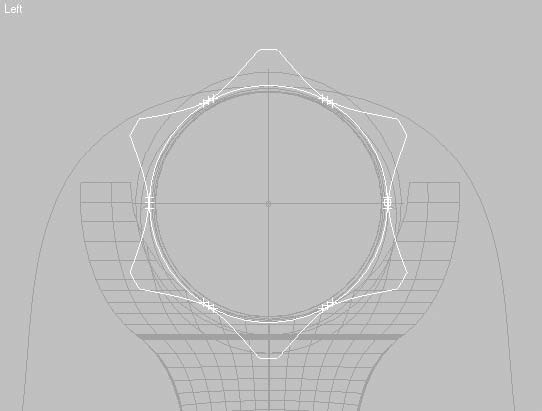

Рис. 9.178. Внешняя окружность после редактирования вершин

Выполните описанные операции для меньшего сплайна, за исключением того, что для выполнения команды Divide (Разделить) необходимо выделять не большие сегменты, а маленькие, а также того, что смещение вершин не требуется (рис. 9.179).

Рис. 9.179. Расположение вершин на меньшей окружности

Для построения формы ручки нам потребуется всего пять сплайнов, поэтому после того как будет скорректирована их форма, необходимо копировать сплайны меньшего диаметра для получения еще трех таких же окружностей. Расположите их в окне проекции Top (Сверху) так, чтобы большой сплайн с криволинейной формой находился в середине построенного ранее держателя, а по краям располагались по два меньших сплайна окружности. Причем размеры второго и четвертого сплайнов необходимо немного увеличить. Это нужно для того, чтобы ручка слегка изгибалась по всей длине (рис. 9.180).

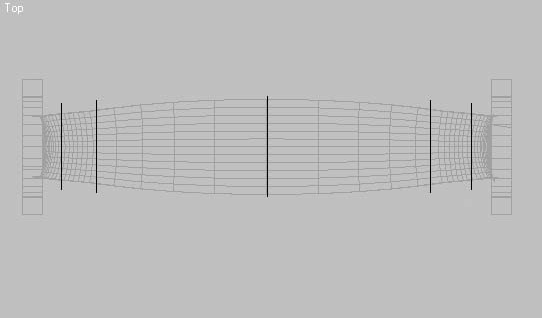

Рис. 9.180. Расположение сплайнов в окне проекции Top (Сверху)

Прежде чем перейти к созданию поверхности, необходимо построить поперечные сплайны, соединяющие только что построенные формы поперечного сечения. Аналогичные действия мы производили уже не раз, поэтому я лишь вкратце напомню последовательность их выполнения и укажу особенности моделирования.

1. Используя команду Attach (Присоединить), объедините все сплайны в один объект.

2. В два этапа постройте поперечные сечения при помощи команды Cross Section (Поперечное сечение) из свитка Geometry (Геометрия):

1) установите переключатель области New Vertex Type (Тип новых вершин) в положение Smooth (Сглаживание) и создайте поперечные сечения для средней части между вторым, третьим и четвертым сплайнами;
