В случае, когда горячей воды нужно много и постоянно, хозяева предпочитают не покупать мощный двухконтурный котел, а создают домашнюю сеть горячего водоснабжения, подогнав ее под конкретные условия. Вариантов таких сетей множество. Самым популярным является тот, при котором используется отопительный одноконтурный котел вместе с накопительным водо-водяным теплообменником (бойлером). Принципиальная схема автономной системы горячего водоснабжения представлена на рис. 92.

Рис. 92. Принципиальная схема подключения автономной системы горячего водоснабжения для отопления и горячего водоснабжения: 1 – котел; 2 – расширительный бак; 3 – шаровый кран; 4 – циркуляционный насос; 5 – бойлер; 6 – предохранительный клапан; 7 – расширительный бак горячего водоснабжения; 8 – рециркуляционный насос; 9 – фильтр; 10 – обратный клапан; 11 – устройство автоматического заполнения системы

Конструкции и технические параметры теплообменников зависят от проектных решений. До недавнего времени применялись в основном кожухотрубные теплообменники. Но они обладали следующими недостатками:

• большие размеры;

• значительный вес;

• трудоемкость монтажа и обслуживания;

• возможность возникновения межконтурных перетечек;

• невысокие коэффициенты теплопередачи;

• малый КПД.

У новинок – пластинчатых теплообменников – таких недостатков нет. Напротив, они обладают компактными размерами, имеют высокий коэффициент теплопередачи и КПД свыше 99%.

При монтаже домашних сетей горячего водоснабжения необходимо устраивать цепи рециркуляции горячей воды. Они представляют собой трубопровод в виде петли, идущий от бойлера рядом с точками разбора горячей воды и возвращающийся обратно к бойлеру (рис. 93).

Рис. 93. Организация рециркуляции горячей воды: 1 – бойлер; 2 – петлеобразный трубопровод; 3 – вентили разбора горячей воды

Благодаря рециркуляции горячая вода постоянно перекачивается и поступает к потребителю уже через 1—2 с после открытия водоразборного крана. Без этого устройства поступления горячей воды нужно было бы ждать от 5 до 25 с, в зависимости от удаления водоразборного крана от теплообменника. Кроме долгого ожидания горячей воды, отсутствие рециркуляции приводит к неоправданно большому расходу воды, которая просто сливается в канализацию.

Газовые водогрейные колонки представляют собой прямоточные газовые нагреватели. Широкую популярность они приобрели еще в прошлом веке, но и в наши дни их используют почти повсеместно.

Газовые водогрейные колонки пользуются такой популярностью потому, что можно быстро и в любое время суток получать горячую воду в любых количествах. Необходимо провести в дом только газ и холодную воду, а также установить колонку.

На российском рынке имеется широкий спектр водогрейного оборудования, и большая доля принадлежит именно газовым колонкам. Поскольку колонки работают на природном газе, они должны иметь «Сертификат соответствия» Госстандарта России и разрешение госгортехнадзора на эксплуатацию.

Чаще всего покупатели приобретают оборудование российских, немецких и итальянских фирм-производителей. Это обусловлено тем, что немцы и итальянцы выпускают водогрейное оборудование, адаптированное к нашим условиям.

При выборе газовой колонки необходимо обратить внимание на такие факторы, как:

• минимальное давление воды на входе в газовую колонку;

• диаметр трубы подводки и давление в газовой магистрали;

• количество точек горячего водоразбора и используемое сантехническое оборудование;

• мощность прибора и его производительность;

• размеры и конструктивное исполнение;

• внешний вид и цена оборудования.

И еще следует знать, что для всех водогрейных приборов есть единое правило: 1 кВт нагревает до 25° С не более 0,57 л воды в минуту. Поэтому, если имеется большая потребность в горячей воде, нужно выбирать агрегат большой мощности.

Современные модели газовых колонок довольно сильно отличаются от своих предшественниц. Например, температура горячей воды поддерживается на постоянном уровне автоматически. В модифицированных колонках для этих целей установлены моделирующие горелки, в которых поток воды сам управляет потреблением газа. Довольно популярной стала электронная диагностика неисправностей. Результаты обследования агрегата выводятся на дисплей.

Самые популярные типы проточных газовых нагревателей, имеющихся на российском рынке, представлены в табл. 56.

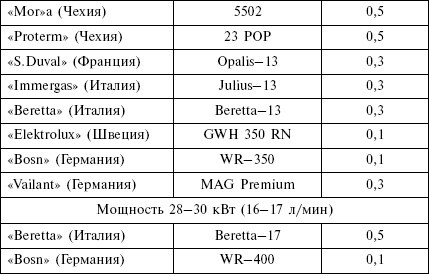

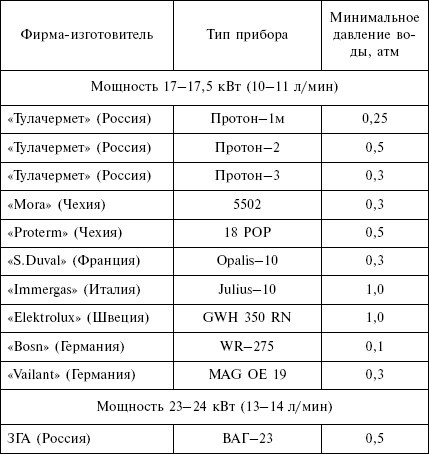

Таблица 56

Основные типы газовых водогрейных колонок

Газовые колонки состоят из корпуса, змеевика, газового и водяного редукторов и систем автоматики, которые прекращают подачу газа при снижении давления воды или отсутствии тяги в дымоходе. Современные модели колонок оснащены тремя степенями защиты:

• от перегрева;

• от утечки газа при угасании пламени;

• от утечки газа при отсутствии тяги в дымоходе. Некоторые модели имеют дополнительную защиту

от избыточного давления или отсутствия воды в теплообменнике.

Раньше газовые колонки разжигались спичками. Происходило это так. Зажженную спичку подносили к запальнику и открывали кран подачи газа. Газовая горелка зажигалась автоматически после открывания водоразборного крана.

В современных моделях спички не нужны. Газовые колонки оснащены пьезо– или электророзжигом. В колонках, имеющих электрический розжиг, запальник не горит, а газовая горелка начинает работать автоматически после открывания водоразборного крана. После закрывания этого крана горение прекращается автоматически.

Во многих странах Европы пьезорозжиг не пользуется популярностью, потому что из-за постоянного горения запальника происходит повышенный расход газа. Более экономичными считаются колонки, имеющие электророзжиг.

Для установки газовой колонки в доме необходимо наличие:

• газовой магистрали;

• водопровода;

• отдельного вытяжного канала в дымоходе. Некоторые современные модели можно монтировать

при отсутствии дымохода, т. к. они имеют закрытую камеру сгорания, в которой есть коаксиальный дымоход, выходящий через стену дома. Отработанные газы выбрасывает наружу специальный вентилятор, а воздух для горения поступает по специальной трубе. При установке такого оборудования необходимо соблюдать технологические правила и следить, чтобы продукты горения не попадали в окна и каналы приточной вентиляции.

Эти агрегаты имеют возможность нагревать большое количество воды, создавая нужный уровень комфорта при достаточно высоком КПД.

Напольные газовые водонагреватели представляют собой емкостные устройства, в которых объединены две функции – накопление горячей воды и ее нагрев с помощью достаточно мощной газовой горелки. Например, водонагреватель объемом 150 л может обеспечить горячей водой 3—4 водоразборных крана.

Такого рода водонагреватели можно использовать и как отопительный котел. Изготавливаются они в виде напольного бака цилиндрической формы. Накопитель бака имеет наружное утепление. Внутри бака выполнен водо-водяной теплообменник, воду в котором греет горелка, работающая на газе или жидком топливе.

Напольные обогреватели оснащены приборами управления и системой автоматической защиты с подведенной к ним под давлением холодной водой. Затем эта вода после подогрева распределяется по водоразборным точкам и подается на верхние этажи. Внутренние стенки бака имеют защитный противокоррозионный слой.

Напольные обогреватели бывают объемом от 80 до 280 л.

Эти агрегаты становятся все более популярными в России. При их установке не требуется устраивать вытяжную трубу, выбирать подходящее помещение и пр. Для бесперебойной работы такого прибора достаточно выполнения всего двух условий: своевременная подача холодной воды и снабжение электрической энергией.
