На некоторые трубы наносится дополнительный защитный антидиффузный слой из этиленвинилового спирта (EVON) толщиной 0,2—0,25 мм.

Металлополимерные трубы выпускаются двух типов:

– в трубах первого типа алюминиевая фольга расположена между одинаковыми по толщине слоями полимера. Такие трубы не рассчитаны на низкие температуры окружающей среды: при замерзании теплоносителя они разрушаются. Маркировка таких труб выглядит так: «PEX-Al-PEX»;

– в трубах второго типа алюминиевая фольга располагается между разными по толщине полимерными слоями, при этом наружный слой полимера довольно тонкий и осуществляет защитную функцию. Слои скрепляются с помощью клеевой прослойки или посредством полимера, затекающего в щели алюминиевой фольги.

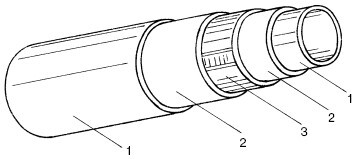

Рис. 46. Металлополимерная труба: 1 – полиэтилен; 2 – клей для плотного соединения пластика и металла; 3 – алюминиевая фольга, сваренная внахлестку

Способ соединения алюминиевой фольги также оказывает влияние на физико-механические и технические качества металлополимерных труб. Фольга соединяется двумя способами – внахлест и стык в стык.

МПТ изготавливаются и поступают в продажу бухтами диаметром 12—16 мм и длиной 2 м. Бывают трубы и большего диаметра – до 110 мм, что дает возможность использовать их в стояках и магистралях.

Минимально допустимая степень сшивания полиэтиленового слоя, согласно зарубежному стандарту DIN 16892, составляет:

• для PEX a – 75%;

• для PEX b – 65%;

• для PEX c – 60%.

Металлополимерные трубы, имеющиеся на российском рынке, в основном изготовлены за рубежом.

Такие трубы очень популярны в странах Западной Европы и США. Там их используют для прокладки канализационных, вентиляционных и водопроводных сетей.

Появились эти трубы в начале ХХ в. Они представляют собой изделие, состоящее из бетона и асбеста, который по своему химическому составу близок к бетону, а по механическому – к стали. Благодаря этому трубы, изготовленные из асбестоцемента, имеют высокую прочность, стойкость к коррозии, невысокий уровень теплопроводности (поэтому вода в них практически не замерзает).

Самым удивительным свойством асбестоцемента является то, что при контакте с горячей водой он не только не разрушается, а наоборот, становится только прочней.

Асбестоцементные трубы бывают двух видов:

– ненапорные, используемые для стоков, вентиляции и канализации, а также для прокладки кабеля;

– напорные (усиленные) – для водогазопроводных систем.

В России асбестоцементные трубы изготавливаются диаметром 100—500 мм и длиной до 5 м.

Асбестоцементные трубы нельзя использовать для отвода дымовых газов от печей и каминов, а также прокладывать в зоне действия огня, потому что при воздействии высокой температуры трубы разрушаются.

Соединительные элементы для стальных трубопроводов представляют собой фасонные изделия с внутренней резьбой. Внутренняя резьба производится с помощью метчиков, а наружная – с помощью клуппов. Если во время нарезания резьбы применялись смазочно-охлаждающие эмульсии, уменьшающие трение, то резьба будет качественной и прослужит долго.

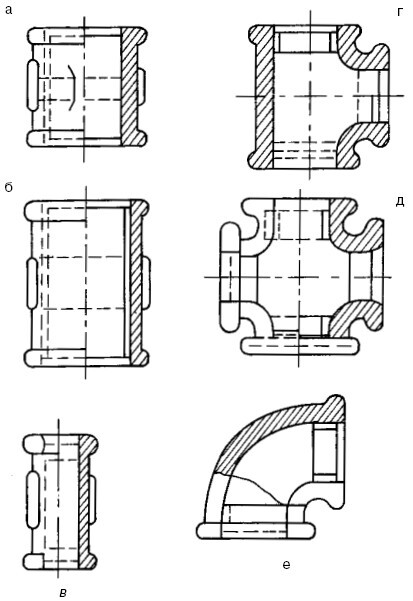

Рис. 47. Изделия из ковкого чугуна для соединения труб: а – муфта короткая прямая; б – муфта длинная прямая; в – муфта компенсирующая; г – тройник прямой; д – прямой крест; е – угольник прямой

Для соединения элементов в стальных трубопроводах используются детали, выполненные из ковкого чугуна (рис. 47), например:

• прямые муфты;

• компенсирующие муфты;

• прямые тройники, кресты и угольники;

• переходные тройники, кресты и муфты;

• футорки;

• тройники и кресты с двумя переходами;

• контргайки, колпаки и пробки.

В табл. 37, 38 и 39 даны размеры соединительных элементов из ковкого чугуна.

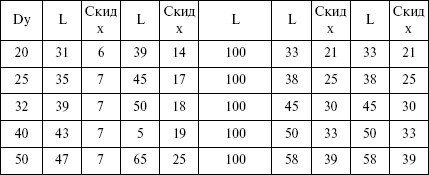

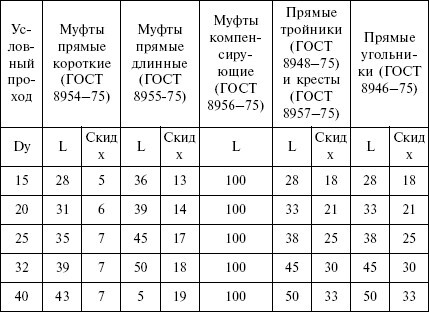

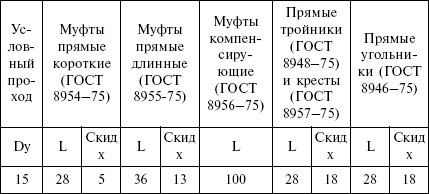

Таблица 37

Размеры прямых и компенсирующих муфт, прямых тройников, крестов и угольников из ковкого чугуна, мм

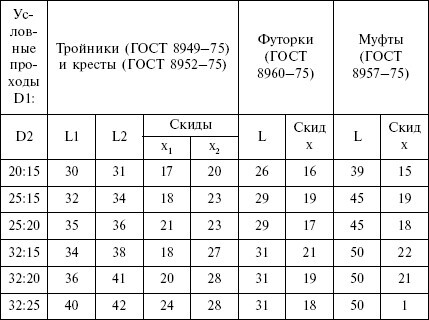

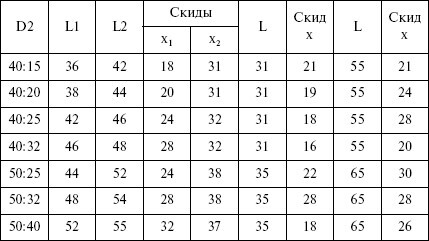

Таблица 38

Размеры переходных муфт, тройников, крестов и футорок из ковкого чугуна, мм

Таблица 39

Размеры чугунных контргаек, колпаков и пробок, мм

Соединительные элементы для медных труб изготавливаются из меди такого же качества, т. е. в металле не должно быть примесей больше, чем 0,1%, а также из латуни и бронзы. Медные фитинги изготавливают двух видов: разъемные и неразъемные. Неразъемные изделия соединяют пайкой или сваркой. Разъемные изделия – это фланцы и зажимные фитинги.

Такого рода изделия предназначены для регулировки работы водяной отопительной системы. При необходимости арматура может отключить отдельный участок сети.

Поскольку любая водяная отопительная система имеет в своем составе генератор тепла, отопительные приборы и сеть трубопроводов, запорно-регулирующую аппаратуру подразделяют на несколько групп:

1. Арматура обвязки водогрейного котла.

2. Радиаторная арматура, устанавливаемая возле отопительных приборов.

3. Трубопроводная арматура, регулирующая поток теплоносителя.

К этой группе можно отнести:

• элементы безопасности котла (манометр, предохранительный клапан и воздухоотводчик);

• датчики потока и давления, блокирующие работу котла в случае остановки циркуляции системы или превышения максимально допустимого давления;

• гидравлический сепаратор, необходимый для увязки и гидравлической балансировки разветвленных систем отопления;

• установки подпитки, позволяющие автоматически поддерживать постоянное давление в отопительной системе (для системы с утечкой теплоносителя);

• воздухоудалители (воздушники).

Данную группу изделий устанавливают на подводках к отопительным приборам. Она предназначена для регулирования потока теплоносителя, который подается в отопительный прибор, а также теплоотдачи этого прибора.

Теплоотдачу отопительного прибора можно регулировать двумя способами – количественно и качественно.

Первый способ заключается в том, что изменяется количество воды, поступающей в прибор. Качественный способ контролирует температуру воды, выходящей из котла.

Радиаторная арматура имеет в своем составе:

• регулировочные краны;

• термостатические клапаны (термостаты, терморегуляторы);

• воздухоотводчики;

• нижнюю арматуру, дающую возможность подсоединять отопительный прибор к трубопроводу;

• боковой инжекторный узел, благодаря которому отопительный прибор можно перевести с бокового подсоединения на нижнее;

• запорные и сливные клапаны, с помощью которых можно отключить отдельно взятый отопительный прибор без спуска воды из всей системы.

Краны двойной регулировки и трехходовые краны

Регулировочные краны устанавливают на подводках к отопительным приборам.

Кран двойной регулировки (рис. 48). Этот элемент применяют в однотрубных системах водяного отопления с верхней разводкой. Он представляет собой корпус с бронзовым стаканом с двумя боковыми окошками. В нижней части шпинделя, к которому присоединен корпус крана, выполнена наружная резьба.
