Начавшиеся в конце июля ходовые опробования энергетической установки корабля проходили в районе Одессы. Вибрации турбин и перегрева подшипников не наблюдалось. Вибрация корпуса так же находилась в пределах нормы. После нескольких попыток удалось достичь частоты вращения роторов турбин 400 об/мин и их мощности 50 200 л.с. Поддерживался такой режим в течение 40 мин, хотя планами испытаний предполагалось довести время стабильной работы главной корабельной энергетики до 1 ч, а ее мощность до 52 200 л.с. Причины неудачи заключались в несогласованной работе не отрегулированных клапанов турбин и недостаточном количестве подаваемого пара, поскольку топливо к форсункам котлов поступало с недостаточным давлением, а сами форсунки оказались установленными с отклонением от оптимальных направлений распыления огневого факела.

Хуже дело обстояло с работой системы питания котлов водой: из-за не очистки ее перед выходом в море от мусора и грязи ходовые испытания прервались 5 августа аварией котла № 10 и порчей водяных цилиндров импортных питательных насосов всех котлов и в большей степени насоса десятого котла, потребовавшей для устранения неисправности станочной расточки цилиндра этого насоса.

Программа сдаточных испытаний энергетической установки, вооружений, систем и устройств составлялась в ТУ УВМС и включала, в числе прочего: “прогоны” крейсера на мерной миле на скоростях 14, 18, 21, 25, 27, 29 уз; артиллерийские стрельбы (два выстрела из каждого 180-мм орудия, два залпа всем 180-мм калибром и для определения скорострельности 10 выстрелов одним из 180-мм орудий); торпедные стрельбы; испытания рулевого устройства, противоминного вооружения (параванных охранителей), подкрепления башен и механизмов башенных установок, средств химической защиты, катапульты и устройства подъема на борт гидросамолета, корабельных пневматической почты и радиотрансляции; определение остойчивости, мореходных качеств, величины забрызгиваемости носа и кормы, параметров вибрации мачт.

Официальные сдаточные испытания начались 27 августа 1931 года и начались с якорного этапа, то есть с испытаний вооружения, систем, оборудования работу которых представлялось возможным проверить и без выхода в море. Начало ходовых сдаточных испытаний назначили на 2 октября. Вернуться с них в Николаев намечалось 22 октября, после чего заводам- участникам постройки предоставлялся месяц на исправление замечаний.

1 декабря 1931 года планировалось осуществить передачу корабля флоту, но обширные и подробные испытания достроенного с недоделками корабля оказались продолжительнее ожидаемых. Так испытания действия механизмов установок МК-1-180 начались 27 ноября, а испытания башен стрельбою 8 декабря. В последний раз на испытания артиллерии “Красный Кавказ” выходил в море 7 января, а на испытания турбин на полном ходу - неделей позже.

Только 25 января 1932 года - через пять месяцев после начала государственных сдаточных испытаний и более, чем через восемнадцать лет после закладки на стапеле - крейсер вошел в состав боевых кораблей флота. Этот день - день первого подъема военно-морского флага - в соответствии с Корабельным уставом Советского ВМФ ежегодно торжественно отмечался в течение всей последующей службы “Красного Кавказа”.

Как был устроен крейсер “Красный Кавказ”

Кораблестроительные элементы

Водоизмещение: стандартное 7560 т, нормальное 8200 т, полное 9030 т.

Размерения: длина наибольшая 169,5 м, ширина наибольшая (с броней) 15,71 м, осадка: при нормальном водоизмещении 5,93 м на миделе; при полном водоизмещении 6.17 м носом, 6,59 м кормой.

Скорость хода при наибольшей суммарен мощности энергетической установки - 26 уз, дальность плавания: при скорости хода 26 уз - 700 миль; при скорости хода 14 уз — 1490 миль.

Высоты над ватерлинией: верхняя палуба - 2,6 м, палуба бака на участке от форштевня до 20 шп - 5,65 м. Палуба бака на участке от 20 шп до кормовой переборки зa 72 шп - 4,75 м, палуба юта - 2,5 м, ходовой мостик - 12 м, командно-дальномерный пост - 31 м, клотик - 37 м.

Гвардейский крейсер «Красный Кавказ» (1926-1945) - img_10.jpg

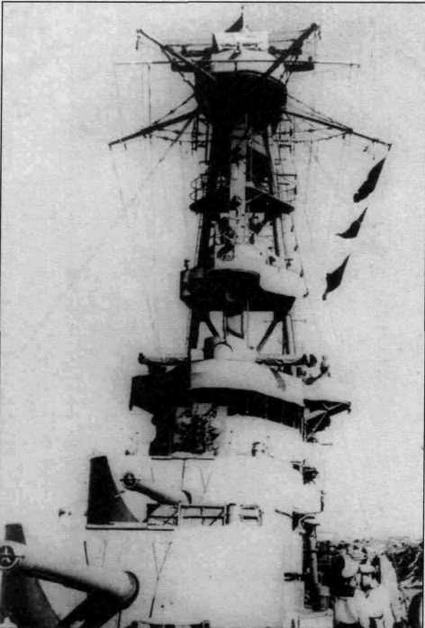

Башни главного калибра крейсера

Бронирование

Главный бортовой пояс состоял из -5- мм крупповской цементированной стада пояс шел от 0 до 133 шп, шпация поперечного набора 1200 мм). Броневые плиты имели длину 6,0 м, верхняя кромка пояса заходилась на уровне нижней палубы, ниж- ~ля кромка на уровне платформ бортового коридора. Пояс имел высоту 2100 мм и возвышался над водой при нормальном водоизмещении на 850 мм.

Верхний бортовой пояс из крупповской —цементированной стали толщиной 25-мм, так же как и нижний шел от 0 до 133 шп. Верхняя кромка пояса находилась на уровне верхней палубы, нижняя на уровне важней палубы. Высота пояса составляла 2305 мм.

Нижняя палуба от 0 до 133 шп и от борта до борта защищалась 20-мм палубной броней, верхняя палуба от 45 до 86 шп и гг борта до борта за исключением 3-х поясьев у диаметральной плоскости (1/4 длины корабля в средней части корпуса 25-мм палубной броней повышенного сопротивления. У диаметральной плоскости шла 20-мм палубная броня обыкновенных и механических качеств (длина бронирования от 45 до 86 шп, ширина бронирования - три пояса у диаметральной плоскости.

Траверс на 133 шп шел от нижней до верхней палубы, замыкал верхний бортовой пояса и защищался 25-мм крупповской нецементированной сталью. 75-мм крупповская цементированная сталь от платформы до нижней палубы замыкала главный бортовой пояса. Броневые колосники в дымоходах и вентилиционных шахтах на уровне верхней палубы состояли из полос 20-мм палубной брони обыкновенных механических качеств, кожухи дымовых труб от нижней до верхней палубы из 20-мм крупповской нецементированной стали, элеваторы выше верхней палубы из 20-мм крупповской нецементированной стали.

Стенки одноярусного помещения рубки защищались 125-мм крупповской цементированной сталью, крыша — 75-мм крупповской нецементированной сталью, платформа помещения рубки - 50-мм крупповской нецементированной сталью, основание рубки от верхней палубы до платформы помещения рубки - 25-мм крупповской нецементированной сталью, труба защиты приводов и проводов от верхней палубы до платформы помещения рубки - 75-мм кованной, термически обработанной сталью.

Гвардейский крейсер «Красный Кавказ» (1926-1945) - img_11.jpg

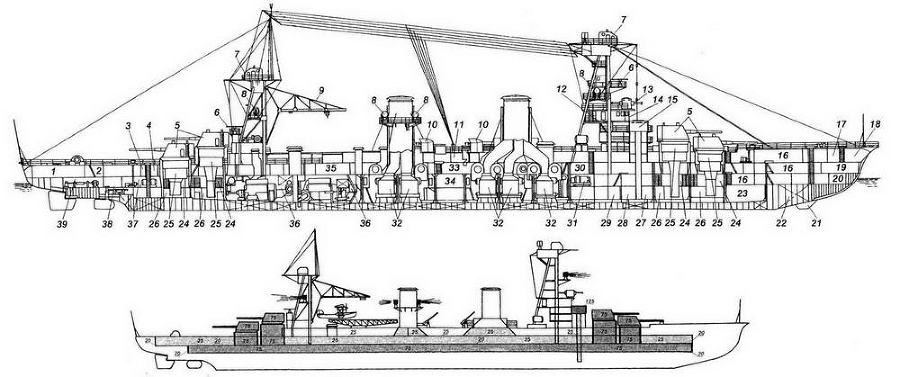

Продольный разрез (вверху) и схема бронирования (внизу) легкого крейсера "Красный Кавказ":

1 - салон начальника Морских сил и газоубежище; 2 - коридор; 3 - парикмахерская; 4 - буфет старшего командного состава; 5 - башни 180-мм орудий; 6 — зенитный 1,5-метровый дальномер ДМ-1,5; 7- КДП-6 (Б-22); 8 - боевой прожектор; 9 - подъемный кран; 10 -100-мм АУ системы Минизини; 11 - радиорубка; 12 - платформа 3-метровых дальномеров ДМ-3; 13 - 6-метровый дальномер ДМ-6; 14 - ходовая рубка; 15 - боевая рубка; 16 - кубрики личного состава; 17 - плотничная и малярная; 18 - тентовая; 19 - помещение первосрочных вещей; 20 - тросовое помещение; 21 - устройство для крепления паравана; 22 - цистерна пресной воды; 23 - кладовая мокрой провизии; 24 - погреб полузарядов; 25 - подбашенное отделение башен 180-мм орудий; 26 - погреб снарядов; 27 - центральный артиллерийский пост; 28 - помещение гирокомпаса; 29 - минный погреб; 30 - погреб 45-мм выстрелов; 31 - помещение турбо-динамо; 32 - КО; 33 - мастерские; 34 - погреб 100-мм выстрелов; 35 - помещение турбовентилятоов; 36 - МО (турбинное отделение); 37 - помещение дизель-динамо; 38 - румпельное отделение малого руля; 39 - румпельное отделение большого руля.

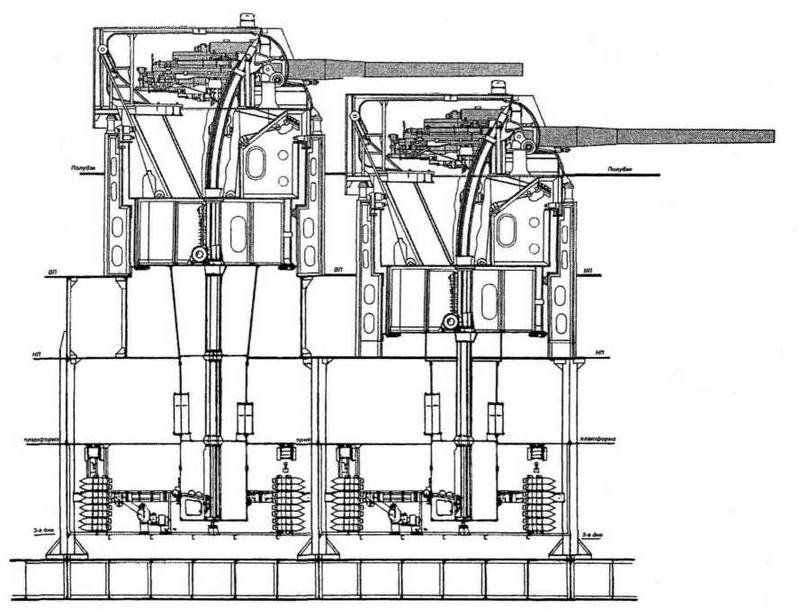

Артиллерийские системы, находившиеся на вооружении крейсера Красный Кавказ
Гвардейский крейсер «Красный Кавказ» (1926-1945) - img_12.jpg
