Здесь следует вспомнить, что применение для подводного хода электромотора, получающего энергию от аккумуляторов, и электрическое управление механизмами подводного корабля – все это было предложено еще С. К. Джевецким в созданных им конструкциях.

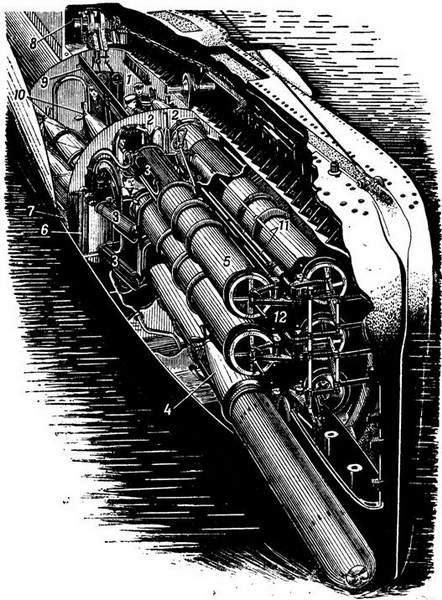

Расположение торпед в носовой части подводной лодки:

1- Торпедный отсек с шестью запасными торпедами. 2 – Водонепроницаемые люки в переборке торпедного отсека для погрузки торпед в аппараты, л -Баллон со сжатым воздухом для стрельбы торпедами. 4 – Сжатый. воздух выбрасывает торпеду из аппарата. 5 – Труба торпедного аппарата. 6 – Резервуар со сжатым воздухом. 7 – Гидрофон. 8 – Брашпиль для подводного якоря. 9 – Подвесной рельсовый путь для погрузки торпед. 10 – Запасные торпеды, подготовленные к погрузке в трубы аппаратов. 11 – Привод для открывания крышек торпедных аппаратов. 12 – Передние крышки торпедных аппаратов.

На пути к моторам электрический ток перехватывается главной электростанцией корабля. Здесь установлен щит управления. От главной станции ток идет к вспомогательным маленьким станциям, размещенным в отдельных помещениях корабля. На ответственности электриков подводной лодки лежит забота о всем сложном электрохозяйстве: о десятках моторов, о сотнях элементов в аккумуляторной батарее, о километрах проводов, извивающихся по всем помещениям корабля.

Подводные лодки выполняют различные боевые задачи, поэтому они подразделяются на разные типы. Каждый тип имеет свое назначение.

Так например, существуют подводные лодки большого типа. Это большие корабли, от 1 тысячи до 3 тысяч тонн надводного водоизмещения. Они способны проходить в надводном положении огромные расстояния -до 18 тысяч миль – и вести операции на океанских просторах далеко от своих баз. Их основное оружие – торпеды, но вооружены они еще и артиллерией.

На очень больших лодках устанавливаются даже крупнокалиберные орудия. Их снаряды могут причинить значительные повреждения неприятельскому надводному кораблю.

Лодка большого типа самостоятельно борется против неприятеля, подстерегая его корабли на путях сообщения. Месяц-полтора такой подводный корабль может не покидать своего поста. Как говорят моряки, такая лодка обладает большой автономностью. Это значит, что она может надолго оторваться от своей базы. Конечно, чем больше запасов на лодке, тем больше ее автономность. Лодки большого типа быстроходны, их надводная скорость достигает 22 узлов, а подводная-11 узлов.

Есть еще подводные лодки среднего типа. Такие лодки предназначены для боевой службы на менее удаленных расстояниях от своих баз. Их водоизмещение колеблется между 500 и 1000 тонн. Запасы топлива, пресной воды, провизии и торпед на них меньше. Двигатели надводного и подводного хода менее мощны. Такие подводные лодки проходят расстояния до 5 тысяч миль. При этом их надводная скорость 14-18 узлов, а подводная – 8-10 узлов. Эти подводные лодки обладают уже меньшей автономностью, они уходят из своих баз на 20-25 суток.

Существуют еще подводные лодки малого типа. Их водоизмещение – до 450 тонн. На воде они передвигаются со скоростью 13-14 узлов, а под водой – 6-8 узлов. Такие подводные корабли берут с собой мало запасов и торпед. Поэтому они уходят недалеко от базы и не надолго.

Не у всех подводных лодок торпеда – главное оружие. Есть и Такие подводные лодки, у которых главное оружие – мина. Это подводные заградители. Незаметно забирается такая лодка в неприятельские воды и усеивает их минами. Всякий раз, когда особенно необходимо сохранить в секрете минное заграждение, приходит на помощь подводный заградитель. Водоизмещение подводного заградителя от 1 тысячи до 2 тысяч тонн. Он может взять с собой несколько десятков мин. Поставив их в указанном месте, подводный заградитель возвращается на базу за новым запасом. Подводные заградители вооружены и торпедными аппаратами.

Первый подводный заградитель появился во время мировой войны 1914-1918 годов в русском флоте. Эту подводную лодку (ее называли «Краб») сконструировал русский инженер-кораблестроитель Налетов для скрытной постановки активных минных заграждений в Черном море, у выхода из Дарданелл.

Скрытность делает все подводные лодки прекрасными разведчиками, когда необходимо подробно и незаметно разведать, что делается у самых подходов к базам противника, в его собственном логове.

В зависимости от величины подводного корабля экипаж его различен. На описанной нами подводной лодке около 90 человек команды; на крупнейших подводных лодках число людей доходит до 150; на средних и малых лодках – не меньше 25-30 человек.

Точные, проверенные механизмы подводного корабля нуждаются в самом тщательном обслуживании. Малейшая неисправность машины, прибора может повлечь за собой опасность в плавании, в бою. Поэтому команда подводного корабля – его -важнейшая сила. Для нее отбираются смелые, решительные, очень внимательные к своей работе люди. На подводной лодке 'каждый человек на строгом учете. Ему доверяется ответственная работа по обслуживанию какого-нибудь механизма; от его работы зависят успех плавания, победа в бою. Зазевается или нечетко будет знать свое дело рулевой, и подводный корабль, скрывающийся от близкого надводного врага, вдруг может оказаться на поверхности. Пусть это длится какую-нибудь часть минуты- все равно: удачным выстрелом или ударом своего корпуса враг может нанести смертельную рану. Если не любит, не знает свою машину моторист, не уследит за подачей топлива, за смазкой, за подшипниками и температурами, в равномерное биение сердца корабля, в шум его дизелей ворвутся стуки перебоев. Сигнальщику необходимо быстро разбираться в обстановке на море, охватить глазом воду и небо, не упустить ничего подозрительного – пусть это будет пока еще только безобидная на вид точка.

Слаженность и четкость в работе, строжайшая дисциплина, безупречная организованность- вот те качества, которые особенно необходимы экипажу подводного корабля.

Продольные разрезы правой и левой сторон подводного минного заградителя, ставящего свои милы с кормы. Назначение отдельных частей понятно из сравнения с такими же частями подводной лодки, показанными на продольном и поперечном разрезах (см. стр. 221 и 223).

У перископа в подводной лодке.

Скрытность – важнейшее преимущество подводной лодки. Как же она использует его в бою?

Зима. Резкий ветер гонит крутые волны в Финском заливе. Эти волны несут на себе уже частые льдины, и подводная лодка капитан-лейтенанта Александра Владимировича Трипольского кажется затертой, лодка уже давно несет свою боевую вахту – стережет неприятельские транспорты. Все труднее и труднее выполнять это задание. Часто случается, что «закрыт выход» на поверхность: льдины смыкаются над кораблем, и антенная стойка при всплытии упирается в ледяную «крышу». На поверхности корабль обмерзает, обрастает льдом. Точно причудливый полярный зверь, выглядит обледеневшая пушка. В таком положении трудно, если нужно, быстро погрузиться, и все же подводная лодка не отступает.

Поломки исправляются своими силами. Моряки делают возможное и невозможное, чтобы подольше не возвращаться на базу, чтобы подольше устоять на посту, потуже стянуть петлю блокады у побережья противника. Вот и теперь подводная лодка плавает на поверхности в так называемом крейсерском положении. Это значит, что на поверхности видна значительная часть корпуса судна по всей его длине – от носа до кормы. В таком положении подводные лодки делают обычные переходы, если поблизости нет вражеских судов.
