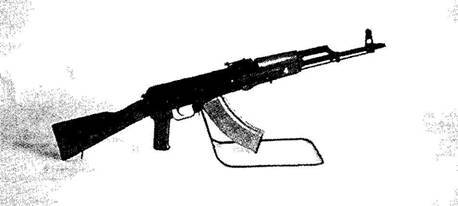

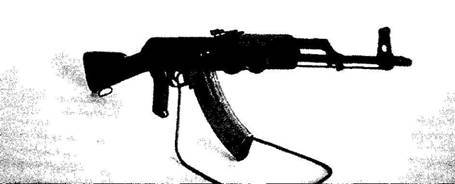

Автомат АКМ

Автомат АКМ

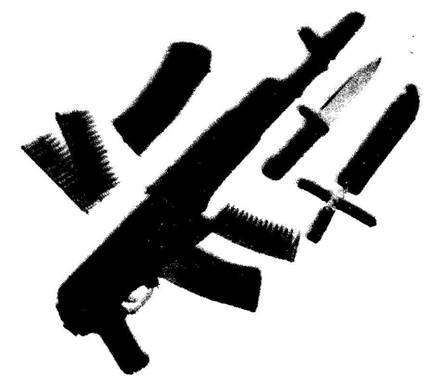

Вместо отъемного клинкового штыка был введен универсальный штык-нож мод.1 (6X4) вместе с ножнами с резиновой (на мод. 2 – пластмассовой) накладкой. Длина клинка составляла 150 мм. Любопытно, что прототипом штыка-ножа для АКМ послужил штатный нож морских разведчиков (аквалангистов).

Автомат АКМ (индекс 6П4) также имеет модификацию со складным металлическим прикладом – АКМС. Модели АКМН и АКМСН за счет крепления типа «ласточкин хвост» на левой стороне ствольной коробки приспособлены для установки подсветочных (НСП-2) и бесподсветочных (НСП-3, позже – НСПУ, НСПУМ, НСПУ-3) ночных прицелов.

На дульную часть ствола АКМ может крепиться «прибор беззвучной и беспламенной стрельбы» ПБС-1 (на АК ставился ПБС), совместно с ним применяется специальный патрон с дозвуковой скоростью пули.

Заметим, что в начале 50-х гг. развернулись работы по созданию унифицированной системы стрелкового вооружения на базе единого образца. В качестве кандидатов на базовый образец рассматривались АК, СКС и РПД. Победителем вышла схема Калашникова. После принятия АКМ и РПК сформировалось 7,62-мм семейство: на базе основных узлов и деталей изготавливались автоматы (24 узла, 95 деталей) АКМ, АКМС, АКМН и АКМСН, ручные пулеметы (33 узла, 163 детали) РПК, РПКС, РПКН и РПКСН. При этом 10 узлов и 80 деталей унифицированы в рамках семейства. Главными производителями автоматов и ручных пулеметов системы Калашникова стали Ижевский и Вятско-Полянский машиностроительные заводы.

Уже в середине 60-х гг. в войска стали поступать АКМ с пластмассовыми прикладом, цевьем и ствольной накладкой. С начала 70-х в производстве стволов стали использовать ротационную ковку (на импортном – австрийском – оборудовании).

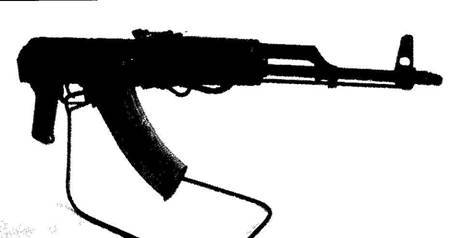

Автомат АКМС со сложенным прикладом

Отработанная конструкция и исключительно высокая надежность (включая стрельбу очередями даже при засорении песком и вымокании в грязи) создали автомату Калашникова репутацию одного из лучших образцов индивидуального автоматического оружия в мире и обеспечили ему долгую жизнь и высокую популярность. АК широко распространился по всему миру: он состоит на вооружении армий более чем 55 стран, основная часть которых – страны Азии, Африки, Ближнего Востока и Латинской Америки. В полутора десятках стран производятся собственные образцы АК Правда, эргономику автоматов отечественного производства при прицельной стрельбе несколько ухудшает короткий и низкий приклад со сравнительно узким затылком. Установка прицела в средней части оружия соответствует особенности целика с открытой прорезью и стремлению жестко связать его со ствольной коробкой, но при этом длина прицельной линии составила всего 378 мм. Впрочем, эти недостатки становятся чувствительными только при стрельбе на большие дальности и терпимы для «штурмового оружия», применяемого на дальностях последнего броска. Большой практики требует обращение с переводчиком-предохранителем, поскольку при быстрой изготовке флажок «проскакивает» положение непрерывного огня, как раз необходимое при внезапных столкновениях. В плане разборки и сборки автомата для многих пользователей оказывается неудобным флажок замыкателя газовой трубки. Автомат отличается избытком выступающих деталей.

Характеристики АК-47 АКМ АКМС

Патрон 7,62x39 (обр. 1943 г)

Масса (неснаряженный), кг 4,07 2,93 3,13

Масса со снаряженным магазином, кг 4,7 3,6 3,8

Масса со штыком, кг 5,09 4,03 4,23

Длина со штыком, мм 1070 1020 1020

Длина без штыка, мм 870 880 880

Длина АКМС со сложенным прикладом – 640 мм

Длина ствола – 415 мм

Нарезы – 4, шаг 240 мм

Начальная скорость пули – 715 м/с

Дульная энергия – 2019 Дж

Темп стрельбы – 660 выстр./мин

Скорострельность боевая – 40/100 выстр./мин

Емкость магазина – 30 патронов

Прицельная дальность – 800/1000/1000 м

Дальность прямого выстрела по ростовой фигуре – 525 м

Исследования, проведенные в 1955-1965 гг., позволили сделать вывод, что «при относительно большом импульсе отдачи 7,62- мм патрона обр. 1943 г. возможности существенного уменьшения рассеивания пуль при автоматической стрельбе из автомата АКМ за счет улучшения его конструкции весьма ограничены». Были сформулированы тактико-технические требования на новый автомат калибра 5,6 мм (так тогда обозначали калибр малоимпульсного патрона), и уже в 1968 г. на испытания были представлены автоматы П.А. Ткачева, А.С. Константинова, А.И. Шилина, Ю.М. Соколова, Ю.К Александрова, М.Т. Калашникова. По результатам полигонных и войсковых испытаний на первое место по боевым качествам выходил автомат Константинова, кучность которого (основное требование) несколько превосходила кучность нового автомата Калашникова. Однако выбрана была система Калашникова, как обеспечивавшая большую надежность и удобство в эксплуатации, к тому же унифицированная с уже находившейся в производстве. В это же время группа конструкторов под руководством В.М. Сабельникова завершила разработку 5,45-мм патрона (5,45x39).

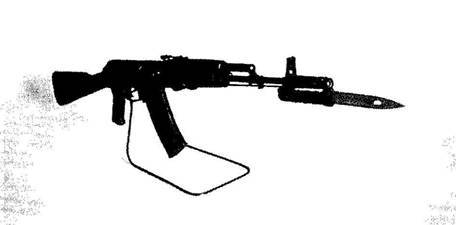

Автомат АК-74 с примкнутым штыком-ножом

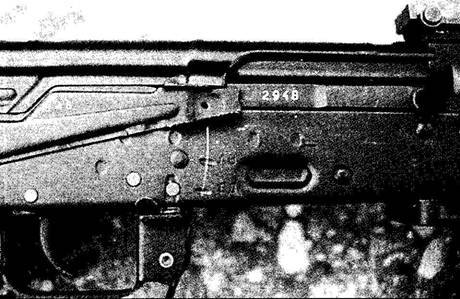

Переводчик-предохранитель АК-74 в положении ‹•ПР»

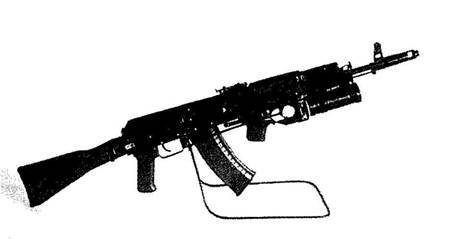

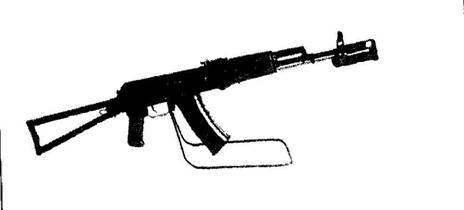

Автомат АК-74 с подствольным гранатометом ГП-25

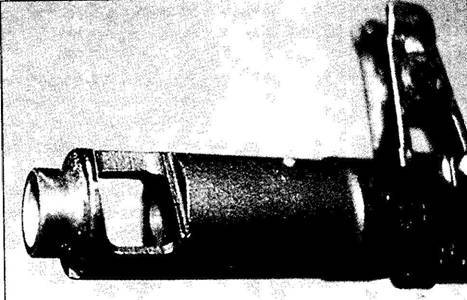

Пламегаситель-компенсатор АК-74

Уменьшение калибра и веса (в 1,5 раза), вдвое меньшее соотношение между весом пули и порохового заряда по сравнению с патроном 7,62x39 сулили значительное повышение начальной скорости пули, увеличение настильности траектории, уменьшение импульса отдачи, увеличение носимого боекомплекта без повышения общего веса выкладки стрелка.

В январе 1974 г. на вооружение был принят новый унифицированный комплекс стрелкового вооружения системы Калашникова под этот патрон – четыре модели 5,45-мм автомата и столько же 5,45-мм ручных пулеметов. Конструкция базового АК-74 («автомат Калашникова обр.1974 г», индекс 6П20) практически полностью повторяла схему АКМ, с которым унифицировано 9 узлов (36%) и 52 деталей (53%) АК-74 Широкая унификация деталей с АКМ позволила быстрее наладить производство нового оружия, упростила освоение АК-74. Массовый выпуск 5,45-мм автоматов с прекращением выпуска АКМ организовали в 1975 г. Большее число деталей (газовая камера, кольцо цевья, спусковой крючок, колодка прицела, опора мушки) стали выполнять из точных литых заготовок по выплавляемым моделям. Стволы изготавливались холодной ротационной ковкой, каналы стволов хромировали.

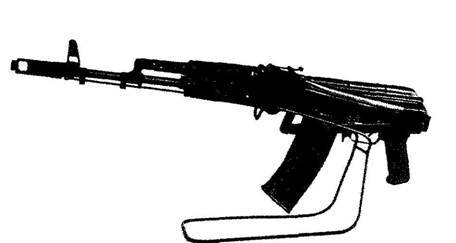

Автомат АКС-14 со сложенным прикладом

Автомат АКС-74 с откинутым прикладом и приткнутым штыком- ножом

Автомат AK-74Н

Существенным новшеством явилось двухкамерное дульное устройство, выполняющее задачи дульного тормоза, компенсатора и пламегасителя. Основным вариантом в производстве стал автомат с пластмассовыми прикладом, цевьем, ствольной накладкой.
