Ударный механизм – курковый. Усилие спуска с предварительным взведением курка составляет 2 кг, самовзводом – 5,4- 5,5 кг, т.е. обычны для боевого пистолета. Наличие самовзвода и конструктивное разделение рычага безопасного спуска курка и флажка предохранителя позволяют носить пистолет в двух положениях – «заряжен и взведен, на предохранителе» и «заряжен, со спущенным курком».

Двухсторонний флажковый предохранитель запирает курок и разобщает спуск и шептало. При спущенном курке предохранитель блокируется в положении «огонь» и наоборот – при включенном предохранителе блокируется рычаг безопасного спуска. Имеется и автоматический предохранитель, блокирующий ударник до того момента, когда будет полностью нажат спусковой крючок. Магазинного предохранителя нет, и возможен выстрел при вынутом магазине.

Двухсторонний рычажок защелки магазина расположен позади спусковой скобы и укрыт от случайного нажима. Двухрядный, с шахматным расположением патронов, магазин вмещает 12 патронов. В верхней части магазин плавно переходит в однорядный, что придает ему удобную при снаряжении форму и улучшает работу механизма питания. По израсходовании патронов подаватель магазина поднимает затворную задержку.

Спусковая скоба пистолета увеличена и позволяет стрелять в плотных перчатках. При таких размерах скобы ее передний изгиб становится не совсем ясным – у редкого стрелка при стрельбе с двух рук указательный палец второй руки вытянется так далеко.

Пистолет Mk23 Mod 0 в «полной конфигурации»

В пазах на низких выступах затвора-кожуха «ласточкиным хвостом» крепятся сменные регулируемый прицел с прямоугольной прорезью и мушка прямоугольного сечения. Прицельные приспособления могут снабжаться белыми пластиковыми вставками или тритиевыми точками.

Съемный глушитель расширительной схемы разработан Р. Найтос и снижает уровень звука выстрела до уровня «бесшумной» модели 5,6-мм пистолета «Ругер» Mk11, уже используемой силами специальных операций. Хотя инерция и вибрация глушителя при отдаче усложняют работу автоматики пистолета, начального импульса патрона вполне достаточно для надежного перезаряжания.

Установка глушителя не должна смещать среднюю точку попадания более чем на 50 мм на дальности 25 м.

Характеристики

Патрон – .45 АСР

Масса без глушителя – 1,2 кг, с глушителем и снаряженным магазином – 1,92 кг

Длина без глушителя – 245 мм

Длина ствола – 152 мм

Высота – 150 мм

Ширина – 39 мм

Емкость магазина – 12 патронов

Модель Р-1 «Вальтер» является модернизацией лучшего военного пистолета Второй мировой войны «Вальтер» Р. 38. В 1957 г. обосновавшаяся в Ульме в ФРГ фирма «Карл Вальтер Спортваффенфабрик» восстановила производство этой модели и начала ее модернизацию.

Автоматика пистолета действует по схеме отдачи ствола с коротким ходом.

Запирание канала ствола производится качающейся в вертикальной плоскости личинкой, положение которой определяет отпирающий стержень. Выступы по сторонам личинки входят в пазы на внутренней поверхности затвора. При движении ствола и затвора назад подвижный отпирающий стержень доходит до вертикального упора рамки и толкает личинку, выводя ее из зацепления. Ограничителем хода ствола назад служил его нижний прилив. Горизонтальные возвратные пружины помещаются в нишах рамки по бокам от ствола. Затвор- кожух накрывает ствол лишь частично.

Ударный механизм – курковый, с открытым курком и расположенной в рукоятке винтовой боевой пружиной (она же служит пружиной защелки магазина).

Спусковой механизм, как и в «Вальтер» РР, – двойного действия, т.е. допускает стрельбу самовзводом и с предварительным взведением курка. Усилие спуска – соответственно 6,5 и 2,5 кг. Разобщитель служит автоматическим предохранителем от выстрела при не полностью запертом затворе. Флажковый предохранитель смонтирован на затворе слева. Он не изолирует ударник от курка, однако безопасный спуск возможен. В нижнем положении предохранитель запирает ударник и освобождает курок с боевого взвода. Режим самовзвода и возможность ношения пистолета с патроном в патроннике были существенным новшеством для военного пистолета. Выбрасыватель смонтирован открыто вверху слева. Имелась затворная задержка, поднимаемая выступом подавателя магазина по израсходовании патронов.

С 1963 г. модернизированный пистолет с облегченной рамкой из алюминиевого сплава и автоматическим предохранителем ударника состоял на вооружении бундесвера под обозначением Р-1, а также выпускался в качестве коммерческого. Р-1 поставлялся в Австрию, Данию, Норвегию, Португалию, Чили. Р.38 военного и послевоенного выпуска встречаются в Ливане, Пакистане, Мозамбике, ЮАР, а также в Заире, Республике Чад и других странах.

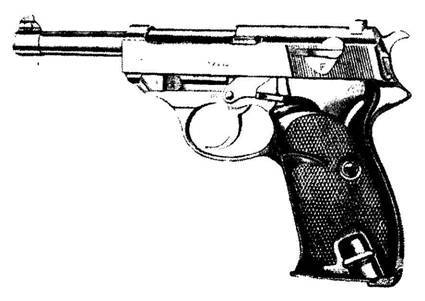

Пистолет Р-1 «Вольтер»

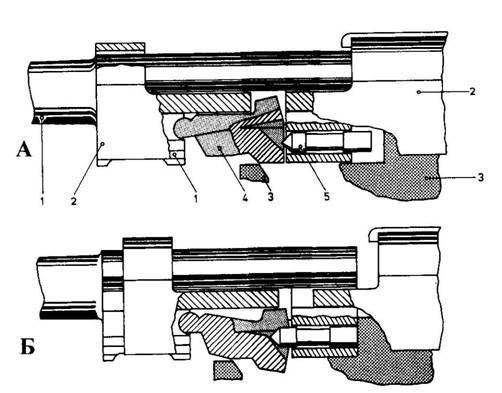

Схема работы системы запирания пистолета Р.38 (Р1) «Вальтер»: А – канал ствола заперт, Б – канал ствола открыт; 1 – ствол, 2 – затвор, 3 – рамка, 4 – личинка, 5 – отпирающий стержень

Впоследствии пистолет прошел еще ряд модернизаций. Так, с 1974 г. выпускается модель Р-4, отличающаяся укороченным до 110 мм стволом и облегченной рамкой. Передняя грань курка получила особую выемку: если спусковой крючок не полностью выжат, хвост ударника находится напротив выемки, и срыв курка с шептала не может привести к выстрелу. При выжатом крючке хвост ударника поднимается в боевое положение. Р-4 имеет массу 800 г, длину 200 мм при длине ствола 110 мм, магазин на 8 патронов.

Характеристики

Патрон – 9x19 «парабеллум»

Масса – 772 г (неснаряженный), 878 (с патронами)

Длина – 218 мм

Длина ствола – 124 мм

Высота – 136 мм

Нарезы – 6 нарезов (правосторонние), шаг 254 мм

Прицелы – мушка и целик

Начальная скорость пули – 370 м/с

Дульная энергия пули – 547 Дж

Емкость магазина – 8 патронов

Одним из наиболее интересных потомков Р.38 стала 9-мм модель Р-5 «Вальтер» (1975 г.) с несколько измененным затвором, рычагом безопасного спуска курка на рамке вместо флажкового предохранителя и укороченным стволом. Эта модель была разработана с целью создания надежного и безопасного оружия для армии и полиции. Основные требования были составлены полицией ФРГ, которая хотела получить самовзводное оружие, безопасное при обращении, не требующее выключения громоздких предохранительных механизмов перед нажатием на спусковой крючок.

Р-5 в целом сохранила схему базового пистолета, но имеет более современный дизайн. Предохранительный механизм выполняем четыре операции. Ударник удерживается вне контакта с курком до тех пор, пока курок не будет освобожден нажатием на спусковой крючок. До момента выстрела ударник удерживается напротив выреза на поверхности курка, и при случайном спуске курка он не нанесет удара по головке ударника. Спусковая тяга отсоединяется, если затвор не находится в переднем положении и ствол не сцеплен с ним. Курок воздействует на ударник только тогда, когда затвор находится в крайнем переднем (запертом) положении, а спусковой крючок полностью нажат Во всех других случаях, включая падение пистолета, резкие удары по нему и случайное освобождение курка при его небрежном ручном взведении, обеспечивается полная безопасность пистолета.

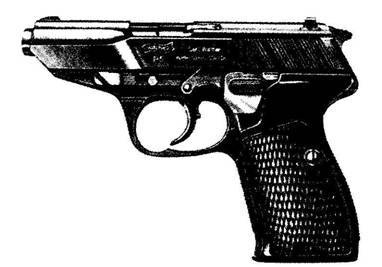

Пистолет Р-5 «Вальтер»
