Над магазином находится мостик с постоянным механическим прицелом. На мостике крепится съемный основной колиматорный прицел с прицельной маркой в виде кольца и точки. Позади мостика может крепиться дополнительный кронштейн для ночного прицела.

Несильная отдача, схема «буллпап», компенсатор, оптический прицел, «прикладистость», режим стрельбы фиксированными очередями в сочетании с высоким темпом стрельбы обеспечивают высокую точность стрельбы. Вся конструкция рассчитана на быстрое открытие огня и ведение его в ближнем бою с прикладкой (с правого или левого плеча) или с рук без отрыва руки для смены режима. Высокая емкость магазина позволяет дольше не сменять его.

Чистка и смазка оружия производятся без его разборки: для этого необходимо сдвинуть крышку приклада вниз и достать принадлежность из пенала приклада, а затем поднять крышку вверх, что открывает доступ к механизмам.

Р-90 предлагался армии Бельгии и других стран НАТО. Несмотря на вызванный им широкий интерес, автомат пока не принят на вооружение в этих странах. Р-90 закупила только Саудовская Аравия. Поэтому с середины 90-х гг. FN предлагает Р-90 прежде всего как оружие для специальных операций. В этом варианте вместо пламегасителя крепится глушитель, а на переднем приливе ложи выполнено посадочное место для миниатюрного лазерного целеуказателя.

Характеристики

Патрон – 5,7x28 мм (SS190)

Масса – 2,8 кг (неснаряженный); – 3,7 кг (снаряженный)

Длина оружия – 490 мм

Длина ствола – 230 мм

Нарезы – 4

Начальная скорость пули – 850 м/с

Прицельная дальность – 150 м

Темп стрельбы – 900 выстр./мин

Емкость магазина – 50 патронов

Этот пистолет-пулемет фактически является модифицированной копией шведской модели «Бергом» BSM9. Лицензия на его производство в 1982 г. была закуплена фирмой «Компания де Эксплозивос Вальпарамбо».

По дизайну и конструкции Mtr M9M1-CEV – вполне обычная модель со свободным затвором. Затворная коробка имеет цилиндрическую форму и переходит в кожух ствола с перфорацией для охлаждения. В передней части имеется пластиковое цевье.

Мушка закрыта предохранителем, прицел выполнен в виде рамки с установкой на 100 м. Рукоятка взведения, неподвижная при стрельбе, расположена в передней части ствольной коробки и развернута в поперечной плоскости под углом примерно 45 градусов.

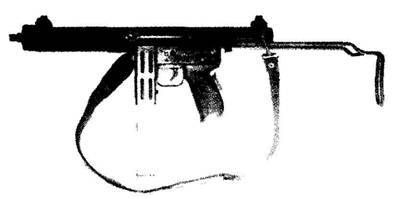

Пистолет-пулемет М9М1

Корпус спускового механизма штампованный, объединен в одну сборку с пистолетной рукояткой. Переводчик режимов огня установлен с левой стороны и имеет три положения: «S» (предохранитель) – вперед; «30» (непрерывный огонь) – посередине; «1» (огонь одиночными) – назад. На оружии устанавливается телескопический плечевой упор из толстой стальной проволоки с защелкой под ствольной коробкой.

Mtr M9M1-CEV используется в военизированных формированиях (таможня, пограничная охрана и пр.) Бразилии и других стран Латинской Америки.

Характеристики

Патрон – 9x19 «парабеллум»

Масса оружия – 3 кг (неснаряженный); 3,7 кг (снаряженный)

Длина ствола – 228 мм

Начальная скорость пули – 400 м/с

Темп стрельбы – 600 выстр./мин

Емкость магазина – 30 патронов

Штатным оружием британской армии является 9-мм пистолет-пулемет L2A3 «Стерлинг». Его система была разработана Дж У. Пэтчетом еще в 1942 г., а к концу войны «Стерлинг Арма- мент Компани» в Дагенхэме подготовила его производство. Но тогда более дешевый «СТЭН» перекрывал дорогу другим образцам. Только в 1953 г. на вооружение был принят «Стерлинг» МкЗ под армейским обозначением L2A1. Модель L2A2 пришла на смену в 1955 г., а с 1956 г. выпускался L2A3 («Стерлинг» Мк4).

Схема в целом продолжала линию «СТЭН» (а по сути была развитием линии МР18 Шмайссера) – автоматика на основе отдачи свободного затвора, выстрел с заднего шептала, цилиндрическая затворная коробка, переходящая впереди в перфорированный кожух ствола, крепление магазина горизонтально с левой стороны коробки. На поверхности затвора выполнены спиральные канавки, играющие роль очистителя.

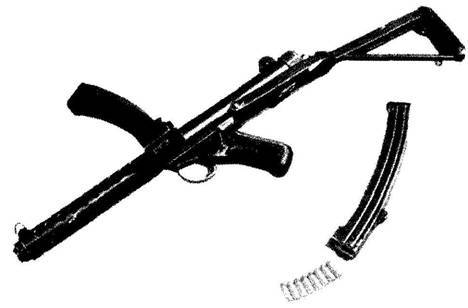

Пистолет-пулемет L2A3 «Стерлинг»

В сочетании с большими зазорами это повышает надежность работы системы в случае засорения.

Спусковой механизм собран в отдельном корпусе, при разборке отделяется целиком, его детали выполнялись из нержавеющей стали. Флажок переводчика-предохранителя расположен над спусковым крючком и управляется большим пальцем стреляющей руки. Он имеет три положения: «34» (непрерывный огонь), «1» (одиночный огонь) и «SAFE» (предохранитель). Имеются также образцы с для стрельбы только в режиме одиночного огня («Стерлинг Полис Карбайн» Мк4), а также с затвором, запертым на боевые упоры при выстреле и ударником плавающего типа («Стерлинг» CBS Мк8).

При нажатии на спусковой крючок шептало освобождает затвор, и он под действием возвратно-боевой пружины идет вперед, извлекает верхний патрон из магазина и досылает его в патронник. Так как магазин находится сбоку от ствольной коробки, то патрон поступает под углом и капсюль не совпадает с острием ударника на зеркале затвора. Когда патрон входит в патронник полностью, он выравнивается соосно с затвором, подпружиненный выбрасыватель захватывает проточку на донце гильзы. Ударник касается капсюля. Сила трения между стенками патронника и гильзой препятствует движению патрона, в результате чего выстрел происходит в то время, когда затвор еще продолжает движение вперед.

Отдача выстрела тормозит затвор и отбрасывает его назад. Кинетическая энергия затвора в момент инициирования капсюля еще весьма велика, что позволяет тормозить гильзу до вылета пули из канала ствола. Гильза удаляется за пределы оружия неподвижным отражателем через окно с правой стороны. Двойная возвратно-боевая пружина возвращает затвор вперед (в режиме непрерывного огня), и цикл повторяется до израсходования патронов, пока нажат спусковой крючок. В режиме одиночного огня затвор остается в заднем положении, удерживаемый выступом шептала.

Ударно-спусковой механизм работает следующим образом. Шептало плотно входит в подпружиненную рамку. Разобщитель Г-образной формы шарнирно закреплен на пересечении двух рычагов рамки шептала. Зуб разобщителя имеет пружину для упора в выступе на шептале, а нижний рычаг идет к оси переводчика-предохранителя. На оси установлен стопор для ограничения движения нижнего рычага разобщителя. Спусковой крючок закреплен шарнирно в верхней части и своим выступом поднимает переднюю часть рамки при нажатии на него.

В положении «34» ось переводчика проворачивается таким образом, что внутренний рычаг не входит в зацепление с нижней частью разобщителя. При нажатии на спусковой крючок передняя часть рамки шептала поворачивается вверх, и зуб шептала выходит из паза в затворе, который освобождается и идет вперед.

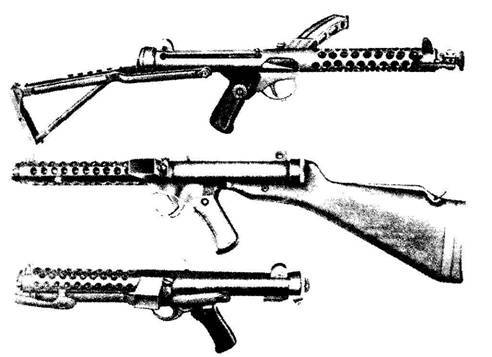

Пистолеты-пулеметы ‹‹Стерлинг»со складным и с постоянным прикладом

В положении «1» внутренний рычаг поворачивается вперед к нижней части разобщителя. При нажатии на спусковой крючок шептало поворачивается и освобождает затвор. Нижний рычаг Г-образного разобщителя ударяет по внутреннему рычагу переводчика и поворачивается по часовой стрелке. Зуб выходит из зацепления с подпружиненным шепталом, которое проворачивается вверх и блокирует затвор. Когда спусковой крючок возвращается в переднее положение, рамка шептала поднимается и верхний рычаг разобщителя выходит, под действием пружины, из паза шептала.
