Характеристики

Патрон – 9x19 «парабеллум»

Масса оружия – 2,9 кг (неснаряженный)

Длина оружия – 350 мм (со сложенным прикладом); 580 мм (с откинутым прикладом)

Длина ствола – 130 мм

Начальная скорость пули – 400 м/с

Темп стрельбы – 850 выстр./мин

Емкость магазина – 30 и 50 патронов

Этот пистолет-пулемет китайской разработки сочетает компоненты различных систем: принцип работы автоматики с отдачей свободного затвора и особенности действия затвора аналогичны лучшему пистолету-пулемету времен Второй мировой войны – советскому ППС-43; ударно-спусковой механизм со сменой режима огня взят у английской модели «Брен» (большое количество которых было захвачено в ходе корейской войны), хотя и упрощен технологически.

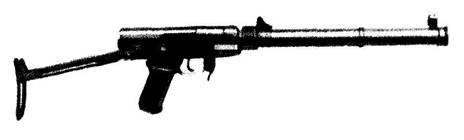

Пистолет-пулемет Тип 64

В целом образец представляет собой вариант бесшумного автоматического оружия специального назначения. Применяется старый советский пистолетный патрон 7,62x25 ТТ. Хорошо подходящий для пистолетов-пулеметов благодаря своей баллистике, он, однако, не слишком удобен для бесшумного оружия из-за сверхзвуковой начальной скорости пули. Но эту проблему удалось просто разрешить. Магазин имеет секторную форму и размещается впереди спусковой скобы. Для облегчения экстракции стреляной гильзы на стенках патронника выполнены три продольные канавки Ревелли шириной 0,1 мм и глубиной 0,075 мм, начинающиеся у входа патронника и имеющие длину около 10 мм, – несколько выравнивая давление пороховых газов внутри и вовне гильзы, они снижают риск ее обрыва при извлечении. Спусковой механизм допускает ведение одиночного и непрерывного огня.

Глушитель – классического расширительного типа. Ствол длиной 200 мм на протяжении примерно 157 мм имеет четыре ряда отверстий диаметром 3 мм, расположенных по дну нарезов (всего 36 отверстий). За счет истечения пороховых газов через отверстия начальная скорость пули уменьшается ниже скорости звука. Сплошной кожух, окружающий ствол, имеет длину 165 мм и крепится втулкой к ствольной коробке. Внутри кожуха помещен пакет перегородок с отверстиями, соединенных двумя стержнями. Пороховые газы, попавшие в кожух, расширяются в камерах, образованных перегородками, и затем медленно истекают через отверстия последней перегородки у переднего среза кожуха. Глушитель, несмотря на простоту конструкции, весьма эффективно подавляет вспышку выстрела и значительно снижает уровень звука.

Упрощенная и облегченная модификация, предназначенная на экспорт, обозначена как Тип 85. Его механизмы аналогичны механизмам пистолета-пулемета Тип 64. С патроном Тип 64 звук выстрела снижен до уровня менее 80 дЦб. Может использоваться выпускающийся в Китае вариант патрона 7,62x25 с утяжеленной остроконечной пулей и дозвуковой начальной скоростью.

Характеристики

Патрон – 7,62x25 ТТ

Масса оружия – 3,4 кг (неснаряженный)

Длина оружия – 843 мм (с откинутым прикладом); 635 мм (с убранным прикладом)

Длина ствола – 244 мм Нарезы – 4 нареза (правосторонние)

Начальная скорость пули – 313 м/с

Темп стрельбы – 450 выстр./мин

Эффективная дальность стрельбы – 135 м

Емкость магазина – 30 патронов

В конце 60-х гг. в СССР возродился интерес к пистолетам- пулеметам, казалось, забытым с конца 40-х. Заказчики от Министерства обороны СССР сформулировали требования к портативному автоматическому оружию под пистолетный патрон, был объявлен закрытый конкурс по теме «Букет». Среди участников работы 1971-1973 гг. были конструкторы Е.Ф. Драгунов, Н.М. Афанасьев, Н.С. Рыжков и др. Представленные пистолеты-пуле- меты по своей идее и исполнению несколько опережали зарубежные аналоги тех лет, однако кучность их стрельбы на дальностях до 200 м не удовлетворила заказчика, и интерес военных к типу пистолета-пулемета вскоре прошел. Когда в 1991 г. – через двадцать лет – заказ на разработку малых пистолетов-пулемтов выдало МВД, оружейники подняли свой старый задел. В настоящее время отработан ряд образцов различных схем – «Кедр», «Клин», «Кипарис», «Клин-2», «Каштан», «Кобра». Более-менее широкое практическое применение нашли родственные ижевские «Кедр» и «Клин», а также тульский «Кипарис».

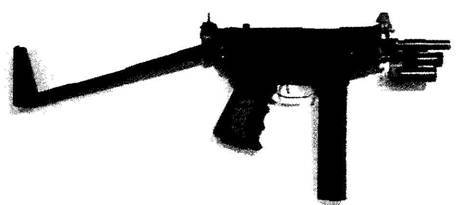

Малый пистолет-пулемет «Кедр» с лазерным целеуказателем

Схема Е.Ф. Драгунова воплотилась в образцах ПП-91 «Кедр» («Конструкция Евгения Драгунова») и «Клин». Доработкой обоих образцов руководил старший сын Е.Ф. Драгунова – М.Е. Драгунов. В начале 1993 г. «Кедр», «Кедр-Б» с интегрированным глушителем и «Клин» прошли испытания наряду с «Кипарисом» и складным ПП-90. А в 1994 г. МВД официально приняло «Клин».

Основное отличие «Кедра» и «Клина» заключается в патроне – «Кедр» разработан под 9x18 ПМ, «Клин» рассчитан также на стрельбу высокоимпульсным 9x18 ПМ-М. Соответственно оружие рассчитано на большую мощность патрона – при той же длине ствола дульная энергия возросла с 286 до 512 Дж. Винтовые канавки на стенках патронника увеличивают сцепление гильзы с патронником под действием давления пороховых газов и таким образом задерживают отпирание затвора. Такое решение позволяет применять патроны 9x18 ПМ наряду с ПМ-М.

Пистолеты-пулеметы построены по «классической» схеме с расположением основной массы свободного затвора позади ствола и установкой магазина впереди спусковой скобы. Ствол крепится в штампованной затворной коробке. Сверху коробку закрывает штампованная крышка, фиксируемая выступом стержня возвратной пружины. Рукоятка затвора расположена слева.

Ударно-спусковой механизм куркового типа вставляется в затворную коробку и извлекается из нее в виде единой сборки (прием, воплощенный еще в пистолете ТТ). Флажковый переводчик-предохранитель, задающий режимы одиночного и непрерывного огня, расположен справа над спусковой скобой. В положении «предохранение» он блокирует спусковой крючок и затвор, при этом флажок выступает в пределы спусковой скобы, что позволяет легко определить состояние оружия на ощупь. Выстрел производится при запертом затворе, что повышает кучность стрельбы.

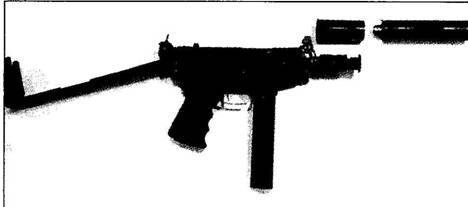

Мапый пистолет-пулемет «Кедр-Б» с разобранным «насадком»

Пистолет-пулемет снабжен пластиковой пистолетной рукояткой и легким металлическим прикладом, складывающимся вперед-вверх. При сложенном прикладе стрелок может пользоваться простым целиком с прорезью, при откидывании приклада автоматически поднимается диоптрический прицел.

«Кедр-Б» имеет интегрированный глушитель (ПБС) вполне стандартной для российского бесшумного оружия схемы с отводом части газов в окружающую ствол камеру, где они охлаждаются свернутой в рулон проволочной сеткой, перед дульным срезом ствола помещен сепаратор, где происходит торможение и расширение следующих за пулей газов.

Характеристики «Клин» «Кедр»

Патрон 9x18 ПМ, 9x18 ПМ-М 9x18 ПМ -

Масса оружия без магазина, кг 1,41 1,4

Масса оружия с магазином, кг 1,58-1,83 1,57-1,82

Длина оружия со сложенным прикладом, мм 305 303

Длина оружия с откинутым прикладом, мм 539 539

Длина ствола, мм 120 120

Начальная скорость пули, м/с 310-430 310

Дульная энергия пули, Дж 286-512 286

Темп стрельбы, выстр./мин 850-975/1060-1200 800-850

Прицельная дальность, м 50-150 50

Емкость магазина, патронов 10,20,30 10,20,30

ОЦ-2 «Кипарис» (имеет также индекс ТКБ-0217) был разработан Н.М. Афанасьевым при участии В.К. Панфилова и Д.М. Плешкова. За основу при этом взяли принципиальную схему чешского весьма удачного Vz.6l «Скорпион», нашедшего ограниченное применение и в нашей стране. Схема, однако, была существенно переработана. Конструкция «Кипариса» в целом мало отличается от представленной в начале 70-х, при доработке по заказу МВД изменениям в основном подверглись органы управления – форма рукоятки, длина приклада.
