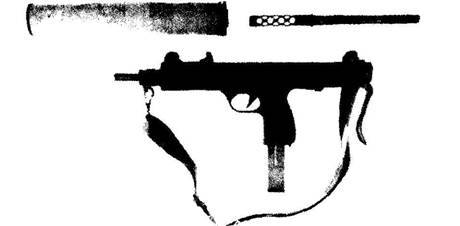

Пистолет-пулемет MPi-81 «Штейр»

Ствол длиной 250 мм изготовлен способом холодной ротационной ковки на оправке-калибре, в затворной коробке крепится с помощью сухаря и фиксатора стопорной гайки. Затворная коробка сварная, изготовлена из стали. С правой стороны в ней имеются окно выброса стреляных гильз и отверстие для защелки фиксатора ствола и стопорной гайки. Отражателем гильзы служит стальная пластина, закрепленная на основании коробки. Снизу коробки точечной сваркой укреплена направляющая скоба пружины выдвижного приклада и подпружиненных запирающих рычагов. На затворную коробку, пистолетную рукоятку и гнездо для магазина нанесено нейлоновое покрытие.

Автоматика работает за счет отдачи свободного затвора. Затвор – набегающего на ствол типа, за счет чего ему придана масса, необходимая для нормальной работы, без увеличения общих габаритов оружия. Кроме того, удалось увеличить длину ствола, что повысило точность стрельбы. Однако в длинном стволе дольше сохраняется давление после выстрела. Поэтому затвор утяжелен по сравнению с пистолетами-пулеметами со стволом стандартной (200 мм) длины. На зеркале затвора находится неподвижный ударник, с правой стороны – вырез для выбрасывания гильзы, в нижней части – паз для прохода отражателя.

Огонь можно вести в одиночном или непрерывном режиме. Выбор режима регулируется степенью нажатия на спусковой крючок. Неавтоматический переводчик-предохранитель представляет собой сквозной стержень в ствольной коробке. На одной стороне нанесена буква «S» (Safe – предохранитель), на другой – буква «F» (Fire – огонь). В среднем положении, когда стержень

повернут наполовину, из пистолета-пулемета можно вести огонь только одиночными выстрелами. Дпя предотвращения случайных выстрелов на затворе имеются три выступа: первый, в передней части затвора, входит в зацепление с шепталом еще до того, как происходит захват гильзы патрона в магазине. Примерно через 100 мм по ходу затвора находится второй выступ, предотвращающий самопроизвольный выстрел при использовании 9-мм патронов с уменьшенным зарядом. Третий выступ – боевой взвод. Самопроизвольное разобщение шептала невозможно ни с одним из этих трех выступов.

Спусковой механизм собран в нижней части затворной коробки и защищен от загрязнения нейлоновым кожухом. Взведение и перезаряжание оружия производятся обычной рукояткой. Пистолет-пулемет отличается повышенным, до 700 выстр./мин, темпом стрельбы. Питание – от коробчатых магазинов, вставляемых в пистолетную рукоятку. Прицельные приспособления – мушка и перекидной целик на 100 и 200 м.

Mpi-81 состоит на вооружении в армии Австрии, а также армии и полиции ряда других стран.

Специально разработана модификация для ведения огня из бойниц боевых машин. Сверху затворной коробки устанавливается оптический прицел винтовки AUG, ствол заменяется на более длинный и используется с хомутом крепления в бойнице. При необходимости оптический прицел может дополняться ночным прибором наблюдения.

Характеристики

Патрон ~9х19 «парабеллум»

Масса (неснаряженный) – 3,13 кг

Длина оружия – 465 мм; с выдвинутым плечевым упором – 670 мм

Длина ствола – 260 мм

Нарезы – 6 нарезов (правосторонние), шаг 254 мм

Начальная скорость пули – 381 м/с

Темп стрельбы – 700 выстр./мин

Емкость магазина – 25 или 32 патрона

Пистолет-пулемет выпускается государственным предприятием «Фабрика Милитар де Армас Партатилес Доминго Матеу» в двух модификациях – с постоянным пластмассовым и с выдвижным металлическим прикладом по типу американского пистолета-пулемета М3.

Работа автоматики основана на принципе отдачи свободного затвора. На FMK-3 применен затвор, набегающий на ствол на глубину 180 мм со стороны казенной части ствола, т.е. почти на две трети его общей длины. Как показывает практика, такое решение повышает надежность оружия и одновременно уменьшает его габариты.

Затворная коробка выполнена из стали методом штамповки. В ее передней части имеется резьбовая втулка для крепления ствола. Под затворной коробкой находится пластмассовая передняя рукоятка (цевье). Магазин емкостью 40 патронов вставляется в пистолетную рукоятку. Переводчик-предохрани- тель обеспечивает установку для непрерывной или одиночной стрельбы либо положение «предохранитель». Рукоятка затвора расположена впереди с левой стороны затворной коробки, прорезь под рукоятку закрыта подвижной планкой для предотвращения попадания грязи внутрь.

Прицельные приспособления – мушка закрытою типа и перекидной целик, рассчитанный на дальности 50 и 100 м.

Характеристики

Патрон – 9x19 мм

Масса оружия – 3,76 кг (неснаряженный)

Длина оружия – 690 мм с выдвинутым прикладом, 520 мм с убранным

Длина ствола – 290 мм

Нарезы – 6 нарезов (правосторонние), шаг 250 мм

Емкость магазина – 40 патронов

Начальная скорость пули – 400 м/с

Темп стрельбы – 600 выстр./мин

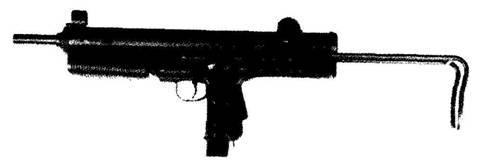

Пистолет-пулемет FMK-3

В конце 80-х гг. «Фабрик Насьональ» представила свою инициативную разработку – компактное оружие для экипажей боевых машин и военнослужащих, не решающих боевые задачи на поле боя (связисты, водители, номера артиллерийских расчетов, операторы РЛС и т.п.). С учетом условий применения ими оружия и уровня их огневой подготовки необходимо было автоматическое оружие с небольшой отдачей, простое в обращении и постоянно готовое к открытию огня, способное заменить пистолеты-пулеметы и карабины, пригодилось бы и для войск специального назначения, ведущих в основном ближний бой. Для выполнения указанных требований сначала был разработан принципиально новый патрон, который сохранял достоинства промежуточного при весе и давлении в канале ствола, сравнимых с мощным пистолетным. Таковым стал патрон SS190 (5,7x28), под который и был рассчитан автомат Р-90 («Проект- 90»), отнесенный к разряду «пистолетов-пулеметов».

Р-90 построен по схеме «буллпап» с расположением магазина над стволом. Все механизмы собраны внутри пластиковой ложи (корпуса) обтекаемой формы. Выемки ложи образуют наклонные пистолетную рукоятку и переднюю рукоятку удержания. Нижний прилив впереди ложи защищает левую руку стрелка от дульного пламени. Ствол имеет полигональную нарезку. На выступающей из корпуса дульной части ствола укреплен пламегаситель, служащий также компенсатором активно-реактивного действия.

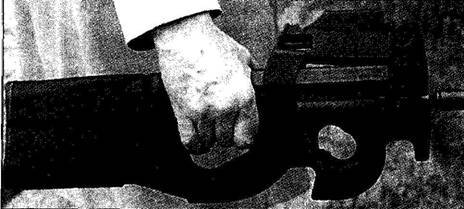

Пистолет-пулемет Р-90

Автоматика Р-90 действует за счет отдачи свободного затвора. Рукоятки взведения расположены с обеих сторон оружия. Выброс стреляной гильзы производится вниз-вперед через трубку позади пистолетной рукоятки. Таким образом из оружия можно стрелять с правого или с левого плеча. Для снижения влияния выброса гильзы на стабильность положения оружия гильза, проходя по трубке, тормозится. Спусковой механизм допускает стрельбу в одиночном режиме и очередями по три выстрела. Переводчик режимов огня в виде поворотного диска расположен под спусковым крючком и управляется пальцем стреляющей руки.

Наиболее оригинально разработана система питания. Патроны уложены в магазине в два ряда горизонтально, перпендикулярно оси канала ствола. Под действием пружины подавателя патрон продвигается к окну магазина, где подается на наклонную рампу, разворачивающую его вдоль оси канала ствола и опускающую на линию досылания. Это позволило обеспечить емкость магазина 50 патронов без увеличения размеров оружия. Магазин выполнен из полупрозрачного пластика. Большая емкость магазина соответствует стремлению сделать оружие, максимально применимое на «дальности последнего броска».
