Ударно-спусковой механизм в сборе устанавливается в корпусе винтовки через отверстие в прикладе, закрытое резиновой накладкой. Особенностью ударно-спускового механизма является то, что все детали, кроме пружин и осей, выполнены из пластмасс и заключены в открытый пластмассовый корпус, который находится между магазином и стыковой накладкой приклада. Над этим корпусом движется затвор в сборе. Усилие со спускового крючка передается на шептало посредством двойной спусковой тяги, которая проходит по бокам от магазина. Пластмассовый курок под действием спиральной пружины бьет по ударнику. Переводчика режима огня нет. Стрельба одиночными выстрелами производится при неполном нажатии на спусковой крючок до первичного срабатывания шептала.

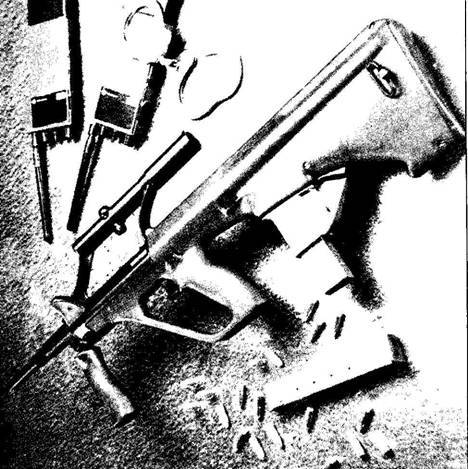

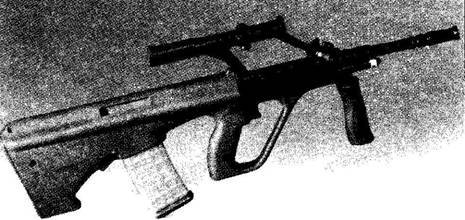

Винтовка Stg-77

Пистолет-пулемет AUG-9

При полном нажатии на спусковой крючок шептало работает в режиме непрерывного огня, что требует определенных навыков от стреляющего. Рычаг управления непрерывным огнем не допускает производство выстрела до полного запирания канала ствола затвором. Принцип работы может быть изменен путем установки ударно-спускового механизма другого типа. Например, для полиции выпускаются образцы, ведущие огонь в одиночном режиме.

Боевое оружие производится в варианте одиночный/непрерывный огонь. Фирмой разработан новый механизм, который предусматривает перестановку с одиночного огня на стрельбу очередями по три выстрела. Перестановка осуществляется с извлечением механизма из корпуса.

Магазин, кроме подавателя и пружины, изготавливается из пластмассы. Корпус может быть прозрачным, что обеспечивает контроль за расходом боеприпасов. Магазин легко разбирается для чистки и предназначен для длительного использования. Его емкость – 30 или 42 патрона. Приклад (ложа) представляет собой единую деталь. В его передней части находится пистолетная рукоятка с большой спусковой скобой, закрывающей всю ладонь стрелка. На рукоятке установлен спусковой крючок с двумя тягами, которые проходят по" направляющим вдоль окна магазина. Над рукояткой находится кнопочный предохранитель, запирающий спусковые тяги. Перед приемником магазина расположена защелка, при нажатии на которую ствольная коробка отсоединяется от приклада. Над приемником имеются два окна для выбрасывания стреляных гильз, одно из которых постоянно закрыто пластмассовой крышкой. В задней части приклада установлен ударно-спусковой механизм и канал для движения затвора. Затылок приклада крепится штырем антабки.

Оптический прицел, смонтированный в рукоятке для переноски, имеет кратность увеличения 1,5х и сетку в виде черных колец, которые можно быстро навести на человеческую фигуру на удалении до 300 м. При этом цель необходимо удерживать в центре круга. Хотя по своему внешнему виду прицел кажется непрочным, он может выдерживать большие ударные нагрузки. Имеется вариант сетки с точкой в центре круга, что обеспечивает более точное прицеливание.

Такая модель применяется в полиции. На верхней поверхности прицела может выполняться постоянный механический прицел для быстрой наводки оружия в ближнем бою. Специальная ствольная коробка с плоским кронштейном на месте оптического прицела позволяет применять все типы оптических, ночных и коллиматорных прицелов, включая 6-кратный ZF 69.

На винтовку может крепиться штык-нож, на дульной части ствола – сошки с приспособлением для резки проволоки. Для моделей с тяжелым стволом, играющим роль ручного пулемета, имеются складные сошки с регулировкой по высоте. Кроме стрельбы винтовочными гранатами возможно использование американского подствольного гранатомета PI-M203 (см.). Ствол этой модели может снабжаться плечевым упором и использоваться в качестве самостоятельного гранатомета.

В комплект винтовки StG-77 (AUG) входят ствольная муфта, ремень для переноски, принадлежность для ухода за винтовкой. К винтовке разработано несколько вариантов глушителей – например, глушитель «Оптима» американской AWC для применения винтовки в подразделениях полиции и спецслужб. Для стрельбы холостыми патронами в пламегаситель ввинчивается приспособление, перекрывающее дульную часть ствола настолько, чтобы давление в канале ствола допускало работу автоматики.

Разработка новой автоматической (штурмовой) винтовки началась на «Фабрик Насьональ» в 1948 г. с участием Д. Сэв, первоначально под германский патрон 7,92x33 «курц» (модель 29 SAFN), затем под английский 7-мм .280/30. В 1950-1951 гг. был выполнен 7,62-мм образец под опытный американский патрон Т65ЕЗ, вскоре принятый как единый патрон НАТО. Винтовка получила официальное обозначение FAL («легкая автоматическая винтовка») и быстро приобрела популярность. Ныне эта винтовка в автоматическом или самозарядном варианте состоит на вооружении более 55 армий мира, среди них: Аргентина, Австралия, Барбадос, Бельгия, Бразилия, Бурунди, Чили, Куба, Доминиканская Республика, Эквадор, Гамбия, Гана, Гайана, Индонезия, Ирландия, Израиль, Кампучия, Кувейт, Либерия, Ливия, Люксембург, Малави, Малайзия, Марокко, Мозамбик, ОАЭ, Оман, Новая Зеландия, Норвегия, Парагвай, Перу, Португалия, Сингапур. В ФРГ она была принята на вооружение под обозначением G1, в Великобритании – L1A1, в ЮАР – R1, в Канаде – СА1, в Австрии – StG 58, в Индии – IAI «Ишапоре», в США она испытывалась под обозначением Т48 и составила существенную конкуренцию Т44 (М14). В 1950 г. FAL принимала участие в конкурсе на «единую винтовку НАТО». По лицензии с незначительными изменениями в конструкции производилась также в Австралии, Австрии, Аргентине, Бразилии, Великобритании, Венесуэле, Израиле, Индии, Канаде, Мексике, Нигерии, ЮАР. В ряде случаев эти изменения привели к тому, что детали лицензионных винтовок не являются взаимозаменяемыми. Всего же FAL используется более чем в 90 странах, став, таким образом, наиболее распространенной из штурмовых винтовок.

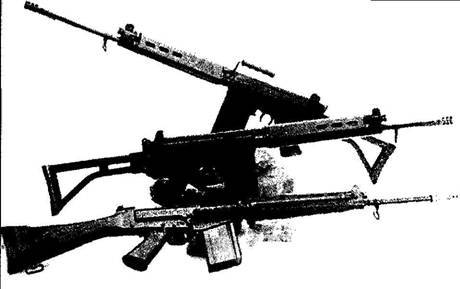

Штурмовые винтовки серии FN FAL

Выпускалась модель с тяжелым стволом и сошками, которая на самом деле является ручным пулеметом. Именно в этом качестве она и используется в подразделениях пехоты ряда стран. Преимущество этой модели заключается во взаимозаменяемости многих ее компонентов со стандартной винтовкой FAL

FAL имеет автоматику на основе отвода пороховых газов и систему запирания канала ствола перекосом затвора. Отчасти эта схема заимствована у советской винтовки СВТ, отчасти – у довоенных чешских винтовок типа CZ-29. От чешских винтовок, видимо, заимствован и принцип «переламывания» оружия при разборке – ствол со ствольной коробкой, деталями автоматики, цевьем и прицельными приспособлениями шарнирно крепится к передней части корпуса ударно-спускового механизма, к которому присоединены приклад и пистолетная рукоятка.

Снаряженный магазин вставляется передней частью в гнездо, а затем поворачивается назад и вверх до постановки на защелку, смонтированную позади его гнезда. Флажок переводчика-предохранителя установлен над пистолетной рукояткой с левой стороны ствольной коробки. Верхнее положение флажка обеспечивает постановку оружия на предохранитель, среднее – ведение одиночного огня, а нижнее – непрерывного. Винтовки, производимые в Великобритании, Канаде, Индии и Голландии, имеют только режим одиночного огня. Рукоятка взведения находится на левой стороне ствольной коробки, на некоторых модификациях она может складываться и убираться. Когда рукоятка взведения отводится полностью назад, а затем отпускается, затвор захватывает патрон из магазина и досылает его в патронник. Огонь всегда ведется с закрытого затвора. При нажатии на спусковой крючок курок бьет по ударнику, и тот разбивает капсюль патрона, происходит выстрел.
