В положении «SAFE» (предохранитель) внутренний рычаг переводчика идет назад, под нижний рычаг разобщителя. Разобщитель стопорится, т. к. он шарнирно закреплен на рамке шептала, которая также фиксируется. Поэтому выступ шептала блокирует затвор в заднем или переднем положении.
Питание – от коробчатых магазинов емкостью 10,15 (для укороченной модели), 34 патрона либо от сдвоенных на 10x2, 15x2 и 34x2 патронов. Магазины – двухрядные с шахматным расположением патронов и роликовым подавателем.
Прицел – перекидной диоптрический с двумя отверстиями на 100 и на 200 м. Пистолетная рукоятка удачно наклонена к оси канала ствола. Приклад – откидной. Сочетание регулируемого по длине приклада и его формы повышает эффективность оружия. По эргономике и баллистике «Стерлинг» заметно превзошел «СТЭН», прозванный в свое время «дыроколом». В 1981 г. выпущены комплекты постоянных прикладов для установки на последние модификации.
Кроме Великобритании «Стерлинг» состоит на вооружении в Канаде (под маркой С1), Австралии (F1), где выпускается по лицензии. Магазины от F1 и С1 подходят к британским образцам.
В середине 1980-х гг. была выпущена укороченная модификация «Стерлинг» Мк7 с передней рукояткой удержания или ременной петлей.
Характеристики
Патрон – 9x19 «парабеллум»
Масса оружия – 2,72 кг (неснаряженный)
Длина оружия – 483 мм (без приклада)
Длина ствола – 198 мм
Нарезы – 6 нарезов (правосторонние), шаг 250 мм.
Начальная скорость пули – 390 м/с
Темп стрельбы – 550 выстр./мин
Емкость магазина – 10,15, 34 патрона
«Стерлинг»L34A1
В начале 1960-х гг. специалисты Генерального штаба сформулировали требование на компактное бесшумное оружие под стандартный патрон 9x19 типа Mk2 Z с основным режимом одиночной стрельбы и стрельбой очередями при необходимости. В соответствии с этим Пэтчет разработал вариант «Стерлинг» Мк5 с интегрированным глушителем, принятый на вооружение под обозначением L34A1 (в коммерческом варианте – «Пэтчет/Стерлинг» Мк5). Выпускался также в варианте с только одиночным огнем («Стерлинг Полис Карбайн» Мк5).
Интегрированный глушитель выполнен по типу карабина «Де Лизл Коммандо», который «Стерлинг» выпускала в годы войны, и состоит из двух камер. Первая камера окружает ствол. Через отверстия, выполненные в несколько рядов по дну нарезов ствола, в нее сбрасывается часть пороховых газов, что уменьшает начальную скорость пули до 300 м/с (т.е. ниже скорости звука). Отведенные газы охлаждаются свернутой в рулон проволочной сеткой, попадают в диффузорную трубку, далее – в расширитель, оттуда – в кожух ствола и медленно просачиваются наружу. Впереди дульного среза ствола корпус глушителя образует диффузорную камеру, в которой установлен спиральный диффузор. Пороховые газы закручиваются, отражаются от дна диффузора и смешиваются с газами, уже прошедшими через отверстия в стволе. В результате их давление снижается. Во время испытаний из опытного образца было произведено 60 тыс. выстрелов, после чего износ внутренней поверхности ствола был признан удовлетворительным. Глушитель показал неплохую живучесть, хотя довольно сложен в уходе. На его корпусе крепятся мушка и цевье.
Бесшумный пистолет-пулемет L34A1 («Стерлинг-Пэтчет» Mk6)
Уменьшение рабочего давления пороховых газов заставило облегчить затвор с 481 до 420 г и поставить одинарную возвратно-боевую пружину для нормальной работы автоматики. Боек жестко закреплен на зеркале затвора.
Оба отверстия прицела рассчитаны до 100 м, одно из них служит для стрельбы в сумерки – отверстие имеет больший диаметр и окружено мелкими отверстиями для увеличения количества поступающего в глаз света.
Большая масса, смещенный вперед центр тяжести и удлинение прицельной линии несколько улучшили кучность стрельбы L34A1 по сравнению с L3A4. «Стерлинг» Мк5 поставлялся в британскую армию и во множество стран, среди которых Гана, Индия (производит по лицензии), Ливия, Малайзия, Нигерия, Тунис, страны Персидского залива и т.д. Но хотя в целом он показал неплохие результаты, британская SAS, например, предпочла германские MP5SD. Правда, в ходе боев на Фолклендских (Мальвинских) островах «Стерлинг» Мк5 использовался обеими сторонами.
Характеристики
Патрон – 9x19
Масса оружия – 3,54 кг (неснаряженный), 4,25 кг (со снаряженным магазином)
Длина оружия – 857 мм (с откинутым прикладом); 654 мм (со сложенным прикладом)
Длина ствола – 198 мм
Нарезы – 6 нарезов (правосторонние); шаг 250 мм
Прицельные приспособления – мушка и перекидной целик с отверстиями
Начальная скорость пули – 293-310 м/с
Темп стрельбы – 700 выстр./мин
Емкость магазина – 34 патрона
Израиль «Узи»
В 1949 г. лейтенант Армии обороны Израиля Узиель Гал начал разработку оружия для всех родов войск и служб вновь создаваемых вооруженных сил его страны. При этом стояла задача создать компактное и достаточно дешевое оружие, производство которого можно было бы наладить на несложном оборудовании, с высокими показателями надежности и эффективное в ближнем бою. Предварительно он изучил опыт полукустарного производства в Палестине британских пистолетов-пулеметов «СТЭН», а также довоенные чехословацкие образцы Холека, особенно модели 23 и 25 под патрон 9x19 и модели 24 и 26 под 7,62x25 ТТ. Именно эти образцы и послевоенный ZK 476 послужили прототипом для пистолета-пулемета, прозванною «Узи» и сохранившего множество черт своих предшественников. Еще одним уроком опыта Второй мировой было широкое применение в конструкции штампованных деталей и точечной сварки.
В «Узи» использован принцип автоматики на основе отдачи свободного затвора в сочетании с выстрелом с заднего шептала и ранним наколом капсюля («с выката»). Это позволило снизить массу затвора в два раза по сравнению с системами, в которых выстрел производится при закрытом затворе.
Для любого оружия минимальной общей длиной является сумма длин ствола, затвора вне патронника и возвратно-боевой пружины в сжатом состоянии. «Узи» умещается в 445 мм – от дульного среза ствола до затыльника затворной коробки, при этом важно, что длина ствола достигает 260 мм. Столь малые размеры достигнуты применением затвора, набегающего на ствол на длину 95 мм (по типу затвора-кожуха пистолетов). Другое преимущество этой системы состоит в том, что затвор при выстреле окружает казенную часть ствола со всех сторон (за исключением выреза справа для выброса стреляной гильзы), и при прещевременном или самопроизвольном выстреле или прорыве газов через гильзу стреляющий лучше защищен от поражения. Еще одно «пистолетное» решение – магазин вставляется в пистолетную рукоятку. По мнению ряда специалистов, это облегчает перезаряжание оружия в темноте («рука ищет руку»). Затворная коробка отштампована из тонкого листа и усилена ребрами жесткости.

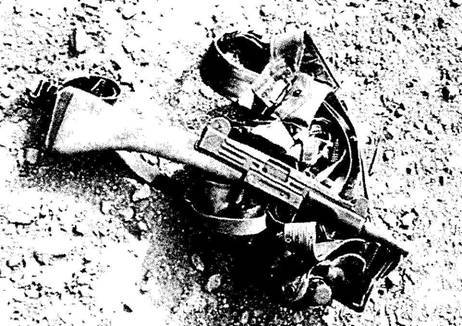

Пистолет-пулемет «Узи›› с постоянным деревянным прикладом
Пистолет-пулемет «Узи» со складным металлическим прикладом
Для ускорения перезаряжания используется скобка, соединяющая магазины под прямым углом.
При нажатии на спусковой крючок шептало отпускает затвор, и он под действием возвратно-боевой пружины идет вперед, извлекает верхний патрон из магазина и по патронной направляющей досылает его в патронник. Патрон находится в магазине под небольшим углом, несоосно с ударником, поэтому выстрел не произойдет до того, как патрон полностью войдет в патронник и капсюль не встанет на одну линию с бойком ударника.
