5. Измените листинг 1.5 следующим образом. Сначала поменяйте номер порта, заданный функции

, с 13 на 9999. Затем замените один вызов функции на циклический, при котором функция вызывается для каждого байта результирующей строки. Откомпилируйте полученный сервер и запустите его в фоновом режиме. Затем измените клиент из предыдущего упражнения (в котором выводится счетчик перед завершением программы), изменив номер порта, заданный функции , с 13 на 9999. Запустите этот клиент, задав в качестве аргумента командной строки IP-адрес узла, на котором работает измененный сервер. Какое значение клиентского счетчика будет напечатано? Если это возможно, попробуйте также запустить клиент и сервер на разных узлах.

Глава 2

Транспортный уровень: TCP, UDP и SCRIPT

2.1. Введение

В этой главе приводится обзор протоколов семейства TCP/IP, которые используются в примерах на всем протяжении книги. Наша цель — как можно подробнее описать эти протоколы с точки зрения сетевого программирования, чтобы понять, как их использовать, а также дать ссылки на более подробные описания фактического устройства, реализации и истории протоколов.

В данной главе речь пойдет о транспортном уровне: протоколах TCP, UDP и протоколе управления передачей потоков (Stream Control Transmission Protocol, SCRIPT). Большинство приложений, построенных по архитектуре клиент-сервер, используют либо TCP, либо UDP. Протоколы транспортного уровня, в свою очередь, используют протокол сетевого уровня IP — либо IPv4, либо IPv6. Хотя и возможно использовать IPv4 или IPv6 непосредственно, минуя транспортный уровень, эта технология (символьные сокеты) используется гораздо реже. Поэтому мы даем более подробное описание IPv4 и IPv6 наряду с ICMPv4 и ICMPv6 в приложении А.

UDP представляет собой простой и ненадежный протокол передачи дейтаграмм, в то время как TCP является сложным и надежным потоковым протоколом. SCRIPT тоже обеспечивает надежность передачи, как и TCP, но помимо этого он позволяет задавать границы сообщений, обеспечивает поддержку множественной адресации на транспортном уровне, а также минимизирует блокирование линии в начале передачи. Нужно понимать, какие сервисы предоставляют приложениям транспортные протоколы, какие задачи решаются протоколами, а что необходимо реализовывать в приложении.

Есть ряд свойств TCP, которые при должном понимании упрощают написание надежных клиентов и серверов. Знание этих особенностей облегчит нам отладку наших клиентов и серверов с использованием общеупотребительных средств, таких как

. В этой главе мы коснемся различных тем, попадающих в эту категорию: трехэтапное рукопожатие TCP, последовательность прерывания соединения TCP, состояние TCP TIME_WAIT, четырехэтапное рукопожатие и завершение соединения SCRIPT, буферизация TCP, UDP и SCRIPT уровнем сокетов и так далее.

2.2. Обзор протоколов TCP/IP

Хотя набор протоколов и называется «TCP/IP», это семейство состоит не только из собственно протоколов TCP и IP. На рис. 2.1 представлен обзор этих протоколов.

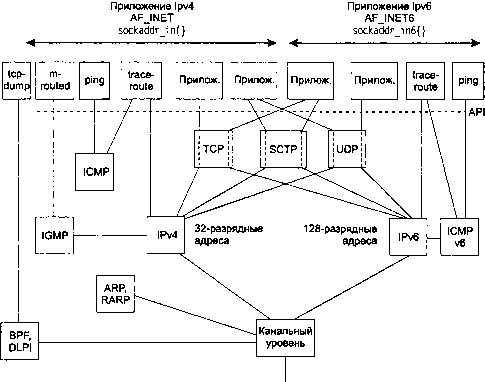

Рис. 2.1. Обзор протоколов семейства TCP/IP

На этом рисунке представлены и IPv4, и IPv6. Если рассматривать этот рисунок справа налево, то пять приложений справа используют IPv6. О константе

и структуре мы говорим в главе 3. Следующие шесть приложений используют IPv4.

Приложение, находящееся в самой левой части рисунка,

, соединяется непосредственно с канальным уровнем, используя либо BPF (BSD Packet Filter — фильтр пакетов BSD), либо DLPI (Data Link Provider Interface — интерфейс канального уровня). Мы обозначили штриховую горизонтальную линию под девятью приложениями (интерфейс) как API, что обычно соответствует сокетам или XTI. Интерфейс и к BPF, и к DLPI не использует сокетов или XTI.

На рис. 2.1 мы также отмечаем, что программа

использует два сокета: один для IP, другой для ICMP. В главе 25 мы создадим версии IPv4 и IPv6 утилит и .

А сейчас мы опишем каждый из протоколов, представленных на рисунке.

■ Протокол Интернета версии 4. IPv4 (Internet Protocol, version 4), который мы часто обозначаем просто как IP, был «рабочей лошадкой» набора протоколов Интернета с начала 80-х. Он использует 32-разрядную адресацию (см. раздел А.4). IPv4 предоставляет сервис доставки пакетов для протоколов TCP, UDP, SCRIPT, ICMP и IGMP.

■ Протокол Интернета версии 6. IPv6 (Internet Protocol, version 6) был разработан в середине 90-х как замена протокола IPv4. Главным изменением является увеличение размера адреса, в случае IPv6 равного 128 бит (см. раздел А.5) для работы с бурно развивавшимся в 90-е годы Интернетом. IPv6 предоставляет сервис доставки пакетов для протоколов TCP, UDP, SCRIPT и ICMPv6.

Мы часто используем аббревиатуру «IP» в словосочетаниях типа «IP-адрес», «IP-уровень», когда нет необходимости различать IPv4 и IPv6.

■ Протокол управления передачей. TCP (Transmission Control Protocol) является протоколом, ориентированным на установление соединения и предоставляющим надежный двусторонний байтовый поток использующим его приложениям. Сокеты TCP — типичный пример потоковых сокетов (stream sockets). TCP обеспечивает отправку и прием подтверждений, обработку тайм-аутов, повторную передачу и тому подобные возможности. Большинство прикладных программ в Интернете используют TCP. Заметим, что TCP может использовать как IPv4, так и Ipv6.

■ Протокол пользовательских дейтаграмм. UDP (User Datagram Protocol) — это протокол, не ориентированный на установление соединения. Сокеты UDP служат примером дейтаграммных сокетов (datagram sockets). В отличие от TCP, который является надежным протоколом, в данном случае отнюдь не гарантируется, что дейтаграммы UDP когда-нибудь достигнут заданного места назначения. Как и в случае TCP, протокол UDP может использовать как IPv4, так и IPv6.

■ Протокол управления передачей потоков. SCRIPT (Stream Control Transmission Protocol) — ориентированный на установление соединения протокол, предоставляющий надежную двустороннюю ассоциацию. Соединение по протоколу SCRIPT называется ассоциацией (association), потому что это многоканальный протокол, позволяющий задать несколько IP-адресов и один порт для каждой стороны соединения. SCRIPT предоставляет также сервис сообщений, то есть разграничение отдельных записей в передаваемом потоке. Как и другие транспортные протоколы, SCRIPT может использовать IPv4 и IPv6, но он отличается тем, что может работать с обеими версиями IP на одной и той же ассоциации.

■ Протокол управляющих сообщений Интернета. ICMP (Internet Control Message Protocol) обеспечивает передачу управляющей информации и сведений об ошибках между маршрутизаторами и узлами. Эти сообщения обычно генерируются и обрабатываются самостоятельно сетевым программным обеспечением TCP/IP, а не пользовательскими процессами, хотя мы и приводим в качестве примера программы

и , использующие ICMP. Иногда мы называем этот протокол «ICMPv4», чтобы отличать его от ICMPv6.
