Артефакты (рис. 2.4). При записи ЭЭГ могут регистрироваться электрические процессы, не связанные с активностью мозга. Их называют артефактами. Все артефакты можно разделить на технические и биологические.

При удовлетворительном состоянии усилительной и регистрирующей техники и при соблюдении всех правил регистрации электрофизиологических показателей технические артефакты, как правило, связаны с неудовлетворительным контактом отводящих электродов с кожными покровами головы, в результате чего контактное сопротивление резко возрастает, т.е. увеличивается внутреннее сопротивление источника электрических потенциалов, а это приводит к снижению электрического сигнала на входе усилителя и увеличению амплитуды сигналов, наводящихся на электроды от внешних источников. В этих случаях при регистрации ЭЭГ чаще всего наблюдается синусоидальная кривая с частотой 50 Гц (наводка переменного тока), осложнённая низкоамплитудными биопотенциалами. Сходная артефактная картина имеет место при отсутствии заземления испытуемого. Все технические артефакты относительно легко устранимы. Биологические артефакты появляются в ЭЭГ от других источников организма и в большинстве случаев неустранимы техническими средствами. К этим артефактам относятся артефакты от движения глаз, которые больше всего выражены в передних областях мозга, и активности скелетных мышц, особенно жевательных и мимических. Избавиться от «глазных» и «мышечных» артефактов можно только изменением условий проведения эксперимента, исключающих постоянные движения глаз и мышечную активность, а также специальным инструктированием испытуемого. Иногда на ЭЭГ «пробивает» электрокардиограмма. В этом случае нужно проверить сопротивление на электродах.

Следует лишь отметить, что и методы получения определённых феноменов в ЭЭГ, и методы анализа ЭЭГ определяются задачей исследования и методологией, которой придерживается тот или иной исследователь.

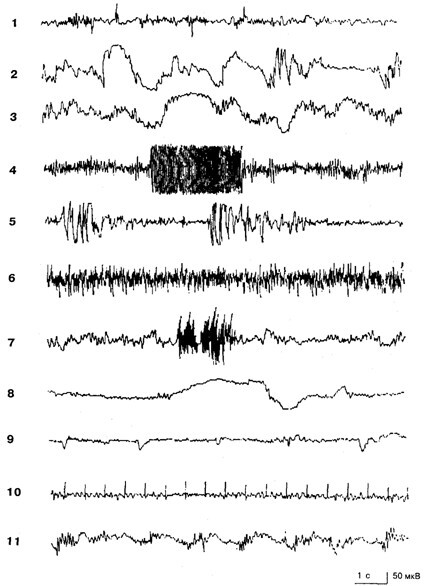

Рис. 2.4. Артефакты на электроэнцефалограмме:

1,2,3 - электродные артефакты; 4 – посторонние электрические помехи; 5 – артефакты, вызванные движением испытуемого; 6, 7 – мышечные потенциалы, вызванные напряжением мышц корпуса и сморщиванием лба соответственно; 8 – кожные потенциалы; 9 - моргание; 10- электрокардиограмма на фоне элетроэнцефалограммы; 11 – пульсовые волны [Егорова, 1973]

Активность мозга всегда представлена синхронной активностью большого количества нервных клеток, сопровождаемой слабыми электрическими токами, которые создают магнитные поля. Регистрация этих полей неконтактным способом позволяет получить так называемую магнитоэнцефалограмму (МЭГ). МЭГ регистрируют с помощью сверхпроводящего квантового интерференционного устройства – магнетометра. Предполагается, что если ЭЭГ больше связана с радиальными по отношению к поверхности коры головного мозга источниками тока (диполями), что имеет место на поверхности извилин, то МЭГ больше связана с тангенциально направленными источниками тока, имеющими место в корковых областях, образующих борозды (рис. 2.5). Если исходить из того, что площадь коры головного мозга в бороздах и на поверхности извилин приблизительно одинакова, то несомненно, что значимость магнитоэнцефалографии при изучении активности мозга сопоставима с электроэнцефалографией. Как следует из рис. 2.5, электрическое и магнитное поля взаимоперпендикулярны, поэтому при одновременной регистрации обоих полей можно получить взаимодополняющую информацию об исходном источнике генерации тех или иных потенциалов [Хари, Каукоранта, 1987]. МЭГ может быть представлена в виде профилей магнитных полей на поверхности черепа либо в виде кривой линии, отражающей частоту и амплитуду изменения магнитного поля в определённой точке скальпа. МЭГ дополняет информацию об активности мозга, получаемую с помощью электроэнцефалографии.

В современных клинических и экспериментальных исследованиях всё большее значение приобретают методы, дающие визуальную картину мозга субъекта в виде среза на любом уровне, построенную на основе метаболической активности отображённых на этой картине структур. Одним из наиболее результативных методов в плане пространственного разрешения изображения является позитронно-эмиссионная томография мозга (ПЭТ). Техника ПЭТ заключается в следующем. Субъекту в кровеносное русло вводят изотоп, это кислород-15, азот-13 или фтор-18. Изотопы вводят в виде соединения с другими молекулами. В мозге радиоактивные изотопы излучают позитроны, каждый из которых, пройдя через ткань мозга примерно на 3 мм от локализации изотопа, сталкивается с электроном. Столкновение между материей и антиматерией приводит к уничтожению частиц и появлению пары протонов, которые разлетаются от места столкновения в разные стороны теоретически под углом в 180° друг к другу. Голова субъекта помещена в специальную ПЭТ-камеру, в которую в виде круга вмонтированы кристаллические детекторы протонов. Подобное расположение детекторов позволяет фиксировать момент одновременного попадания двух «разлетевшихся» от места столкновения протонов двумя детекторами, отстоящими друг от друга под углом в 180°.

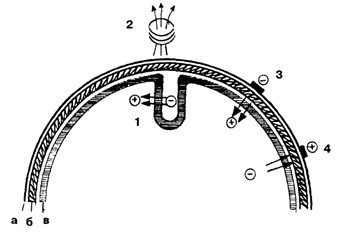

Рис. 2.5. Схема магнитных и электрических полей головного мозга:

1 – тангенциальное к поверхности скальпа направление тока в борозде создаёт магнитное поле (2), улавливаемое магнетометром, перпендикулярное положению электрического диполя; 2– направление силовых линий магнитного поля определяется «правилом правой руки», ладонная поверхность разогнутой кисти которой обращена к объекту: когда ток течёт в направлении большого пальца правой руки, линии магнитного поля следуют в направлении остальных пальцев; 3 и 4 – электрические поля (диполи), регистрируемые электроэнцефалографическим методом; а – скальп; б– череп; в – кора головного мозга

Наиболее часто применяют лиганд F18 – дезоксиглюкозу (ФДГ). ФДГ является аналогом глюкозы. Области мозга с разной метаболической активностью поглощают ФДГ соответственно с разной интенсивностью, но не утилизируют её. Концентрация изотопа F18 в нейронах разных областей увеличивается неравномерно, следовательно и потоки «разлетающихся» протонов на одни детекторы попадают чаще, чем на другие. Информация от детекторов поступает на компьютер, который создаёт плоское изображение (срез) мозга на регистрируемом уровне. Кроме того, два других изотопа применяются в ПЭТ также для определения метаболической активности.

Движения глаз являются важным показателем в психофизиологическом эксперименте. Регистрация движений глаз называется окулографией.

С одной стороны, окулографический показатель необходим для выявления артефактов от движений глаз в ЭЭГ (см. рис. 2.4), с другой стороны, этот показатель выступает и как самостоятельный предмет исследования, и как составляющая при изучении субъекта в деятельности. Амплитуду движения глаз определяют в угловых градусах. Существует восемь основных видов движений глаз [Барабанщиков, Милад, 1994]. Три движения – тремор (мелкие, частые колебания амплитудой 20–40 угловых секунд), дрейф (медленное, плавное перемещение глаз, прерываемое микроскачками) и микросаккады (быстрые движения продолжительностью 10–20 мс и амплитудой 2–50 угловых минут) относят к микродвижениям, направленным на сохранение местоположения глаз в орбите.

Из макродвижений, связанных с изменением местоположения глаз в орбите, наибольший интерес в психофизиологическом эксперименте представляют макросаккады и прослеживающие движения глаз. Макросаккады отражают обычно произвольные быстрые и точные смещения взора с одной точки на другую, например при рассматривании картины, при быстрых точностных движениях руки (рис. 2.6) и т.д. Их амплитуда варьирует в пределах от 40 угловых минут до 60 угловых градусов. Прослеживающие движения глаз – плавные перемещения глаз при отслеживании перемещающегося объекта в поле зрения. Амплитуда прослеживающих движений ограничивается пределами моторного поля глаза (плюс-минус 60 угловых градусов по горизонтали и плюс-минус 40 угловых градусов по вертикали). В основном прослеживающие движения глаз носят непроизвольный характер, начинаются через 150–200 мс после начала движения объекта и продолжаются в течение 300 мс после его остановки.
