В соответствии с этой системой у испытуемого делают три измерения черепа (рис. 2.2): а) продольный размер черепа – измеряют расстояние по черепу между точкой перехода лобной кости в переносицу (назион) и затылочным бугром; б) поперечный размер черепа – измеряют расстояние по черепу через макушку (вертекс) между наружными слуховыми проходами обоих ушей; в) длину окружности головы, измеренной по этим же точкам. Подробно см. правила расчёта в [Методы исслед. в психофизиол., 1994, с. 10–12]. Измеренные расстояния разделяют на интервалы, причём длина каждого интервала, начинающегося от точки измерения, составляет 10%, а остальные интервалы составляют 20% от соответствующего размера черепа. Имея эти основные размеры, поверхность черепа можно разметить в виде сетки, на пересечении линий которой накладываются электроды (см. рис. 2.2). Электроды, расположенные по средней линии, отмечаются индексом Z; отведения на левой половине головы имеют нечётные индексы, на правой – чётные. Отведения в системе «10–20»: фронтальные ( F1, F2., F3 F4, Fz); лобные полюса ( Fp1, Fp2); центральные (С 1 , С2 , С3 ,С4 , С z); париетальные (Р1, Р2 Р3 Р4, Р z); темпоральные ( T1 , Т2, Т3 , Т4, Т5 , Т z); окципитальные (О1 ,О2 , 0 z).

В системе расположения электродов «10–10», которая является модификацией системы «10–20», количество отведений увеличено; эта система предусматривает установку дополнительных электродов, смещённых по отношению к положению электродов в системе «10–20» вперёд (обозначаются ') или назад ("), например, отведение С1' в системе «10–10» находится кпереди от отведения С1 в системе «10-20» [Chartian et al., 1985].

ЭЭГ продолжает оставаться сложным для расшифровки показателем мозговой активности. При некоторых состояниях субъекта в этом сложном колебательном процессе можно визуально выделить ритмические колебания определённой частоты (рис. 2.3). Альфаритм – наиболее часто встречающийся ритм, который состоит из волн правильной, почти синусоидальной формы, с частотой от 8 до 13 Гц у разных лиц и с амплитудой 50–100 мкВ. Наблюдается он в состоянии спокойного бодрствования, медитации и длительной монотонной деятельности. В первую очередь появляется в затылочных областях, где он наиболее выражен, и может периодически распространяться на другие области мозга. Часто амплитуда колебания альфа-ритма постепенно увеличивается, а затем уменьшается. Этот феномен получил название «веретено альфа-ритма». Длительность веретён составляет от долей секунды до нескольких секунд. Если испытуемого отвлечь каким-либо раздражителем, то этот ритм десинхронизируется, т.е. заменяется низкоамплитудной высокочастотной ЭЭГ. Этот феномен в литературе обозначается терминами реакция активации, пробуждения или десинхронизации. По данным Л.А. Новиковой [1978], у слепых людей с врождённой или многолетней слепотой, а также при сохранности только светоощущения альфа-ритм отсутствует. Исчезновение альфа-ритма наблюдалось в случае атрофии зрительного нерва. Автор предполагает, что альфа-ритм совпадает с наличием предметного зрения. По мнению П.В. Симонова [1979], альфа-ритм связан с квантованием внешних стимулов. Мю-ритм (роландический или аркообразный) регистрируется в роландической борозде. Близок по частоте и амплитуде к альфа-ритму, но отличается формой волн, имеющих округлённые вершины и поэтому похожих на арки; встречается редко. Связан с тактильным и проприоцептивным раздражением и воображением движения. Выражен у слепых, компенсирующих потерю зрения развитием тактильного и двигательного исследования среды [Новикова, 1966]. Каппа-ритм сходен по частоте с альфа-ритмом, регистрируется в височной области при подавлении альфа-ритма в других областях в процессе умственной деятельности. Альфа-, мю и каппа-ритмы относят к одной частотной категории ритмов ЭЭГ [Коган, 1983]. Бета-ритм – колебания в диапазоне от 14 до 30 Гц с амплитудой 5–30 мкВ. Наиболее выражен в лобных областях, но при различных видах интенсивной деятельности резко усиливается и распространяется на другие области мозга [Коган, 1983]. Гамма-ритм – колебания потенциалов в диапазоне выше 30 Гц. Амплитуда этих колебаний не превышает 15 мкВ и обратно пропорциональна частоте. Наблюдается при решении задач, требующих максимального сосредоточения внимания. Тета-ритм имеет частоту 4–8 Гц и амплитуду от 20 до 100 мкВ (и даже более). Наиболее выражен в гиппокампе. Связан с поисковым поведением, усиливается при эмоциональном напряжении. П.В. Симонов [1979] считает, что тета-ритм связан с квантованием извлекаемых из памяти энграмм. Дельта-ритм состоит из высокоамплитудных (сотни микровольт) волн частотой 1–4 Гц. Возникает при естественном и наркотическом сне, а также наблюдается при регистрации ЭЭГ от участков коры, граничащих с областью, поражённой опухолью. Сверхмедленные потенциалы коры имеют период колебаний от нескольких секунд до нескольких часов и амплитуду от сотен микровольт до десятков милливольт. Регистрируются специальными усилителями постоянного тока. Условно их разделяют на 5 групп в соответствии с периодом (Т) колебаний: секундные (Т=3–10 с), декасекундные (Т=15–60 с), минутные (Т=2–9 мин), декаминутные (Т=10–20 мин) и часовые (Т=0,5–1,5 ч) [Коган, 1969]. Наблюдаются при бодрствовании, сне, повторных предъявлениях проб на объём оперативной памяти, патологиях мозга, действии фармакологических веществ [Илюхина, 1977].

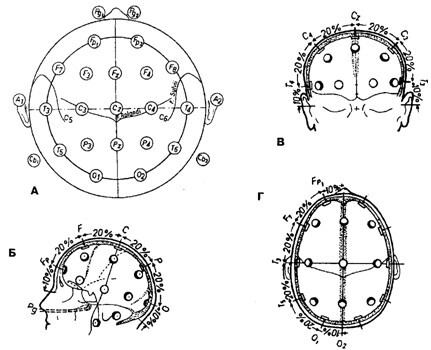

Рис. 2.2. Схема расположения электроэнцефалографических электродов на скальпе [Jasper, 1958]:

А – вид сверху; Б – вид сбоку справа; В – вид спереди; Г – вид сверху

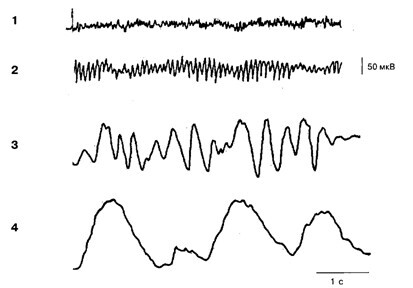

Рис. 2.3. Основные ритмы электроэнцефалограммы:

1 – бета-ритм; 2 – альфа-ритм; 3 – тета-ритм; 4 – дельта-ритм

Однако описанные ритмы довольно редко встречаются в чистом виде в реальном психофизиологическом эксперименте; когда испытуемый вовлечён в определённый вид деятельности, его ЭЭГ представляет постоянно меняющуюся по амплитуде и частоте кривую. В настоящее время выпускаются самые разнообразные пакеты программ для анализа ЭЭГ на персональных компьютерах. Мы не будем здесь подробно останавливаться на методах анализа ЭЭГ, так как эта проблема требует специального обсуждения. Отметим лишь, что можно выделить два направления в анализе ЭЭГ у субъекта, выполняющего определённый вид деятельности. Одно из них – это сопоставление описанных ритмов ЭЭГ или её частотного спектра, выявляющего выраженность альфа-, бета-, тетаили каппа-ритмов, с текущей деятельностью (решение задач, счёт в уме, выполнение ассоциативных тестов, мысленное представление зрительных или слуховых ощущений, выполнение задач на объём кратковременной памяти и т.д.) [Труш, Кориневский, 1978; Ливанов, Хризман, 1978]. Сюда же можно отнести и выявление особенностей того или иного ритма ЭЭГ и их сопоставление с индивидуальной способностью выполнять определённый психологический тест, причём проведение этих исследований может быть разделено во времени [см., например, гл. 6; Психофизиол. закономерн., 1985 ]. В рамках другого направления ЭЭГ описывается на основе прямого сопоставления тех или иных её компонентов с реально развивающимися этапами экспериментально контролируемой деятельности. Одним из примеров подобного подхода является сопоставление амплитудно-временных характеристик компонентов связанных с событием потенциалов (ССП) с выделяемыми характеристиками реализующегося в это время поведения (см. гл.16).

Важное значение в изучении активности мозга имеет сравнительный анализ биоэлектрических потенциалов, регистрируемых одновременно в разных областях мозга [Труш, Кориневский, 1978]. Так, в школе М.Н. Ливанова впервые был обнаружен феномен развития пространственной синхронизации потенциалов в диапазоне определённого ритма (чаще тета-ритма) при формировании поведенческого навыка у животных и у человека при различных психологических тестах [Ливанов, Хризман, 1978]. В настоящее время компьютерные программы просчитывают амплитуды ЭЭГ, ВП и ССП в каждом частотном диапазоне – альфа-, бета-, тетаи дельта-ритмов для каждого отведения. Цифровые данные в виде чёрно-белых или цветных шкал переносятся на соответствующие места отведений на черепе, что даёт наглядное представление о том, в каких частях мозга и в какой степени выражена та или иная частота колебаний или тот или иной потенциал [Kaplan et al., 1994].
