Наиболее распространённым методом регистрации движений глаз является электроокулография. По сравнению с другими окулографическими методами, такими, как фотооптический, фотоэлектрический и электромагнитный, электроокулография исключает контакт с глазным яблоком, может проводиться при любом освещении и тем самым не нарушает естественных условий зрительной активности. В основе электроокулографии лежит дипольное свойство глазного яблока – его роговица имеет положительный заряд относительно сетчатки (корнеоретинальный потенциал). Электрическая и оптическая оси глазного яблока практически совпадают, и поэтому электроокулограмма (ЭОГ) может служить показателем направления взора [Барабанщиков, Милад, 1994]. При движении глаза угол его электрической оси изменяется, что приводит к изменению потенциалов, наводимых диполем глазного яблока на окружающие ткани. Именно эти потенциалы регистрируются электроокулографическим методом.

Две пары неполяризующихся отводящих электродов с электропроводной пастой накладывают на обезжиренные участки кожи в следующих точках: а) около височных углов обеих глазных щелей – для регистрации горизонтальной составляющей движений; б) посередине верхнего и нижнего края глазной впадины одного из глаз – для регистрации вертикальной составляющей движений. Контактное сопротивление на электродах (до 10 кОм), как правило, позволяет избегать артефактов от ЭЭГ и мышечной активности. Потенциалы, снимаемые между электродами в каждой паре, усиливаются и поступают на монитор, а затем записываются на магнитные носители магнитофона или ЭВМ.

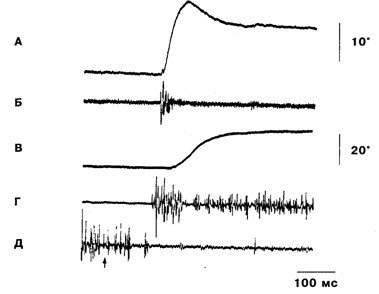

Рис. 2.6. Координированные движения глаз и головы в сторону появившегося в боковом поле зрения светового пятна:

Электромиографическая активность, зарегистрированная с левой латеральной прямой мышцы головы ( B), с правой (Г) и с левой (Д) ремённых мышц головы при горизонтальном повороте глаз (А) и головы (B). Калибровка времени – 100 мс; калибровка движений глаз – 10 угл. град.; калибровка движений головы – 20 угл. град. [Bizzi et. аl., 1972]

Линия на ЭОГ при неподвижном взоре, направленном прямо, принимается за нулевую. При повороте глаз вправо на электроде, расположенном на височном углу правого глаза, потенциал становится более положительным по отношению к нулевой линии, а на электроде слева – отрицательным. При повороте глаз влево это соотношение потенциалов на элетродах меняется. При направлении взора вверх на электроде, расположенном на верхнем крае глазной впадины, потенциал становится положительным по отношению к нулевой линии, а на электроде нижнего края – отрицательным. Амплитуда движений глаз в данном случае измеряется в милливольтах, но после проведения калибровочных движений глаз, т.е. движений с одной точки на другую с известным расстоянием в угловых градусах, амплитуду можно представить в угловых градусах. Итак, по смещению регистрируемых потенциалов горизонтальной и вертикальной составляющих можно определить направление, а по величине этих смещений – величину углового смещения оптических осей глаз.

Движения глаз, особенно вертикальные, а также моргания вызывают выраженные артефакты в ЭЭГ (см. рис. 2.4). Поэтому регистрация ЭЭГ без регистрации ЭОГ в психофизиологических экспериментах считается недопустимой ошибкой.

Электромиография – это регистрация суммарных колебаний потенциалов, возникающих как компонент процесса возбуждения в области нервномышечных соединений и мышечных волокнах при поступлении к ним импульсов от мотонейронов спинного или продолговатого мозга. В настоящее время применяются различные варианты подкожных (игольчатых) и накожных (поверхностных) электродов. Последние в силу их атравматичности и лёгкости наложения имеют более широкое применение.

Обычно пользуются биполярным отведением, помещая один электрод на участке кожи над серединой («двигательной точкой») мышцы, а второй – на 1–2 см дистальнее. При монополярном отведении один электрод помещают над «двигательной точкой» исследуемой мышцы, второй – над её сухожилием или на какой-либо отдалённой точке (на мочке уха, на грудине и т.д.). Требования к электродам и к их наложению такие же, как и при наложении электроэнцефалографических или электроокулографических электродов.

Во время покоя скелетная мускулатура всегда находится в состоянии лёгкого тонического напряжения, что проявляется на электромиограмме (ЭМГ) в виде низкоамплитудных (5–30 мкВ) колебаний частотой 100 Гц и более. Даже при локальном отведении электроактивности от расслабленной мышцы полное отсутствие колебаний потенциала в отдельной двигательной единице (мышечном волокне) отсутствует; обычно наблюдаются колебания частотой 6–10 Гц. При готовности к движению, мысленному его выполнению, при эмоциональном напряжении и других подобных случаях, т.е. в ситуациях, не сопровождающихся внешненаблюдаемыми движениями, тоническая ЭМГ возрастает как по амплитуде, так и по частоте. Например, чтение «про себя» сопровождается увеличением ЭМГ активности мышц нижней губы, причём чем сложнее или бессмысленнее текст, тем выраженное ЭМГ. При мысленном письме у правшей усиливается мышечная активность поверхностных сгибателей правой руки, выявляемых на ЭМГ [Юсевич, 1958].

Произвольное движение сопровождается определённой последовательностью активации различных мышц: амплитуда ЭМГ одних мышц увеличивается до движения, других – в процессе движения (см. рис. 2.6).

Амплитуда и частота ЭМГ прежде всего определяются количеством возбуждённых двигательных единиц, а также степенью синхронизации развивающихся в каждой из них колебаний потенциала. Как было показано в специальных исследованиях, амплитуда ЭМГ нарастает градуально (см. рис. 2.5). Это, по-видимому, связано с тем, что сначала активируются обладающие большей возбудимостью двигательные единицы, а затем вместе с ними начинают активироваться и другие двигательные единицы [Kugelberg, Taverner, 1950]. Общая амплитуда ЭМГ может достигать 1–2 мВ. ЭМГ становится особенно информативной в комплексе с другими показателями (см. рис. 2.6).

Электрическая активность кожи (ЭАК) связана с активностью потоотделения, однако физиологическая основа её до конца не изучена. Из центральной нервной системы к потовым железам поступают влияния из коры больших полушарий и из глубинных структур мозга – гипоталамуса и ретикулярной формации. Именно поэтому существовавшее ранее представление о том, что потоотделение полностью контролируется волокнами симпатической нервной системы, нельзя считать верным: потовая железа – это «орган с неожиданно высокой биологической сложностью» [Хэссет, 1981]. У человека на теле имеется 2–3 млн. потовых желёз, причём на ладонях и подошвах их в несколько раз больше, чем на других участках тела. Их главная функция – поддержание постоянной температуры тела – заключается в том, что выделяемый ими пот испаряется с поверхности тела и тем самым охлаждает его. Однако некоторые потовые железы активны не только при повышении температуры тела, но и при сильных эмоциональных переживаниях, стрессе и разных формах активной деятельности субъекта [Хэссет, 1981; Альдерсонс, 1985]. Эти потовые железы сосредоточены на ладонях и подошвах и в меньшей степени на лбу и подмышками. ЭАК обычно и используется как показатель такого «эмоционального» и «деятельностного» потооделения. Её обычно регистрируют с кончиков пальцев или с ладони биполярными неполяризующимися электродами.

Существуют два способа исследования электрической активности кожи: метод Фере, в котором используется внешний источник тока, и метод Тарханова, в котором внешний источник тока не применяется. В настоящее время считается, что существуют различия в физиологической основе показателей, измеряемых этими методами. Если раньше эти показатели ЭАК называли общим термином – кожно-гальваническая реакция, то сейчас в случае приложения внешнего тока (метод Фере) показателем считается проводимость кожи (ПрК), а показателем в методе Тарханова является электрический потенциал самой кожи (ПК). Поскольку выделение пота из потовых желёз имеет циклический характер [Альдерсонс, 1985], то и записи ЭАК носят колебательный характер (рис. 2.7). Расшифровка этих колебательных процессов прямо связана с механизмами ЭАК и поэтому остаётся проблематичной.
