Рис. 4.59. Бескаркасная перегородка с утеплителем: 1 – вертикальная полка базового тавра; 2 – горизонтальная полка базового тавра; 3, 4 – вертикальные доски слоев обшивки; 5 – утеплитель; 6 – горизонтальная поперечина

Мы начали с того, что базовые элементы перегородок (уголки и тавры) крепятся к полу и потолку. Но это простейший случай. Более богатые возможности предоставляет крепление этих элементов к стенам (рис. 4.60), ведь только двух базовых уголков достаточно для двух вариантов однослойной перегородки, четырех вариантов двухслойной и как минимум двух вариантов трехслойной. При этом однослойные перегородки отличаются длиной обшивочной доски (разница равна удвоенной толщине исходной доски, что в нашем случае достигает 50 мм), а это может оказаться существенным при раскрое материала. Двухслойные перегородки могут выполняться на базе одного из вариантов однослойной с вертикальным или горизонтальным расположением досок второго обшивочного слоя. Трехслойная перегородка, в частности, по варианту VIII, может быть выполнена со средним слоем из утеплителя. Не меньшее количество вариантов конструкции перегородок получается и при использовании в качестве вертикальных базовых элементов тавров (см. рис. 4.59). Главным же отличием перегородок с вертикальными базовыми элементами является то, что основной, закрепляемый на базовых элементах, их обшивочный слой – горизонтально расположенные доски, в то время как у перегородок с горизонтальными базовыми элементами основной обшивочный слой – из вертикальных досок. При выполнении двухслойных дощатых перегородок с горизонтальной обшивкой обоих слоев следует доски одного из слоев сдвинуть на половину их ширины относительно досок другого слоя, чтобы их стыки были перекрыты.

Рис. 4.60. Конструкции бескаркасных перегородок с вертикальными базовыми уголками (I, II – однослойные, III – VI – двухслойные, VII – VIII – трехслойные): 1 – базовый уголок; 2 – горизонтальная обшивочная доска; 3 – горизонтальная обшивка второго слоя; 4 – вертикальная обшивка второго слоя; 5 – вертикальная обшивка третьего слоя; 6 – горизонтальная обшивка третьего слоя

Остается вопрос: какой из двух возможных вариантов конструкции – с вертикальными или горизонтальными базовыми элементами применить в каждом конкретном случае? Есть два критерия, определяющие выбор типа базовых элементов перегородки (вертикальные или горизонтальные). Во-первых, это длина доски для основного обшивочного слоя. При необходимости ее минимизировать горизонтальные базовые элементы предпочтительнее, если высота перегородки меньше ее длины. Если соотношение размеров перегородки обратное, желательны вертикальные базовые элементы. Во-вторых, на выбор их типа влияет вид обшивки, точнее, ее основного слоя, – горизонтальный или вертикальный, поскольку он является элементом интерьера, что по разным причинам может играть решающую роль. Во всяком случае, есть из чего выбирать.

Возможен и вариант с одновременным использованием базовых элементов обоих типов – и горизонтальных, и вертикальных. Это может быть оправдано для перегородок большой площади или с тонкими обшивочными слоями. В обоих случаях желательно обшивки надежно закрепить по всему периметру. При этом для соединения базовых элементов между собой можно воспользоваться отрезками металлического уголка (рис. 4.61) с отверстиями под шурупы (лучше с потайной головкой, хотя и не обязательно). Кстати, при использовании такого металлического крепежа можно получить конструкцию, весьма близкую к каркасной. Для этого между лежащими в плоскости перегородки полками противоположных базовых элементов помещаются скрепляемые с ними стойки (в случае горизонтальных базовых элементов) или горизонтальные поперечины (в случае вертикальных базовых элементов). По сути дела, при этом получается тот же каркас, но только лишь функционально, поскольку в основе конструкции такого каркаса лежат базовые элементы бескаркасных перегородок.

Рис. 4.61. Соединение базовых элементов: 1 – вертикальный базовый уголок; 2 – горизонтальный базовый элемент (доска «на ребро»); 3 – соединительный металлический уголок; 4 – шурупы

Рис. 4.62. Выполнение примыканий перегородок: 1 – перегородка; 2 – базовые уголки примыкающей перегородки; 3 – примыкающая перегородка

Очень удобны в бескаркасном исполнении примыкания (пересечения) перегородок (рис. 4.62). Достаточно в любом месте существующей перегородки закрепить вертикальные базовые элементы (уголки или тавры) или подогнать к этому месту закрепляемые на полу и потолке горизонтальные базовые элементы, как примыкающую перегородку можно строить без каких-либо проблем, причем из любого материала.

Как построить прямую или винтовую лестницу без лишних трудозатрат и без перерасхода материала? Казалось бы, лестницы, выполненные из дерева, в литературе освещены достаточно полно. Однако практика показала, что при сооружении лестниц приходится решать целый ряд задач, информации по которым явно недостаточно. К ним относятся грамотное проектирование лестниц и подбор материалов. Не последнюю роль играет и исполнение – оно-то и придает окончательный «шарм» изделию. Чаще всего эти вопросы отданы на откуп методу «по месту» и опыту «бывалых». Но если застройщик делает лестницу впервые, то, пока он поднатореет, будет истрачено зря немало рабочего времени и материала.

Эти проблемы решаются путем правильного проектирования и за счет использования нетрадиционной технологии изготовления лестниц, на которых остановимся подробнее. Выделим основные параметры (характеристики) лестницы: высота подъема, тип лестницы, площадь в плане, крутизна, число ступеней, а также их ширина и высота. Отметим, что параметры эти не являются независимыми, то есть мы не можем одновременно все их назначить (рис. 4.63). Например, для прямой лестницы высота подъема и крутизна однозначно определяют площадь в плане, и наоборот – площадь в плане и высота подъема однозначно определяют крутизну и т. п.

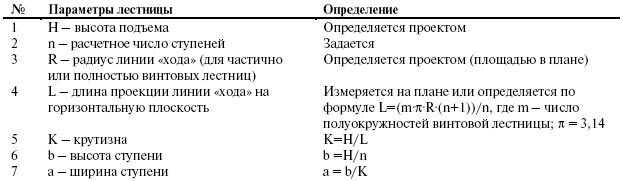

Рис. 4.63. Параметры лестницы: H – высота подъема; а – ширина ступени; b – высота ступени; К – крутизна подъема, К = tga = b/a = H/L, где L – длина проекции лестницы на плоскость пола; с – конструктивный параметр; n – число ступеней (на рис. n = 3)

При проектировании сразу надо задаться значениями каких-то, в каждом конкретном случае определяющих, параметров, например площадью в плане, тогда можно вычислить крутизну, которая в свою очередь, определит число ступеней. При известной высоте подъема (разности высот пола второго и первого этажей) проектирование лестницы начинаем с выбора ее типа. Чем раньше на стадии разработки (строительства) дома в целом происходит конструирование лестницы, тем большей свободой в выборе ее типа обладает застройщик.

Итак, чем же руководствоваться при выборе типа лестницы? Во-первых, общей компоновкой дома, включая места расположения лестниц, а во-вторых (но не в последнюю очередь), эстетическими соображениями. Траектория движения человека по лестнице не должна пересекать потолочных балок (как минимум, он не должен касаться потолка головой), следовательно, их расположение определяет место установки прямых пологих лестниц. Если площадь, занимаемую лестницей, необходимо минимизировать, то от лестничной площадки придется отказаться, поскольку ее площадь всегда суммируется с площадями проекций маршей. Немаловажен и размер площадей, отводимых на каждом этаже под лестницу. Таким образом, окончательный выбор типа лестницы является компромиссом между весьма противоречивыми требованиями, например, иметь лестницу минимальной крутизны и минимальной площади в плане. Не следует сбрасывать со счетов и конструктивные сложности выбираемого типа лестницы, ведь окончательный вид изделия будет зависеть от того, каким образом удастся эти сложности преодолеть.
