Рис. 4.11. Общий вид комфортного щитового дома

Рис. 4.12. Планы дома: 1 – прихожая; 2 – санузел; 3 – кухня-столовая; 4 – гостиная; 5 – открытая терраса; 6 – лестница; 7 – холл; 8 – туалет; 9 – спальни

Гостиная, как самое большое помещение, освещена двумя окнами: одним – в боковой стене строения и вторым, расположенным в торце дома и как бы продлевающим гостиную на открытую террасу. Это окно имеет высоту во всю стену, что делает его схожим с остекленной двустворчатой дверью. Последнее обстоятельство позволяет в хорошую погоду перенести досуг на природу, в то же время как бы оставаясь в гостиной.

Под две просторные спальни, например родительскую и детскую, отведен второй этаж, на котором имеются разделяющие спальни туалет и холл, освещенные через встроенные в скаты крыши окна. Спальни же получают естественное освещение через окна, расположенные во фронтонах.

Компоновка и планировка дома по рис. 4.13, 4.14 проводились совместно. С самого начала дом задумывался для продления дачного летнего сезона за счет ранних весенних и поздних осенних месяцев. Это и наложило свой отпечаток на планировку и обустройство дома. Кроме того, предстояло строиться «от материала» (см. далее), то есть не подбирать его согласно проекту, а проект делать под наличный материал.

В итоге получилось следующее: при внешне заурядной (практически классической) компоновке, максимум с незавидной мансардой, имеются три комнаты первого этажа (теплушка площадью около 8 м2, терраса-кухня – 12 м2и гостиная с камином – около 20 м2), две удаленных друг от друга комнаты на втором этаже (8 и 9 м2) и, кроме того, отдельные помещения: технический отсек (для размещения баков с водой для нужд кухни), площадь для оборудования спальных мест и устройства встроенных шкафов (третий уровень, сообщающийся с южной комнатой второго этажа), площадь для хранилищ типа «антресоли» (четвертый уровень, доступный с третьего уровня).

Рис. 4.13. Общий вид дома в четырех уровнях

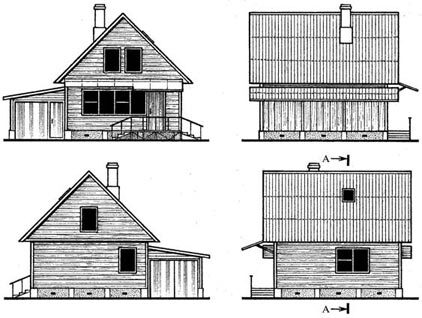

Рис. 4.14. Фасады дома в четырех уровнях

На рис. 4.15 приведен план первого и второго этажей, а также третьего и четвертого уровней. Разобраться с планом легче при помощи разреза, показанного на рис. 4.16. С крыльца входная дверь ведет на террасу, имеющую ярко выраженную входную зону. Хорошую освещенность террасы и эффект «присутствия в саду» обеспечивает сдвоенный оконный блок, обращенный, кстати, на юг и вглубь участка. Слева по ходу расположена кухня с кухонным блоком у торцевой стены. Кухня и входная зона разделены шкафом-перегородкой для верхней одежды. У правой торцевой стены находится винтовая лестница (с поворотом на 180°), ведущая в южную комнату второго этажа с двумя выходящими на юг окнами. Под лестницей разместился вполне современный, утепленный, как и весь дом, туалет. Остекленная дверь ведет в гостиную с обращенным на восток окном.

Из гостиной можно попасть в теплую комнату или подняться по лестнице (полувинтовая с прямым маршем) в северную комнату второго этажа с небольшим окном, обращенным на север. Печь-камин обращена одной стороной (с топочной дверцей) и плитой в террасу-кухню, двумя гранями в теплушку и порталом камина в гостиную. Высота потолков в помещениях первого этажа (на террасе-кухне, в теплой комнате и в части гостиной, расположенной под северной комнатой второго этажа) составляет 225 см. В центральной части гостиной высота потолка – 315 см в силу того, что именно эта часть помещения наиболее функционально нагружена.

Пространство между комнатами второго этажа разделено на две части: меньшую, пол которой расположен на уровне пола второго этажа, и большую – на третьем уровне. Меньшая площадь отведена под техническое помещение для размещения водяных баков и другого инженерного оборудования. Площадь третьего уровня (соответствующая зоне высокого потолка гостиной), находящаяся на высоте 800 мм от уровня пола второго этажа, использована под спальные места и встроенные шкафы в южной комнате, что, безусловно, расширяет ее функциональные возможности.

Рис. 4.16. Разрез дома в четырех уровнях

Наконец, имеются две площади четвертого уровня, которыми не следует пренебрегать, ибо каждая из них составляет около 6 м2, а это весьма существенно для организации хранилищ или кладовок. Доступ к этим антресолям из южной комнаты второго этажа обеспечен через третий уровень, что не составило особых сложностей.

К планировке же следует отнести и решение строить дом с примыкающим гаражом, а также с отдельным крыльцом, не связанным никакими конструктивными элементами с домом.

Прочтя в любой литературе рекомендации типа «Фундамент делается так-то и так-то...», не стоит спешить с воплощением этих рекомендаций, даже если они очень убедительны. Вот уж где стоит отмерить не семь, а семь раз по семь. Дело в том, что полной свободы выбора фундамента не существует, ибо тип его в каждом случае в основном определяется несущей способностью грунта, а также климатическими и гидрогеологическими характеристиками местности, в которой ведется застройка. Поэтому общего решения «на все случаи жизни» не существует. При выборе фундамента в каждом конкретном случае, безусловно, стоит прибегнуть к консультации специалиста, изучить, насколько это возможно, окрестные постройки, разобраться с особенностями местности. Но тем не менее представляют интерес и отдельные виды фундаментов, применимые в разных ситуациях при маломерном строительстве. Поэтому ниже в качестве возможных для реализации примеров рассматриваются различные фундаменты с привязкой их к описываемым домам.

Почти наверняка фундамент под одно-двухэтажные деревянные постройки окажется недогруженным (в смысле ограничения по несущей способности грунта), а значит, не надо волноваться по поводу того, что постройка «потонет». Зато гораздо вероятнее, что фундаменты (а вместе с ним и строение) могут частично или полностью «всплывать» из-за сезонной подвижки грунтов, к которой наиболее склонны глинистые и влагонасыщенные грунты. Именно это обстоятельство и лежит в основе выбора типа фундамента и способа его изготовления, включая операции, направленные на обеспечение минимальных касательных напряжений на элементах фундамента и защиту его от избыточной влаги.

С другой стороны, желательно, конечно, чтобы фундамент не слишком удорожал все строительство, а потому вполне понятно стремление сделать его экономичным малозаглубленным. В частности, применительно к дому по рис. 4.1, 4.2 приемлемым может оказаться фундамент, приведенный на рис. 4.17. Это монолитный малозаглубленный железобетонный ленточный фундамент на песчаной подушке. Его конструкция и технология изготовления вполне ясны из рисунка. Единственное, что можно добавить, так это несколько слов о мощении прилегающей к дому территории, которая расширяет зону обитания непосредственно на природу. Технологически работы по мощению непосредственно примыкают к фундаментным, и есть весомые резоны включить их в один цикл. Конкретную же технологию нетрудно найти в соответствующей литературе.

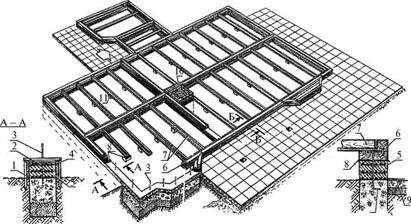

Рис. 4.17. Конструкция малозаглубленного ленточного фундамента: 1 – крепление опалубки; 2 – арматура; 3 – анкер; 4 – опалубка; 5 – цоколь; 6 – брус нижней обвязки; 7 – лаги; 8 – гидроизоляция; 9 – плитка; 10 – печной фундамент; 11 – подлаговые столбики
