Рис. 4.57. Устройство внутренних перегородок: 1 – внутренняя обшивка; 2, 9 – стойки каркаса; 8 – обшивка перегородок; 4 – балки перекрытия; 5 – верхняя обвязка; 6 – потолок первого этажа; 7 – ригели каркаса; 10 – утеплитель

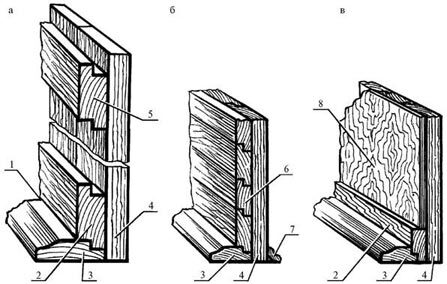

Рис. 4.58. Конструкции бескаркасных перегородок (а – однослойной, б – двухслойной, в – двухслойной со вторым слоем из листового материала): 1 – базовый деревянный уголок; 2 – вертикальная полка уголка; 3 – горизонтальная полка уголка; 4 – вертикальные доски основного обшивочного слоя; 5 – горизонтальная поперечина; 6 – горизонтальные доски; 7 – плинтус; 8 – листовой материал второго обшивочного слоя

Монтаж перегородки начинается с того, что по разметке к полу прибивается уголок 1, а к потолку – зеркально ему отображенный. К этим базовым элементам пришиваются вертикальные доски 4 как основной обшивочный слой. Доски крепятся наискось забиваемыми гвоздями так, чтобы их концы входили в половые и потолочные доски. В итоге уже получается однослойная дощатая перегородка. Ею можно ограничиться, например, для выделения подсобного помещения, со стороны которого и оставляются базовые элементы. При необходимости можно усилить перегородку горизонтальной поперечиной 5, прибитой к обшивке со стороны базовых уголков. Надобность во врезках или других способах крепления концов такой поперечины отсутствует – она просто стягивает обшивочные доски в щит, заодно устраняя разность их естественных погибов. Это делает всю конструкцию существенно более жесткой. Кроме того, в подсобном помещении горизонтальные элементы удобны, например, для организации всякого рода полок.

Двухслойную перегородку (рис. 4.58, б) можно получить, если по основному обшивочному слою из вертикальных досок 4 с тыльной стороны сделать горизонтальную обшивку досками 6, первая из которых вплотную поджимается к полке 3 уголка. Если на горизонтальной полке 3 уголка сделать фигурную выборку, концы вертикальных досок закрыть снизу плинтусом 7, а сверху – галтелью, то перегородка по рис. 4.58, б примет окончательно завершенный вид. Если фигурная выборка не нужна или нет возможности ее сделать, можно обойтись фаской соответствующей формы. Поскольку основной слой обшивки образует сплошную поверхность, второй слой можно выполнять из листового материала (рис. 4.58, в). Дощатый же второй слой (горизонтальную обшивку) можно набирать уже из коротких дощечек (строительных отходов) практически любой толщины (вплоть до тарной дощечки). Из рисунка ясно, что толщина такой перегородки равна удвоенной толщине исходной доски, то есть в нашем случае – 40 – 50 мм. При необходимости можно между слоями обшивки проложить пергамин.

А можно ли утеплить бескаркасную перегородку? Оказалось, что можно, и даже чрезвычайно просто. На рис. 4.59 приведена перегородка, в качестве базовых элементов которой использованы Т-образные деревянные профили с вертикальной полкой 1 и горизонтальной 2. Закрепив на полу и потолке базовые элементы, к ним прибивают вертикальную обшивку 3 и 4 с обеих сторон. Понятно, что толщина доски 1 определяет зазор между обшивками, а значит, и толщину теплоизоляционного материала 5, который можно в этот зазор поместить. И тут выявляется еще одно преимущество предлагаемой конструкции. В каркасных перегородках толщина брусков каркаса определяется прочностными соображениями, а утеплитель приходится размещать в зазоре, какой уж получился. В нашем же случае, выбирая (или подгоняя) толщину доски 1, можно получить требуемый зазор для плотной укладки в перегородке имеющегося в наличии утеплителя. Прочность такой трехслойной конструкции также легко повысить введением в зазор горизонтальной поперечины 6, которая сначала прибивается к одной из обшивок, а затем уже вторая обшивка прибивается к поперечине. Общая толщина трехслойной перегородки может быть любой наперед заданной, а внутренний слой может быть выполнен и из досок (в нашем случае горизонтально расположенных) или листового материала (оргалит, фанера).

Рис. 4.59. Бескаркасная перегородка с утеплителем: 1 – вертикальная полка базового тавра; 2 – горизонтальная полка базового тавра; 3, 4 – вертикальные доски слоев обшивки; 5 – утеплитель; 6 – горизонтальная поперечина

Мы начали с того, что базовые элементы перегородок (уголки и тавры) крепятся к полу и потолку. Но это простейший случай. Более богатые возможности предоставляет крепление этих элементов к стенам (рис. 4.60), ведь только двух базовых уголков достаточно для двух вариантов однослойной перегородки, четырех вариантов двухслойной и как минимум двух вариантов трехслойной. При этом однослойные перегородки отличаются длиной обшивочной доски (разница равна удвоенной толщине исходной доски, что в нашем случае достигает 50 мм), а это может оказаться существенным при раскрое материала. Двухслойные перегородки могут выполняться на базе одного из вариантов однослойной с вертикальным или горизонтальным расположением досок второго обшивочного слоя. Трехслойная перегородка, в частности, по варианту VIII, может быть выполнена со средним слоем из утеплителя. Не меньшее количество вариантов конструкции перегородок получается и при использовании в качестве вертикальных базовых элементов тавров (см. рис. 4.59). Главным же отличием перегородок с вертикальными базовыми элементами является то, что основной, закрепляемый на базовых элементах, их обшивочный слой – горизонтально расположенные доски, в то время как у перегородок с горизонтальными базовыми элементами основной обшивочный слой – из вертикальных досок. При выполнении двухслойных дощатых перегородок с горизонтальной обшивкой обоих слоев следует доски одного из слоев сдвинуть на половину их ширины относительно досок другого слоя, чтобы их стыки были перекрыты.

Рис. 4.60. Конструкции бескаркасных перегородок с вертикальными базовыми уголками (I, II – однослойные, III – VI – двухслойные, VII – VIII – трехслойные): 1 – базовый уголок; 2 – горизонтальная обшивочная доска; 3 – горизонтальная обшивка второго слоя; 4 – вертикальная обшивка второго слоя; 5 – вертикальная обшивка третьего слоя; 6 – горизонтальная обшивка третьего слоя

Остается вопрос: какой из двух возможных вариантов конструкции – с вертикальными или горизонтальными базовыми элементами применить в каждом конкретном случае? Есть два критерия, определяющие выбор типа базовых элементов перегородки (вертикальные или горизонтальные). Во-первых, это длина доски для основного обшивочного слоя. При необходимости ее минимизировать горизонтальные базовые элементы предпочтительнее, если высота перегородки меньше ее длины. Если соотношение размеров перегородки обратное, желательны вертикальные базовые элементы. Во-вторых, на выбор их типа влияет вид обшивки, точнее, ее основного слоя, – горизонтальный или вертикальный, поскольку он является элементом интерьера, что по разным причинам может играть решающую роль. Во всяком случае, есть из чего выбирать.

Возможен и вариант с одновременным использованием базовых элементов обоих типов – и горизонтальных, и вертикальных. Это может быть оправдано для перегородок большой площади или с тонкими обшивочными слоями. В обоих случаях желательно обшивки надежно закрепить по всему периметру. При этом для соединения базовых элементов между собой можно воспользоваться отрезками металлического уголка (рис. 4.61) с отверстиями под шурупы (лучше с потайной головкой, хотя и не обязательно). Кстати, при использовании такого металлического крепежа можно получить конструкцию, весьма близкую к каркасной. Для этого между лежащими в плоскости перегородки полками противоположных базовых элементов помещаются скрепляемые с ними стойки (в случае горизонтальных базовых элементов) или горизонтальные поперечины (в случае вертикальных базовых элементов). По сути дела, при этом получается тот же каркас, но только лишь функционально, поскольку в основе конструкции такого каркаса лежат базовые элементы бескаркасных перегородок.
