Рис. 4.20. Анкерное крепление: 1 – плиты фундамента; 2 – опорный брус; 3 – нижняя обвязка; 4 – анкер; 5 – подпятник; 6 – отверстие под анкер; 7 – бетонные заглушки

Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader74.jpg

Рис. 4.21. Фундамент и элементы нижней обвязки дома в четырех уровнях

4.3. Стены

Ничто так не влияет на конструкцию и технологию возведения стен, как стройматериалы. И дело даже не только в их номенклатуре, хотя и очевидно, что кладка кирпичных стен и бревенчатого сруба совершенно разные виды работ. По целому ряду причин именно для самостоятельной постройки наиболее приемлемы различные деревянные конструкции, о которых потому-то и ведется речь. Номенклатура материалов, а также их потребное количество определяются рядом факторов. Во-первых, конкретно выбранными для реализации конструкцией и планировкой дома, а соответственно, и фундамента. Во-вторых, наличием покупных изделий (в частности, столярки) или изготовлением их аналогов в процессе строительства. В-третьих, рациональностью использования исходного материала (количеством неутилизируемых отходов). В любом случае и номенклатуру, и количество исходных материалов желательно как можно точнее определить на этапе проектирования.

Но очень многое зависит от качества материалов, ибо, как правило, использование низкокачественных, а значит, дешевых материалов всегда связано с повышенной трудоемкостью их применения.

Для утепления стен и пола подойдет любой доступный застройщику теплоизоляционный материал; для крыши потребуется рулонный или листовой утеплитель.

Рассмотрим традиционный каркасный дом по рис. 4.1. Его конструкция приведена на рис. 4.22. Как уже говорилось, каркас должен быть добротным. Добротность же в данном случае определяется материалом (размерами и качеством бруса) и качеством работы – в основном выполнением всех необходимых соединений брусьев. По поводу традиционных соединений вряд ли стоит повторяться, это описано многократно. Но вот на что стоит обратить внимание: число врубок можно резко сократить или даже исключить их вовсе, если воспользоваться получившими широкое распространение за рубежом и появившимися у нас металлическими соединительными элементами, гамма которых весьма широка. В частности, это означает, что врубки не только не надо выполнять как таковые (а это уже снижает трудоемкость монтажа каркаса), но еще и то, что в соединениях балки и стойки не ослабляются за счет потери части несущего сечения, а напротив, усиливаются металлическими соединительными элементами.

Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader75.jpg

Рис. 4.22. Конструкция каркаса «коробки»: 1 – цоколь; 2 – нижняя обвязка; 3 – венец эркера; 4 – подкос; 5, 12 – стойки; 6 – лаги; 7 – черепной брусок; 8 – пристеночная лага; 9 – распорная вставка; 10 – центральная опорная балка; 11 – оконная коробка; 12 – стропило; 13 – ригели каркаса; 14 – балки перекрытия; 15 – верхняя обвязка; 16 – силовые стойки центральной перегородки; 17 – стойки дверных проемов; 18 – прогон; 19 – затяжка; 20 – дверная коробка; 21 – балконные опорные стойки; 22 – ригели каркаса эркера; 23 – стойки каркаса эркера; 24 – тротуарная плитка

Практически все соединения рассматриваемого каркаса могут быть выполнены подобным образом. При этом отпадают, например, сомнения в выборе типа соединений перекрещивающихся балок перекрытия над гостиной, не возникает проблем со стыковкой и наращиванием балок и т. п. И тогда остается лишь вопрос выбора материала, то есть размеров бруса. Для габаритного (12х8 м) дома каркас можно изготовить из бруса 150х150 мм, для более компактного (6х9 м) часть стоек уже может иметь сечение 100х100 мм. Возможно использование и бруса 100х150 мм. Кроме размеров брусьев есть еще и такой изменяемый параметр, как число тех или иных элементов в конструкции.

Стропильная система представляет собой каркас второго, мансардного этажа. В данном случае добротность каркаса обусловлена его усиленной конструкцией, представляющей собой сочетание двух систем стропил – висячих и наслонных (рис. 4.23). В самом деле, с одной стороны стропила связаны в рамы, базирующиеся на балках перекрытия, которые играют роль стяжек. С другой – большие стропила крепятся на коньковом брусе, опирающемся на собственные силовые стойки, и на прогонных брусьях 5 каркаса мансарды. Дополнительную жесткость всей системе придают короткие стропила 3. Аналогично каркасу «коробки» каркас мансарды может быть собран посредством металлических соединительных элементов. При этом выигрыш будет большим, поскольку врубки стропильной системы более сложны.

Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader76.jpg

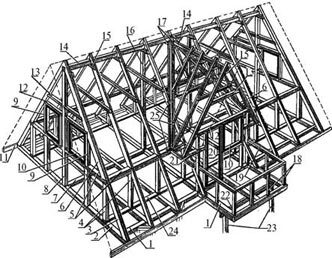

Рис. 4.23. Конструкция стропильной системы: 1 – брус верхней обвязки; 2 – балка перекрытия (подстропильный брус); 3 – короткое стропило; 4, 8 – стойки каркаса мансарды; 5 – ригели мансарды; 6 – стропило большое; 7, 24 – прогоны; 9 – стойка оконного проема; 10 – оконная коробка; 11 – карнизная доска; 12, 13 – ригели каркаса фронтона; 14 – коньковый брус; 15 – соединительный элемент стропильной рамы; 16 – опорная стойка конькового бруса; 17 – силовой элемент ендовы; 18 – стойки балконного ограждения; 19 – перила ограждения; 20 – дверная коробка; 21 – бабка затяжная; 22 – затяжка балконных стоек; 23 – балконные стойки; 25 – металлические соединительные элементы

В целом конструкция стропильной системы из рисунка ясна. Пояснений требует лишь традиционно трудное место пересечения двускатных крыш – ендова. Более простым является случай примыкания крыши над тамбуром и хозяйственным помещением. Здесь ендова образована «лежачей» на обрешетке стропильной рамой (рис. 4.24). Аналогичную конструкцию может иметь и ендова на пересечении крыши холла второго этажа и основной крыши дома (см. рис. 4.23). Разница лишь в том, что «лежачая» стропильная рама базируется на стыке коньковых брусьев (сверху) и на прогоне 24. При этом «лежачее» стропило каждой ендовы попадает в плоскость обрешеточных досок и их трудно соединить со стропилами примыкающего ската. Проблема решается, если к уже установленным «лежачим» стропилам изнутри подшить доски, образующие уступ, на котором и базируются примыкающие к стропилам концы обрешетин (позиция 17 на рис. 4.23).

Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader77.jpg

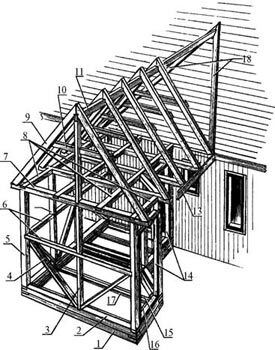

Рис. 4.24. Конструкция каркаса тамбура и хозяйственного помещения: 1 – нижняя обвязка; 2 – верхний венец нижней обвязки; 3 – промежуточные стойки; 4 – подкосы; 5 – угловая стойка; 6 – ригели каркаса; 7 – верхняя обвязка; 8 – балки перекрытия; 9 – стропило; 10 – ригель; 11 – коньковый брус; 12 – ендова; 13 – карнизная доска; 14 – дверные коробки; 15 – лага; 16 – распорная вставка; 17 – черепные бруски; 18 – ендова

Конструкция каркаса дома со всеми удобствами (см. рис. 4.4) понятна из рис. 4.25.

В данном случае элементы каркаса соединены в единое целое посредством традиционных врубок при минимальном количестве креплений гвоздями. Порядок изготовления и сборки следующий. Размечают соединения брусьев. В стороне от фундамента, на специально оборудованном месте, делают необходимые выборки в брусьях, после чего начерно (без окончательного крепления) собирают нижнюю обвязку на цоколе. Проверяют и при необходимости выравнивают диагонали, затем окончательно соединяют брусья между собой.

Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader78.jpg

Рис. 4.25. Устройство каркаса дома: 1 – стойки угловые; 2 – лаги; 3 – стойки боковые; 4 – брусья нижней обвязки; 5 – прогонный брус верхнего перекрытия; 6 – дополнительные балки; 7 – брусья верхней обвязки; 8 – подоконная стойка; 9 – горизонтальные элементы оконного проема; 10 – вертикальные элементы оконного проема; 11 – нижний брус стропильной рамы; 12 – стропило; 13 – обрешетка; 14 – косынки стропильных рам
