Для повышения эффективности учета электроэнергии в электроустановках рекомендуется применять автоматизированные системы учета и контроля электроэнергии, создаваемые на базе электросчетчиков и информационно-измерительных систем.
Лица, выполняющие работы по монтажу и наладке средств учета электроэнергии, должны иметь лицензию на проведение данных видов работ, т. е. документ, удостоверяющий право заниматься указанными видами деятельности, выдаваемый юридическим и физическим лицам органом государственной метрологической службы.
Средства учета электрической энергии и контроля ее качества должны быть защищены от несанкционированного доступа для исключения возможности искажения результатов измерений.
Организация эксплуатации средств учета электроэнергии должна вестись в соответствии с требованиями действующих НТД и инструкций заводов-изготовителей.
Эксплуатационное обслуживание средств учета электроэнергии должно осуществляться специально обученным персоналом.
При обслуживании средств учета электроэнергии должны выполняться организационные и технические мероприятия по обеспечению безопасности работ в соответствии с действующими правилами.
На основании действующих правовых и нормативно-технических документов ведомства могут разрабатывать и утверждать в пределах своей компетенции ведомственные НТД в области учета электроэнергии, не противоречащие настоящим правилам.
В сроки, установленные Госстандартом России, необходимо производить периодическую проверку средств измерений, используемых для учета электрической энергии и контроля ее качества. Перестановка, замена или изменение схем включения средств учета осуществляется с согласия энергоснабжающей организации.
Помимо Правил учета электрической энергии действует Типовая инструкция по учету электроэнергии при ее производстве, передаче и распределении (РД 34.09.101-94), которая содержит основные положения по учету электроэнергии при ее производстве, передаче и распределении, устанавливает требования к организации, составу и правилам эксплуатации систем учета электроэнергии и мощности. Типовая инструкция предназначена для персонала акционерных обществ энергосистем, проектных организаций и потребителей электроэнергии.
Представители Ростехнадзора имеют право доступа к приборам учета электроэнергии, измерительным комплексам и системе учета в целом на всех электростанциях, подстанциях и предприятиях, расположенных в зоне обслуживания, для выполнения инспекционных и регламентных работ с участием персонала соответствующего энергообъекта (электроустановки).

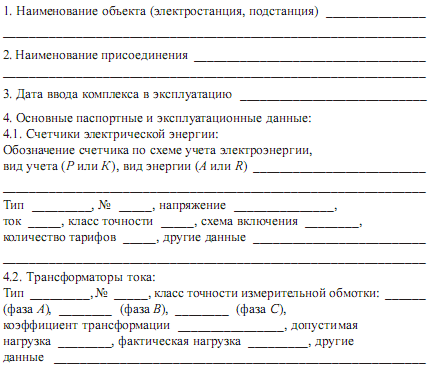

Каждый измерительный комплекс учета электроэнергии, введенный по нормальной или временной схеме размещения приборов расчетного и технического учета электроэнергии, должен иметь технический паспорт-протокол следующей формы.
ПАСПОРТ-ПРОТОКОЛ
измерительного комплекса
Настоящие Правила учета электрической энергии согласованы с Госстандартом России, Главгосэнергонадзором России и РАО «ЕЭС России» и утверждены в Минтопэнерго Российской Федерации и в Минстрое Российской Федерации.
14.2. Приборы учета электрической энергии
В качестве расчетных и технических (контрольных) средств учета на предприятиях (организациях) используются электросчетчики одно-и трехфазного тока в основном двух типов: индукционные и электронные (1-, 2– и многотарифные), находящие все более широкое применение.
Индукционные трехфазные счетчики активной и реактивной энергии, применяемые в качестве расчетных приборов учета, должны иметь класс точности не ниже 2,5 (0,5; 1,0; 2,0 и 2,5) для активной и не ниже 3 (1,5; 2,0 и 3,0) для реактивной энергии.
Индукционным называется счетчик, в котором магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Обычно это диск, по которому текут токи, индуцированные магнитным полем катушек.
В соответствии с ГОСТ 6570-75 счетчики характеризуются:
постоянной счетчика С, т. е. числом ватт-секунд, ватт-часов или киловатт-часов, приходящихся на один оборот диска прибора;
передаточным числом А, т. е. числом оборотов диска, которое он должен сделать, чтобы показание счетчика изменилось на 1 кВт-ч;
коэффициентом K счетчика, т. е. числом, на которое нужно умножить показания счетчика, чтобы получить фактический расход электроэнергии, кВт-ч.
Постоянную счетчика С можно вычислить, используя маркировку на его щитке, по формулам, приведенным в табл. 6.
Таблица 6
Формулы для определения постоянной счетчика С
Одним из недостатков индукционных счетчиков является наличие у них самохода, который представляет собой движение диска счетчика под действием напряжения, поданного на зажимы цепи напряжения, при отсутствии тока в шоковой цепи счетчика.
В соответствии с ГОСТ 6570-75 диск счетчика не должен совершать более одного полного оборота при отсутствии тока в последовательной (токовой) цепи и при любом напряжении от 80 до 110 % номинального.
Индукционные счетчики относятся к ремонтируемым невосстанавливаемым на объекте изделиям, которые должны иметь среднюю наработку до отказа не менее:
25 000 ч – для трехфазных счетчиков класса точности 0,5;
33 300 ч – для однофазных счетчиков кл. 2,0; для трехфазных счетчиков активной энергии кл. 1,0 и кл. 2,0;
37 500 ч – для однофазных счетчиков кл. 2,5 и трехфазных счетчиков реактивной энергии кл. 1,5 и кл. 2,0;
50 000 ч – для однофазных счетчиков кл. 2,0 и трехфазных счетчиков реактивной энергии кл. 3,0.
Средний срок службы до первого капитального ремонта должен быть не менее:
30 лет – для однофазных счетчиков кл. 2,0; для трехфазных счетчиков кл. 2,0 и кл. 3,0 по требованию потребителя;
27 лет – для трехфазных счетчиков кл. 2,0 и кл. 3,0;
25 лет – для однофазных счетчиков кл. 2,5;
22 года – для трехфазный счетчиков кл. 0,5, кл. 1,0 и кл. 1,5.
Индукционные счетчики могут применяться в трех или четырех-проводных сетях, в сетях с изолированной или глухозаземленной нейтралью, что можно определить по обозначению счетчика, а именно:
СА3 – трехфазный непосредственного включения или трансформаторный трехпроводный активной энергии;
СА4 – то же, четырехпроводный;
СР4 – трехфазный непосредственного включения или трансформаторный трех– и четырехпроводный реактивной энергии;
СА3У – трехфазный трансформаторный универсальный (со вторичным или смешанным счетным механизмом) трехпроводный активной энергии;
СА4У – то же, четырехпроводный;
СР4У – трехфазный трансформаторный универсальный (со вторичным или смещенным механизмом) трех– и четырехпроводный реактивной энергии.
Трансформаторным называется счетчик, предназначенный для включения через один или несколько измерительных трансформаторов.
Счетчики электронного типа одно– и трехфазные новейшей конструкции являются перспективными в условиях рынка сбыта и потребления электроэнергии, вследствие чего они все более интенсивно стали вытеснять индукционные приборы учета. Эти счетчики могут включаться в сеть непосредственно или через измерительные трансформаторы.
В соответствии с ГОСТ 30207-94 на электронные (статические) счетчики трансформаторным называется счетчик, предназначенный для включения через измерительные трансформаторы с заранее заданными коэффициентами трансформации. Показания счетчика в этом случае должны соответствовать значению энергии, прошедшей через первичную цепь.
Трансформаторным универсальным счетчиком называется счетчик, предназначенный для включения через измерительные трансформаторы, имеющие любые коэффициенты трансформации. Для определения энергии, прошедшей через первичную цепь, необходимо показания счетчика умножить на произведение коэффициентов трансформации.
