Вся система распределительных электросетей предприятий (организаций), начиная от вводных устройств и до конечного пункта потребления электроэнергии, должна быть документально оформлена, а срок ее жизнедеятельности, начиная от проекта и кончая заменой (ликвидацией, реконструкцией и т. п.), должен быть документально подтвержден.

Отличительной особенностью НТД в электроустановках является значительное ее количество по наименованиям и назначению, а также постоянное непрекращающееся обновление и корректировка нормативов, требований органов государственного и ведомственного надзора, изменения и дополнения в отраслевых и производственных (эксплуатационных) инструкциях, технических отчетах, проектах и расчетных схемах электроснабжения и др.

Помимо общих для электротехнического персонала предприятия (организации) НТД, каждая категория работников в электроустановках имеет свои нормативы, производственные, должностные и местные (эксплуатационные) инструкции, вплоть до методических указаний органов энергонадзора и рекомендаций энергоснабжающих организаций.

На рис. 4 приведен необходимый для каждого потребителя электроэнергии перечень технической документации в электроустановках, регламентированный действующими нормами и правилами.

Этот рисунок может быть дополнен следующими пояснениями норм и правил работы в электроустановках.

На Генеральный план (п. 1 на рис. 4) должны быть нанесены здания, сооружения и подземные электротехнические коммуникации.

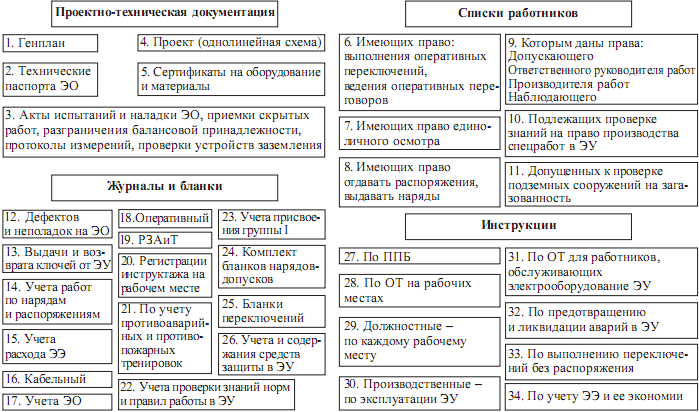

Рис. 4. Техническая документация в электроустановках

Технические паспорта (п. 2) должны иметься на все основное электрооборудоване, а сертификаты (п. 5) – лишь на оборудование и материалы, подлежащие сертификации.

Акт разграничения по имущественной (балансовой) принадлежности и эксплуатационной ответственности (п. 3) составляется между энергоснабжающей организацией и потребителем электрической энергии. В Акте указывается граница принадлежности и ответственности между обеими сторонами. В этот Акт разграничения должны быть внесены все субпотребители электроэнергии. Акт разграничения составляется в трех экземплярах, один из которых предназначен для предприятия электросетей, от которых питается потребитель, другой – для потребителя, и третий экземпляр передается в Энергосбыт.

Проектно-техническая документация, указанная в п. 4, должна быть утверждена в установленном порядке и согласована с энергоснабжающей организацией и органами Ростехнадзора.

Для потребителей, имеющих простую и наглядную схему электроснабжения, достаточно вместо проекта иметь однолинейную расчетную схему электроснабжения. На этой схеме должна быть подпись ответственного за электрохозяйство, особенно если в процессе эксплуатации электроустановки в нее внесены изменения.

Списки работников (пп. 6-19) входят в перечень технической документации для каждого потребителя, в том числе отдельно и для структурных подразделений, которые утверждаются техническим руководителем предприятия (организации).

Журналы (пп. 12-23, 26), а также указанные выше списки работников должны иметься на рабочих местах оперативного персонала (на подстанциях, в РУ или в помещениях, отведенных для персонала, обслуживающего РУ).

Все инструкции, указанные на схеме (пп. 27-34), разрабатываются с учетом видов выполняемых работ (работы по оперативным переключениям в ЭУ, верхолазные работы, работы на высоте, монтажные, наладочные и ремонтные работы, проведение испытаний и измерений и т. д.).

В инструкциях по охране труда для работников, обслуживающих электрооборудование электроустановок (п. 31), и по охране труда на рабочих местах (п. 28) должны содержаться указания по общим требованиям безопасности перед началом работы, во время работы и по ее окончании, а также в аварийных ситуациях.

Эти инструкции разрабатываются руководителями структурных подразделений для данной должности (профессии) работников и на отдельные виды работ на основе типовых инструкций. Они должны быть согласованы с ответственным за электрохозяйство и утверждены руководителем предприятия (организации).

В должностных инструкциях по каждому рабочему месту (п. 29) должны содержаться: перечень НТД и схем электроустановки, знание которых необходимо для данной должностной категории работников; конкретные права, обязанности и персональная ответственность; взаимоотношения с другими категориями работников (вышестоящим и подчиненным персоналом) и др.

Рис. 4 может быть дополнен следующей технической документацией:

перечнем необходимой технической документации, в том числе и для структурных подразделений, утвержденным техническим руководителем, который должен пересматриваться не реже 1 раза в 3 года и в который, в частности, входят такие важные документы, как: перечень работ, выполняемых в порядке текущей эксплуатации; ВЛ, которые после отключения находятся под наведенным напряжением; должностей ИТР и электротехнологического персонала, которым необходимо иметь соответствующую группу по электробезопасности; профессий и рабочих мест, требующих отнесение персонала к группе I по электробезопасности; инвентарных средств защиты и др.;

списками работников энергоснабжающих организаций и организаций-субабонентов, имеющих право вести оперативные переговоры;

перечнем оборудования, ЛЭП и устройств РЗА, находящихся в оперативном управлении на закрепленном участке;

перечнем сложных оперативных переключений в электроустановках.

Указанный перечень оперативной документации также может быть дополнен по решению руководителя потребителя или ответственного за электрохозяйство.

Всю оперативную документацию в установленные сроки, но не реже l раза в месяц, должен просматривать вышестоящий оперативный или административно-технический персонал и принимать меры к устранению обнаруженных недостатков.

Вся оперативная документация, ведомости регистрирующих контрольно-измерительных приборов, показаний расчетных приборов учета, выходные документы, формируемые автоматизированными системами управления (АСУ), относятся к документам строгого учета и подлежат хранению в установленном порядке.

Порядок хранения документации устанавливается руководителем потребителя. При изменении собственника предприятия (организации) вся НТД должна быть передана в полном объеме новому владельцу.

К нормам и правилам работы в электроустановках, помимо действующих МПБЭЭ [3], ПТЭЭП [5], ИПИСЗ [9], ПУЭ [10], ППБ [11], относятся ведомственные руководящие документы, инструкции и методические материалы (указания, рекомендации). Большинство таких материалов являются обязательными, а некоторые из них имеют рекомендательный характер.

Такое большое количество действующих Правил, на первый взгляд, кажется излишним. Однако каждое из них имеет свое целевое назначение, они отличаются по содержанию друг от друга и предназначены для выполнения конкретных требований по обеспечению рациональной и безопасной эксплуатации электроустановок на различных этапах их проектирования, монтажа, наладки, эксплуатации и ремонта.

Так, МПБЭЭ регламентируют требования к персоналу, производящему работы в электроустановках, определяют порядок и условия производства работ, рассматривают организационные и технические мероприятия, обеспечивающие безопасность работ, испытаний и измерений в электроустановках всех уровней напряжения. Эти правила распространяются на работников организаций независимо от форм собственности и организационно-правовых форм и других физических лиц, занятых техническим обслуживанием электроустановок, проводящих в них оперативные переключения, организующих и выполняющих строительные, монтажные, наладочные, ремонтные работы, испытания и измерения.

ПТЭЭП имеют цель обеспечить надежную, безопасную и рациональную эксплуатацию электроустановок и содержание их в исправном состоянии и предназначены для руководящих работников и специалистов, занимающихся эксплуатацией, наладкой и ремонтом электроустановок и электротехнического оборудования.
