Сейчас мы установили, что при равных проекциях наклонные равны. Отсюда вытекает важное свойство перпендикуляра, проведенного через середину стороны. А именно: если через середину С отрезка АВ (черт. 154) проведена перпендикулярно к нему прямая EF, то каждая точка этого перпендикуляра удалена от концов отрезка одинаково. Например, точка М одинаково отстоит от точек А и В. Это следует из того, что проекции ВС и АС наклонных MB и МА равны, – значит, равны и наклонные. Точно также равны расстояния NА и NB. Вообще

к а ж д а я т о ч к а п е р п е н д и к у л я р а, п р о в е д е н н о г о ч е р е з с е р е д и н у о т р е з к а, о д и н а к о в о

у д а л е н а о т к о н ц о в э т о г о о т р е з к а.

Другое следствие § 54 дает нам полезный признак равенства прямоугольных треугольников:

п р я м о у г о л ь н ы е т р е у г о л ь н и к и р а в н ы п о г и п о т е н у з е и к а т е т у.

Чтобы убедиться в этом, приложим друг к другу сравниваемые треугольники равными катетами (черт. 136). Тогда гипотенузы, как равные наклонные, должны иметь равные проекции, т. е. другие катеты этих треугольников должны быть равны. Значит, треугольники равны (ССС).

Повторительные вопросы к §§ 54–55

Покажите на чертеже, что называется наклонной линией, основанием перпендикуляра, основанием наклонной, проекцией. – Что длиннее: перпендикуляр или наклонная? – Что называется расстоянием от точки до прямой линии? – Каково соотношение между длиною наклонных в случае равенства проекций? – Каким свойством обладает прямая, проведенная перпендикулярно к отрезку через его середину? – Перечислите все известные вам признаки равенства прямоугольных треугольников.

Применения

62. Извилистый ручей протекает между двумя селениями. Как разыскать все места ручья, одинаково ударенные от обоих селений?

Р е ш е н и е. Соединив селения прямой линией, провешивают через ее середину перпендикуляр. Все точки пересечения этого перпендикуляра с ручьем и будут искомые.

63. Где надо поместить фонарь внутри треугольного участка, чтобы все углы «его были освещены одинаково?

Р е ш е н и е. Искомая точка должна быть одинаково удалена от всех вершин треугольника. Сначала найдем все те точки, которые одинаково отстоят от двух вершин: для этого проведем перпендикуляр через середину одной. стороны треугольника. Затем проведем перпендикуляр через середину другой стороны: на нем расположены все точки, равноудаленные от двух других вершин. Искомая точка лежит на пересечении обоих перпендикуляров.

Предварительное упражнение

В треугольнике АВС (черт. 155) точка Dесть середина А В, а прямая EFпараллельна АВ. Докажите: 1) что треугольник FCE= треугольнику DBE; 2) что фигура ADEF– параллелограмм.

Средней линией треугольника называется прямая, соединяющая середины двух его сторон (DEна черт. 155). Этот отрезок обладает следующими свойствами:

с р е д н я я л и н и я т р е у г о л ь н и к а п а р а л л е л ь н а п р о т и в о л е ж а щ е й с т о р о н е и р а в н а е е

п о л о в и н е.

Удостоверимся в этом. Пусть в треугольнике АBС (черт 155) прямая DE соединяет середины сторон; покажем, что она параллельна стороне АС и равна ее половине. Для этого через точку Е проведем EF параллельно АВ. Треугольники DBE и FEC равны (почему?), поэтому уг. 1 = уг. 2, и значит, DE параллельно АС; кроме того DE = FCA так как четырехугольник ADEF есть параллелограмм (почему?), то

DE = AF. Итак, DE = FC = AF = ? AC.

Мы умеем с помощью циркуля и линейки делить отрезок только на 2, на 4, на 8 и т. д. число равных частей (§ 21). Укажем теперь способ делить отрезок на любое число равных частей.

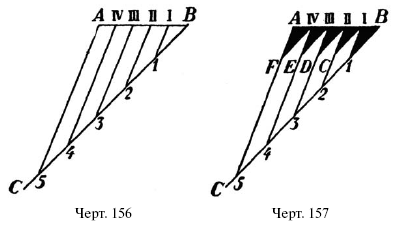

Пусть потребуется отрезок АВ (черт. 156) разделить на 5 равных частей. Проведем от одного конца этого отрезка, например, от В, под произвольным углом прямую ВС. На этой прямой отложи от конца В пять раз какой-нибудь отрезок; получим точки 1, 2, 3, 4, 5. Последнюю точку 5 соединим с концом А данного отрезка и ч через точ-ки1, 2, 3, 4 проведем прямые, параллельные прямой A5. Можно указать, что эти прямые разделят отрезок АB на 5 равных частей в точках I, II, III, IV.

Для доказательства проведем через точки I, II, III,IV прямые, параллельные ВC (черт. 157). Получим треугольники В1I, ICII, IIDIII, IIIЕIV, IVFА, у которых В—I, I–II, II–III, III–IV, IV—A равны между собою (потому что каждая из них, кроме 1–1, равна противоположной стороне параллелограмма, а В-1, В-2, 2–3, 3–4, 4–5 равны друг другу). Из равенства же указанных треугольников (СУС) вытекает равенство отрезков B-I, 1-11, II–III, III–IV, IV–V.

Применения

Н о н и у с. Ш т а н г е н ц и р к у л ь

Умея делить прямолинейные отрезки на любое число частей, можно изготовить приспособление, полезное для точных измерений – так называемый «нониус».

Для примера рассмотрим следующий простейший нониус. Полоску AВ (масштаб, черт. 158) длиною в 9 см разделим на 10 равных частей; по 0,9 см каждая; получим полоску CD(нониус). Пусть теперь требуется измерить длину небольшого предмета М. Прикладываем его к полоскам АВ и CD, как показывает черт. 159, и замечаем, какие деления обеих полосок совпадают. Предположим, что совпали 6-е деления. Это показывает, что длина предмета равна разнице между 6-ю делениями масштаба ПАВ и 6-ю делениями нониуса. Но 6 делений полоски АВ = 6 см, а 6 делений нониуса = 6 0,9 = 5,4 см. Следовательно, длина предмета равна 6 – 5,4 = 0,6 см. Вообще, длина измеряемого предмета равна стольким десятым долям деления масштаба, сколько единиц в совпадающих делениях масштаба и нониуса.

Если бы мы для изготовления нониуса взяли не 9 сантиметров, а 9 миллиметров, и разделили их общую длину на 10 равных частей, то разность между одним делением масштаба и одним делением нониуса равнялась бы 0,01 см. Следовательно, помощью такого нониуса мы могли бы измерять мелкие предметы с точностью до 0,1 миллиметра.

Нониус обычно применяется в форме так наз. «штангенциркуля», употребляемого для точного измерения мелких предметов. Иногда нониусом снабжается и «микрометр» – инструмент для точного измерения толщины.

Сходным образом может быть устроен нониус для точного измерения дуг. Если 9 градусных делений разделить на 10 частей, то так устроенный нониус позволит измерять дуги с точностью до 0,1 градуса, т. е. до 6.

64. На черт. 160 показано, как можно воспользоваться метром, чтобы разделить ширину доски на равные части. На чем этот способ основан?

Р е ш е н и е. Мы имеем в этом случае ряд параллельных прямых, проведенных через равноудаленные друг от друга точки одной стороны угла; они должны отсечь от другой стороны угла (т. е. от края доски) равные отрезки.
