Эккером можно воспользоваться и тогда, когда приходится мерить линию, по которой нельзя пройти с мерным шнуром. Пусть, например, требуется измерить расстояние от точки А до точки В (черт. 116); между ними лежит озеро или непроходимое болото. Ставим экер в точке Л, направляем две его булавки вдоль линии АВ, а по направлению двух других, под прямым углом к АВ, провешиваем (черт. 116) линию АС. В точке С под прямым углом провешиваем линию CDи отыскиваем на ней такую точку E, чтобы линия BEвстречала под прямым углом линию CD. Это делается тоже помощью эккера; когда одна пара булавок направлена по линии CD, другая должна покрывать точку В; после нескольких проб такую точку всегда удается найти. Найдя точку Е, измеряем расстояние СЕ: оно в точности равно тому непроходимому расстоянию АВ, которое мы желаем определить.

Очень полезно тщательно выверить зккер, т. е. убедиться, действительно ли равны между собою его четыре угла. Для этого, расставив вехи по двум перпендикулярным направлениям, поверните эккер и посмотрите, будут ли эти направления совпадать с линиями булавок при новом положении эккера. Если нет, нужно булавки немного переместить, пока не добьетесь строгого равенства всех четырех его углов.

При съемке плана небольшого участка помощью мерного шнура и эккера вы можете поступать различно, смотря по тому, какую форму имеет участок. Рассмотрим здесь несколько случаев.

1) Пусть требуется снять план участка, изображенного на черт. 117. Начинаем с того, что провешиваем через него прямую линию 1–2 (цифры здесь имеют то же значение, что и буквы) так, чтобы она прорезывала его примерно посередине. Линию эту называют «магистра лью». Потом через все поворотные точки границы – 3, 4, 5, б, 7, 8 и 9 – проводят прямые под прямыми углами к «магистрали»; выполняется это помощью эккера. Точки 10, 11, 12, 13, 14, 15 и 16, в которых перпендикуляры встречают магистраль, отмечают колышками. Теперь остается измерить длины всех перпендикуляров: 3-10, 15-9, 4-11, 5-12 и т. д., а также расстояния колышков 10, 15, 11 и т. д. от точки 1. Записав эти длины против линий наброска, который мы делаем попутно на бумаге на глаз, мы имеем все данные, какие нам нужны для изготовления плана, а также для определения площади участка. Как вычерчивается план и определяется площадь по этим данным, будет объяснено далее.

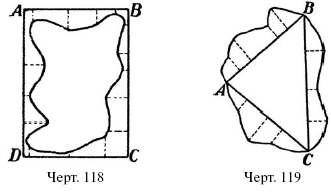

2) Если надо снять план участка, внутрь которого входить нельзя, – напр., план засеянного поля или озера (черт. 118), то обчерчивают его прямоугольником ABCDснаружи и проводят к его сторонам перпендикуляры.

3) Бывают случаи, когда для магистральных линий удобно пользоваться не прямоугольником, а треугольником. Напр., очертания участка черт. 119 удобно изобразить на плане, если провешить внутри него три линии в форме треугольника ABCи пользоваться этими линиями, как магистралями. Измерять углы между сторонами этого треугольника не нужно: достаточно измерить лишь длину сторон, так как по трем сторонам можно построить только один треугольник.

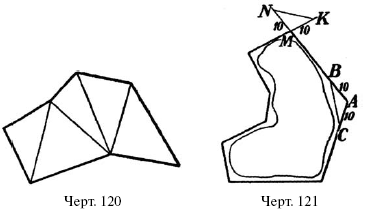

Иногда приходится пользоваться не одним треугольником, а сеткой из нескольких треугольников (черт. 120).

Если форма участка такова, что он плохо укладывается в рамках прямоугольника, то обчерчивают его многоугольником (черт. 121) Измерить стороны этого многоугольника недостаточно, чтобы иметь возможность его начертить: необходимо знать величину углов между сторонами. Для этого отмеряют от вершины каждого угла 10 метров и затем измеряют расстояние между концами отмеренных отрезков, – как показано для угла А на черт. 121. Треугольник АВС можно будет построить, так как известна длина его трех сторон. В тех случаях, когда соединительная линия не может быть промерена, откладывают 10 метров на продолжении сторон, как показано для угла M.

Черт. 120 Черт. 121

Во всех случаях у вас в руках оказывается черновой набросок участка земли с указанием величины измеренных расстояний.

Заметим еще, что когда перпендикуляры к магистралям коротки – как на черт. 118 – их проводят на глаз, без эккера, и измеряют не мерной веревкой, а шагами.

Остается объяснить, как по полученным нами данным чертится план участка, т. е. как превратить имеющийся у вас набросок в аккуратно исполненный чертеж.

Чтобы изобразить на плане участок, показанный на черт. 117, проводят по линейке магистральную линию 1–2 и откладывают на ней, в заранее выбранном масштабе, расстояние 1-10, 1-15, 1-11, 1-12 и 1-16 и т. д., т. е. отмечают точки 10, 15, 11, 12, 16 и т. д. Через эти точки проводят, помощью чертежного треугольника, перпендикуляры и откладывают на них, в том же масштабе, расстояния: 10-3, 15-9, 11-4 и т. д. Когда это сделано, соединяют точки 1, 3, 4, 5… прямыми линиями или изогнутыми, делая изгибы такими, какими они изображены на черновом наброске; ошибка здесь может получиться лишь небольшая, потому что основные, поворотные точки границы нанесены вполне точно.

Сходным образом приходится поступать в тех случаях, когда магистрали составляют треугольник (см. черт. 119). Треугольник, длина всех трех сторон которого известна, строят, как объяснено в § 17. В случае сети из нескольких треугольников их строят последовательно, примыкая один к другому. Когда треугольники начерчены, остается только провести перпендикуляры и докончить чертеж, как объяснено было для других случаев.

В случае участка, представленного на черт. 118, начинают с прямоугольника, размеры всех сторон которого известны и которые поэтому нетрудно начертить (в масштабе). А когда это сделано, намечают на сторонах точки, через которые проведены перпендикуляры, и чертят их в масштабе. Дальше поступают, как в предыдущих примерах.

В полученных нами планах изображены только границы участка. Часто бывает нужно изобразить и положение различных подробностей внутри этих границ – колодца, большого дерева на лугу, строения и т. п. Сделать это нетрудно, если выполняя измерения границ, провести от этих предметов перпендикуляры к магистрали и измерить их длину, а также расстояние от точки пересечения обеих линий.

Задача съемки состоит не только в том, чтобы начертить план земельного участка, но и в том еще, чтобы определить его площадь. Нередко участок для того только и снимается на план, чтобы определить его площадь. Покажем, как определять площади участков, обмеренных указанными выше способами.

Рассмотрим сначала участок, изображенный на черт. 117. Он распадается на 9 частей, площади которых мы умеем вычислять, – если не строго точно, то приближенно. Фиг. 1-3-10 можно принять за треугольник; его основание и высота нам известны. Далее: соседняя часть (3-10-11-4) может быть рассматриваема как трапеция, у которой измерены параллельные стороны (3-10 и 4-11), а также и расстояние между их сторонами (10–11). Поэтому вычисление площади этой части фигуры тоже не составит труда.

Точно так же вычисляются площади прилегающих по порядку трапеций 4-11-12-5, 5-12-13-6, 6-13-14-7 и 15-9-8-16. Остальные части фигуры можно рассматривать как треугольники, для вычисления площади которых у нас тоже имеется достаточно данных.

Раз нам известна площадь каждой части фигуры, то сложив их вместе, определим площадь всего измеренного участка.

Переходя к черт. 118 видим, что здесь перед нами задача с такими же данными; только отдельных частей здесь больше. Все краевые участки надо отнять от площади наружного прямоугольника.
