2. Полуобхват груди второй — 48 см

3. Полуобхват талии — 38 см

4. Полуобхват бедер — 52 см

5. Ширина груди — 17,5 см

6. Высота груди — 27 см

7. Ширина плеча — 14 см

8. Ширина спины — 18 см

9. Длина спины до линии талии — 38 см

10. Длина плаща — 100 см

Вычерчиваем прямой угол, вершину обозначаем точкой А.

Глубина проймы. От точки А вниз по вертикали откладываем 22 см (½ мерки полуобхвата груди минус 2 см; 24—2 = 22 см) и ставим точку Г.

Длина талии. От точки А вниз по вертикали откладываем 38 см (мерку длины спины до линии талии) и ставим точку Т.

Линия бедер. От точки Т вниз откладываем 20 см и ставим точку Б.

Длина плаща. От точки А вниз откладываем 100 см (мерку длины плаща) и ставим точку Н. От точек А, Г, Т, Б, Н вправо проводим горизонтальные линии произвольной длины. Соединяем точки А, Г, Т, Б, Н, вычерчивая середину спины.

Росток. От точки А вправо откладываем 7 см (⅓ полуобхвата шеи плюс 1 см; 6+1=7 см) и ставим точку А₁. От нее вверх по вертикали откладываем 2 см и ставим точку А₂. Соединяем точки А, А₂ вогнутой линией, вычерчивая линию ростка.

Ширина спинки. От точки А вправо откладываем 20 см (мерку ширины спины плюс 2 см; 18 + 2 = 20 см) и ставим точку А₃. От нее вниз проводим вертикальную линию, на пересечении с горизонтальной от точки Г ставим точку Г₁.

Скос плеча и линии бокового шва. От точки А₃ вниз по вертикали откладываем 2 см и ставим точку П. От точки Г₁ вправо откладываем 12 см (¼ полуобхвата груди) и ставим точку Г₂. От нее влево откладываем 1 см и ставим точку Г₃. От точки Г₂ вниз проводим вертикальную линию, на пересечении от точки Т ставим точку Т₁. Соединяем точки А₂, П, Г₃ плавной кривой, точки Г₃, Т₁ прямой, заканчивая ее выше на 1 см горизонтальной линии низа, и ставим точку Н₁.

Низ. Соединяем точки Н, Н₁, вычерчивая линию низа.

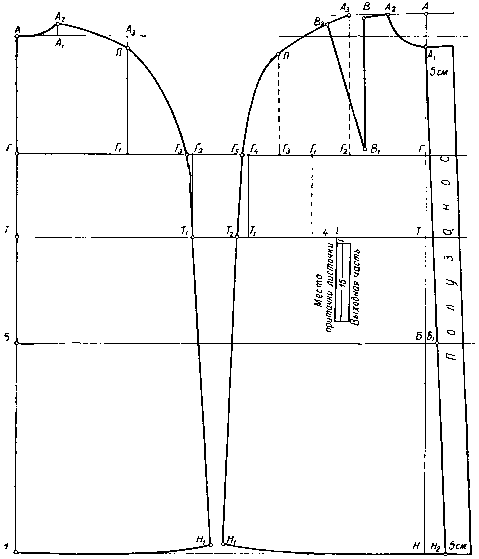

Рис. 6. Чертеж женского плаща-накидки.

ЧЕРТЕЖ ПЕРЕДА

Вычерчиваем прямой угол, вершину обозначаем точкой А.

Глубина проймы. От точки А вниз по вертикали откладываем 26 см (½ мерки полуобхвата груди плюс 2 см; 24+2=26 см) и ставим точку Г.

Длина талии. От точки А вниз по вертикали откладываем 42 см (мерку длины спины до линии талии плюс 4 см; 38+4=42 см) и ставим точку Т.

Линия бедер. От точки Т вниз откладываем 20 см и ставим точку Б.

Длина полочки. От точки А вниз откладываем 104 см (мерку длины плаща плюс 4 см; 100+4=104 см) и ставим точку Н. От точек А, Г, Т, Б, Н влево проводим горизонтальные линии произвольной длины.

Линия горловины. От точки А вниз по вертикали откладываем 6 см (⅓ мерки полуобхвата шеи) и ставим точку А₁. От точки А влево по горизонтали откладываем 7 см (⅓ мерки полуобхвата шеи плюс 1 см; 6+1=7 см) и ставим точку А₂. Соединяем точки А₁, А₂ вогнутой линией, вычерчивая линию горловины.

Ширина груди. От точки Г влево по горизонтали откладываем 21 см (мерку ширины груди плюс 3,5 см на свободное облегание; 17,5 + 3,5 =21 см) и ставим точку Г₁.

Скос плеча. От точки Г₁ вправо откладываем 7 см (⅓ ширины груди ГГ₁) и ставим точку Г₂. От нее вверх проводим вертикальную линию и на пересечении с горизонтальной от точки А₂ ставим точку А₃. От точки Г₁ влево откладываем 6 см и ставим точку Г₃. От нее вверх проводим вертикальную линию длиною, равной отрезку Г₁П (на чертеже спинки), и ставим точку П. От точки Г₁ влево по горизонтали откладываем 12 см (¼ мерки полуобхвата груди) и ставим точку Г₄. От нее вниз проводим вертикальную линию и на пересечении с горизонтальной линией Т ставим точку Т₁. От точки Г₄ влево откладываем 1 см и ставим точку Г₅. От точки Т₁ влево откладываем 2 см и ставим точку Т₂. Соединяем точки А₃, П, Г₅ плавной кривой, точки Г₅, Т₂ прямой, заканчивая ее выше на 1 см горизонтальной линии низа, и ставим точку Н₁.

Линия середины переда. От точки Б вправо откладываем 2 см и ставим точку Б₁. Соединяем точки А₁, Б₁ прямой линией, продолжая ее до низа и на пересечении с горизонтальной линией Н ставим точку Н₂.

Низ. Соединяем точки Н₂, Н₁ вычерчивая линию низа.

Вытачка. От точки А₂ влево ниже на 0,5 см от горизонтальной линии откладываем 4,7 см (⅓ мерки ширины плеча; 14:3 = 4,7 см) и ставим букву В. От нее вниз проводим вертикальную линию длиною 26 см (мерка высоты груди минус 1 см; 27—1=26 см) и ставим точку В₁. От точки А₃ влево по линии плечевого шва откладываем 4 см (½ раствора вытачки) и ставим точку В₂. Соединяем точки В, В₁, В₂, вычерчивая линию вытачки. Соединяем точки А₂, В, завершая линию плечевого шва. Ширина полузаноса равна 5 см.

Карман. Прорезной с листочкой, расположенной выходной частью в сторону переда.

Место расположения и размеры кармана указаны на чертеже.

Деми реглан на основе пальто с втачным рукавом (рис. 7)

Для данного чертежа возьмем условные мерки 30-го размера.

1. Полуобхват шеи — 14 см

2. Полуобхват груди — 30 см

3. Полуобхват талии — 28 см

4. Полуобхват бедер — 34 см

5. Ширина груди — 11 см

6. Ширина плеча — 9,5 см

7. Длина рукава — 40 см

8. Обхват шеи — 18 см

9. Ширина спины — 13 см

10. Длина спины до линии талии — 27 см

11. Длина пальто — 58 см

Вычерчиваем прямой угол, вершину обозначаем точкой А.

Длина пальто. От точки А вниз откладываем 58 см (мерку длины пальто) и ставим точку Н.

Глубина проймы. От точки А вниз откладываем 15 см (½ мерки полуобхвата груди) и ставим точку Г.

Линия талии. От точки А вниз откладываем 27 см (мерку длины спины до линии талии) и ставим точку Т.

Линия бедер. От точки Т вниз откладываем 13,5 см (½ мерки длины спины до линии талии; 27:2= 13,5 см) и ставим точку Б.

От точек А, Г, Т, Б, Н вправо проводим горизонтальные линии произвольной длины.

Скос середины спины. От точки Т вправо откладываем 1 см и ставим точку Т₁. Соединяем точки А, Т₁ прямой линией, продолжая ее до пересечения с горизонталью Н, и ставим точку Н₁.

Ширина пальто по линии груди. От точки Г вправо по горизонтали откладываем 45 см (мерку полуобхвата груди плюс 15 см; 30+15=45 см) и ставим точку Г₁. От нее вверх и вниз проводим вертикальную линию, на пересечении с горизонтальными линиями от точки А ставим точку А₁, от точки Т₁ ставим точку Т₂, от точки Н ставим точку Н₂.

Ширина спинки. От точки Г вправо по горизонтали откладываем 16,5 (мерку ширины спины плюс 3,5 см; 13+3,5=16,5 см) и ставим точку Г₂.

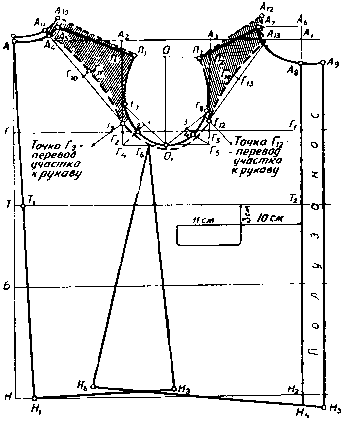

Рис. 7. Чертеж детского пальто реглан на основе пальто с втачным рукавом.
