Ширина внизу. От точки Н влево по горизонтали откладываем 10 см и ставим точку Н₁. От нее вниз откладываем 1 см и ставим точку Н₂. Соединяем точки П₂, Р₃, Л₂, Н₂, вычерчивая локтевой шов.

Соединяем точки Н, Н₂, вычерчивая плавной кривой линию низа.

Локтевой шов нижней половинки. Точки П₁, Л₁, Н₂ соединяем плавной линией, вычерчивая локтевой шов задней половинки.

Выем проймы. От точки Р₂ вверх откладываем 0,7 см и ставим точку Р₄. Соединяем точки Р₄, П₁ тонкой линией, середину обозначаем точкой Р₅. От нее вниз по косой откладываем 1 см и ставим точку Р₆. От точки Р₂ вправо откладываем 3 см (½ длины отрезка Р₂Р минус 1 см) и ставим точку Р₇.

Соединяем точки П₁, Р₆, Р₄, Р₇, П плавной вогнутой линией, вычерчивая выем проймы.

Для получения развернутого одношовного рукава переносим контур нижней половинки рукава вправо симметрично к линии ПН, как на чертеже.

Примечание. Комбинезон можно шить и без рукавов.

Для данного чертежа возьмем условные мерки:

1. Полуобхват шеи — 20 см

2. Полуобхват груди — 48 см

3. Ширина плеча — 16 см

4. Длина рукава — 27 см

5. Ширина спины — 19 см

6. Длина спины до линии талии — 43 см

7. Длина сорочки — 68 см

Вычерчиваем прямой угол, вершину обозначаем точкой А.

Длина сорочки. От точки А вниз откладываем 68 см (мерка длины сорочки) и ставим точку Н.

Глубина проймы. От точки А вниз по вертикали откладываем 24 см (½ мерки полуобхвата груди) и ставим точку Г.

Длина до талии. От точки А вниз откладываем 43 см (мерку длины спины до линии талии) и ставим точку Т. Соединяем точки А, Г, Т, Н, вычерчивая линию середины спинки. От этих точек вправо проводим горизонтальные линии произвольной длины.

Росток. От точки А вправо по горизонтали откладываем 7,7 см (⅓ мерки полуобхвата шеи плюс 1 см; 6,7+1=7,7 см) и ставим точку А₁. От нее вверх восстанавливаем перпендикуляр, откладываем 3,2 см (⅓ мерки полуобхвата шеи минус 3,5 см; 6,7—3,5 = 3,2 см) и ставим точку А₂. Соединяем плавной вогнутой линией точки А, А₂, вычерчивая линию ростка.

Ширина спинки. От точки А вправо по горизонтали откладываем 22 см (мерка ширины спины плюс 3 см; 19+3 = 22 см) и ставим точку А₃. От нее вниз опускаем вертикаль и на пересечении с горизонтальной линией от точки Г ставим точку Г₁.

Плечевой шов. От точки А₃ вниз по вертикали откладываем 3 см и ставим точку А₄. От точки А₂ через точку А₄ откладываем 18 см (мерка ширины плеча плюс 2 см; 16+2=18 см) и ставим точку П. Соединяем точки А₂, А₄, П, вычерчивая плечевой шов.

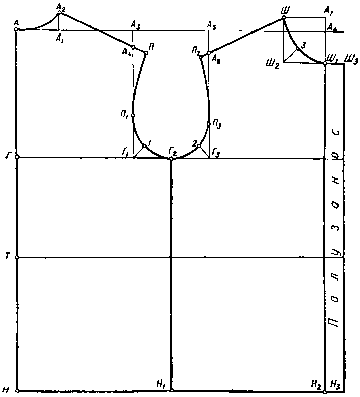

Рис. 12. Чертеж мужской сорочки.

Касательная точка проймы. От точки Г₁ вверх по вертикали откладываем 8 см и ставим точку П₁.

Ширина проймы. От точки Г₁ вправо по горизонтали откладываем 7 см (¹/₈ мерки полуобхвата груди плюс 1 см; 6+1=7 см) и ставим точку Г₂. От точки Г₁ вправо проводим биссектрису длиной 3 см и ставим цифру 1. Соединяем точки П, П₁, 1, Г₂ плавной вогнутой линией, вычерчивая пройму спинки.

Боковой шов. От точки Г₂ вниз опускаем вертикальную линию и на пересечении ее с линией низа ставим точку Н₁. Соединяем точки Г₂ и Н₁ прямой линией, вычерчивая боковой шов.

Низ. Соединяем точки Н₁ и Н прямой, вычерчивая линию низа.

Ширина проймы. От точки Г₂ вправо по горизонтали откладываем 7 см (отрезок Г₁Г₂ по спинке) и ставим точку Г₃. От нее вверх проводим вертикаль и на пересечении ее с горизонтальной линией ставим точку А₅.

Ширина груди. От точки А₅ вправо по горизонтали откладываем 21 см (½ мерки полуобхвата груди минус 3 см; 24—3 = 21 см) и ставим точку А₆. От нее вниз опускаем вертикаль и на пересечении с линией низа ставим точку Н₂.

Вершина горловины. От точки А₆ вверх откладываем 1,5 см и ставим точку А₇. От нее влево по горизонтали откладываем 7,7 см (⅓ мерки полуобхвата шеи плюс 1 см; 6,7 + 1 =7,7 см) и ставим точку Ш.

Вырез горловины. От точки А₇ вниз по вертикали откладываем 8,2 см (⅓ мерки полуобхвата шеи плюс 1,5 см; 6,7+1,5 = 8,2 см) и ставим точку Ш₁.

От точек Ш и Ш₁ проводим перпендикуляры и на их пересечении ставим точку Ш₂. От нее проводим биссектрису длиной 3,5 см и ставим точку 3. Соединяем точки Ш, 3, Ш₁ вогнутой линией, вычерчивая вырез горловины.

Плечевой шов. От точки А₅ вниз откладываем 4 см и ставим точку А₈.

От точки Ш через точку А₈ откладываем 17 см (мерка ширины плеча плюс 1 см; 16+1 = 17 см) и ставим точку П₂. Соединяем точки Ш, А₈, П₂ прямой линией, вычерчивая плечевой срез.

Касательная точка проймы. Отточки Г₃ вверх по вертикали откладываем 6 см и ставим точку П₃. От точки Г₃ проводим биссектрису длиной 2,5 см и ставим цифру 2. Соединяем точки П₂, П₃, 2, Г₂ плавной вогнутой линией, вычерчивая пройму переда.

Линия переда. Точки Ш₁ и Н₂ соединяем прямой, вычерчивая линию переда.

Полузанос. От точки Ш₁ вправо откладываем 3 см и ставим точку Ш₃. От нее вниз опускаем вертикаль и на пересечении с горизонтальной линией низа ставим точку Н₃. Соединяем точки Ш₃ и Н₃ прямой, вычерчивая полузанос переда.

Низ. Соединяем точки Н₃, Н₂, Н₁ прямой, вычерчивая линию низа.

Вычерчиваем вертикальную линию, вершину обозначаем точкой О.

Длина рукава. От точки О вниз откладываем 27 см (мерка длины рукава) и ставим точку Н.

Высота оката. От точки О вниз по вертикали откладываем 12 см (⅓ окружности измерения проймы на чертеже полочки и спинки минус 4 см; 16—4=12 см) и ставим точку О₁. От точек О₁, Н влево и вправо проводим горизонтальные линии произвольной длины.

Рис. 13. Чертеж рукава сорочки.

Ширина рукава. От точки О радиусом вправо и влево откладываем по 25 см (½ окружности проймы спинки и полочки плюс 1 см; 24+1=25 см) и на пересечении с горизонтальной линией от точки О₁ ставим точки вправо — Р, влево — Р₁. Соединяем точки О, Р₁ тонкой линией, делим ее на 4 равные части, обозначив точки деления цифрами 1,2, 3.

Соединяем также точки О, Р тонкой линией, делим ее на 4 равные части, обозначив точки деления цифрами 4, 5, 6.

Средний шов. От точки Р вниз проводим вертикальную линию и на пересечении с горизонтальной линией от точки Н ставим точку Н₁. От нее влево откладываем 3 см и ставим точку Н₂. От точки Р₁ вниз также проводим вертикальную линию и на пересечении с горизонтальной линией низа ставим точку Н₃. От нее вправо откладываем 3 см и ставим точку Н₄.
