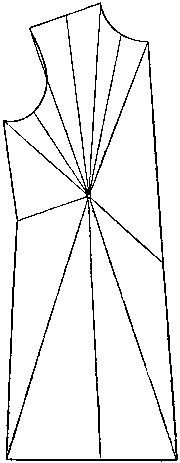

Рис. 16. Схема приведения чертежа в натуральную величину.

Нередко приходится встречаться с некоторыми конструкциями одежды в отечественных и зарубежных журналах мод. Однако из-за отсутствия аннотации к чертежам нет возможности позаимствовать ту или иную конструкцию и использовать ее.

В этом смысле окажет помощь малоизвестный способ получения точной копии чертежа в натуральную величину, то есть в соотношении 1:1, который мы здесь изложим. На рисунке 16 изображен для примера чертеж полочки в условном масштабе 1:10. Как получить этот чертеж в натуральную величину? Следует на чертеж наложить прозрачную бумагу, обвести контуры и вырезать его. Затем наклеить чертеж на большой лист гладкой бумаги и из любой точки внутри чертежа (как показано на рисунке) провести лучи через каждую точку контура. Длина луча должна быть равна расстоянию от избранной точки до контура, умноженному на знаменатель масштаба, то есть длина каждого луча должна быть увеличена в 10 раз.

После этого следует соединить все полученные точки и оформить новый контур соответствующими линиями.
