Ширина полы. От точки Г1 влево откладываем 15 см (мерку ширины груди плюс 4 см; 11 + 4= 15 см) и ставим точку Г3.
Ширина проймы. Отрезок между точками Г2, Г3 составляет ширину проймы, то есть разницу между шириной всего пальто и суммой ширин спины и полочки с учетом прибавки на свободное облегание.
Углубление проймы. От точки Г2 вниз откладываем 1,5 см и ставим точку Г4. От точки Г3 вниз также откладываем 1,5 см и ставим точку Г5. От точек Г4 и Г5 восстанавливаем перпендикуляр и на пересечении с горизонтальной линией от точки А ставим соответственно точки А2, А3.
Росток. От точки А вправо откладываем 6,5 см (⅓ полуобхвата шеи плюс 1,8 см; 4,7+1,8 = 6,5 см) и ставим точку А4. От нее вверх откладываем 2,2 см (⅓ ширины ростка; 6,5:3 = 2,2 см) и ставим точку А5.
Соединяем точки А, А5 плавной вогнутой линией, вычерчивая росток.
Скос плечевого шва спинки. От точки А2 вниз по вертикали откладываем 2 см и ставим точку П. От точки А5 через точку П откладываем 10,5 см (мерку ширины плеча плюс 1 см; 9,5+1 = 10,5 см) и ставим точку П1. Соединяем точки А5, П, П1, вычерчивая плечевой шов.
Боковой шов спинки. От точки Г4 вправо откладываем 4 см и ставим точку Г6. От точки Н1 вправо под прямым углом откладываем 22 см и ставим точку Н3. Соединяем точки Г6, Н3, вычерчивая боковой шов, и точки Н1, Н3, вычерчивая низ спинки.
Горловина. От точки А1 вверх восстанавливаем перпендикуляр, откладываем 2,5 см и ставим точку А6. От нее влево по горизонтали откладываем 7 см (ширина ростка спинки плюс 0,5 см; 6,5 + 0,5 = 7 см) и ставим точку А7. От точки А6 вниз откладываем 6 см и ставим точку А8. Соединяем точки А7, А8 плавной вогнутой линией, вычерчивая линию горловины.
Скос плечевого шва полочки. От точки А3 вниз по вертикали откладываем 2,5 см и ставим точку П2. От точки А7 через точку П2 откладываем 9,5 см (ширину плеча) и ставим точку П3. Соединяем точки А7, П2, П3, вычерчивая плечевой шов.
Пройма. От точки Г4 (по спинке) вверх откладываем 7 см и ставим точку Г7. Соединяем точки Г7, О1 тонкой линией, делим ее пополам, середину обозначаем цифрой 1. От нее вниз по косой откладываем 1 см и ставим цифру 2.
От точки Г5 (по полочке) вверх откладываем 5 см и ставим точку Г3. Соединяем точки Г8, О1 тонкой линией, делим ее пополам, середину обозначаем цифрой 3. От нее вниз по косой откладываем 1 см и ставим цифру 4.
Соединяем точки П3, Г8, 4, О1, 2, Г7, П1 плавной вогнутой линией, оформляя линию выреза проймы полочки и спинки.
Вертикальный диаметр проймы. Соединяем точки П1, П3 пунктирной линией. Середину обозначаем буквой О. От нее опускаем перпендикуляр и на пересечении между точками Г6, Г5 ставим точку О1.
Линия переда. От точки Н2 вниз откладываем 2 см и ставим точку Н4. Соединяем точки А8, Г1, Т2, Н2, Н4, вычерчивая линию переда.
Полузанос. От точки А8 вправо откладываем 3 см и ставим точку А9. От нее вниз опускаем вертикаль и на пересечении с горизонтальной линией ниже на 2 см ставим точку Н5. Соединяем точки А8, А9, Н5, вычерчивая линию полузаноса.
Боковой шов полочки. От точки Н5 влево касательно линии низа спинки откладываем 34 см и ставим точку Н6. Соединяем точки Г6, Н6, вычерчивая боковой шов, и точки Н6 и Н5, вычерчивая низ полочки.
Карман. Место расположения и размер кармана указаны на чертеже.
Получив основу пальто с втачным рукавом, приступаем к построению на этой основе пальто покроя реглан.
ЛИНИЯ РЕГЛАНА СПИНКИ
Повышаем на 1 см вершину ростка и ставим точку А10. От нее влево по линии ростка откладываем 2,5 см и ставим точку А11.
Вычерчиваем вновь росток, соединяем точки А10, П1, вычерчивая вновь плечевой шов. От точки Г4 вверх откладываем 4 см и ставим точку Г9. Соединяем точки А11, Г9 тонкой линией, середину обозначаем точкой Г10. От нее вправо по косой откладываем 1 см и ставим точку Г11. Соединяем точки А11, Г11, Г9, Г6, вычерчивая линию реглана спинки, как показано на чертеже.
ЛИНИЯ РЕГЛАНА НА ПОЛОЧКЕ
Повышаем вершину горловины на 1 см и ставим точку А12. От нее вниз по линии горловины откладываем 3,5 см и ставим точку А13. Соединяем точки А12, А13, оформляя новую линию горловины, и А12, П3, оформляя новую линию плечевого шва.
От точки Г5 вверх откладываем 4 см и ставим точку Г12. Соединяем точки А13, Г12 тонкой линией, середину обозначаем точкой Г13. От нее влево по косой откладываем 1 см и ставим точку Г14. Соединяем точки А13, Г14, Г12, О1, Г6, вычерчивая линию реглана полочки, как на чертеже.
ПОСТРОЕНИЕ ЧЕРТЕЖА РУКАВА РЕГЛАН
на основе втачного рукава (рис. 8)
Вычерчиваем прямой угол, вершину обозначаем точкой О.
Высота оката. От точки О вниз по вертикали откладываем 14,5 см (отрезок, равный длине вертикального диаметра проймы-отрезка ОО1 на чертеже спинки и полочки) и ставим точку Р.
Длина рукава. От точки О вниз откладываем 40 см (мерку длины рукава) и ставим точку Н.
Линия локтя. От точки О вниз откладываем 22 см (½ мерки длины рукава плюс 2 см; 20 + 2 = 22 см) и ставим точку Л.
От точек Р, Л, Н влево и вправо проводим горизонтальные линии произвольной длины.
Ширина под проймой. От точки О влево по горизонтали откладываем 15,5 см (½ суммы величины мерки обхвата руки и прибавки на свободное облегание; 18+13:2=15,5 см) и ставим точку О1. От нее опускаем вертикаль и на пересечении с линией Р ставим точку Р1.
Вершина оката. Отрезок ОО1 делим пополам, середину обозначаем точкой О2. От нее опускаем вертикаль и на пересечении с линией Р ставим точку Р2, а на пересечении с линией Л ставим точку Л1.
От точки Р вверх откладываем 5 см (отрезок, равный длине отрезка Г5Г8 на чертеже полочки) и ставим точку П.

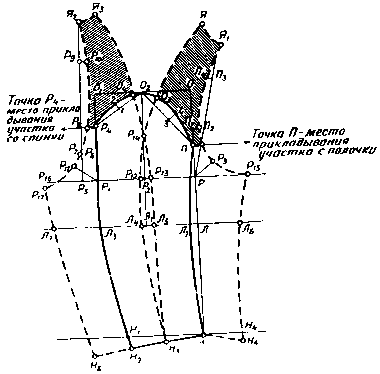

Рис. 8. Чертеж рукава реглан на основе втачного рукава.
Вершина локтевого переката. От точки О1 вниз откладываем 4,8 см (⅓ длины отрезка О1Р1) и ставим точку Р4.
Окат рукава. Соединяем тонкой линией точки Р4, О2, середину обозначаем цифрой 1. От нее вверх по косой откладываем 1 см и ставим цифру 2.
Соединяем тонкой линией точки О2, П, середину обозначаем цифрой 3. От нее вверх по косой откладываем 1,8 см и ставим цифру 4. Соединяем точки Р4, 2, О2, 4, П, вычерчивая линию оката рукава.
