Сиденье водителя размещено слева по ходу танка и в силу переднего расположения силовой передачи смещено несколько назад.

Откидная крышка люка водителя снабжена перископическими смотровыми приборами.

В распоряжении командира танка имеется специальная башенка со смотровыми приборами по ее окружности. В кормовой части башни установлен вентилятор, над люком которого закреплен выступающий над крышей башни колпак.

Подвеска танка индивидуальная, торсионная с гидравлическими амортизаторами. Опорные катки имеют внутреннюю амортизацию. Ведущее колесо расположено спереди. Гусеница металлическая с открытыми шарнирами.

Танк оборудован двумя радиостанциями, снабжен фильтровентиляционной установкой.

На бортах башни установлены гранатометы (по два с каждой стороны) для постановки дымовых завес.

Запас хода танка 350-400 км.

Танк АМХ до настоящего времени находится в серийном производстве и является пока единственным легким танком армий капиталистических стран, который может транспортироваться по воздуху, самолетом «Трансолл» фирмы «Нор Авиасьон».

С 1951 г. танк AiVIX используется в разведывательных и истребительно-противотанковых подразделениях танковых частей французской армии.

В 1953 г. танк принят на вооружение швейцарской армии, а с 1955 г. используется в армиях Израиля и Египта. Он состоит также на вооружении армий ФРГ, Италии, Бельгии, Голландии, Австралии, Индии, Венесуэлы и Ливана.

Известна модель танка АМХ с башней FL11, с 75-мм укороченной пушкой. Эта модель предназначена для использования в колониальных войсках.

В 1957 г. изготовлен опытный образец танка АМХ, вооруженного длинноствольной 90-мм пушкой.

В 1960 г. разработана и принята в качестве дополнительного вооружения для танка АМХ пусковая установка четырех ПТУРС SS-11 (рис. 78), которая монтируется на лобовой поверхности верхней качающейся части башни.

Ведутся работы по модернизации танка АМХ по вооружению путем установки на нем новой модернизированной башни FL12 со 105-мм пушкой, из которой можно вести огонь новым кумулятивным снарядом с начальной скоростью 800 м/сек и бронепробиваемостью до 400 мм.

На шасси легкого танка АМХ создано около полутора десятка образцов боевых и специальных бронированных машин, а именно: 105-мм и 155-мм самоход ные гаубицы, 120-мм самоходный миномет, самоходные установки 40-мм и 30-мм спаренных автоматических пушек, бронетранспортеры для перевозки пехоты игру- зов, штабной бронетранспортер, саперный танк, мостоукладчик, ремонтно-эвакуационная машина.

Башня танка АМХ используется для установки на других боевых машинах. В частности, специалисты США, Франции и Израиля проводили совместные работы по модернизации американских легких танков М24 путем установки на них башни с вооружением легкого танка АМХ.

Рис. 78. Легкий танк АМХ, оснащенный ПТУРС SS-11

Этот танк, называемый французами «европейским», разрабатывался с 1957 г. в соответствии с тактико-техническими требованиями для единого танка вооруженных сил Североатлантического блока.

Первые опытные образцы танка АМХ-63 были изготовлены в 1960 г., а головная партия в 1961 г. В начале 1963 г. танк проходил войсковые испытания В том же году танк был принят на вооружение

Танк АМХ-63 (рис. 79) весит 32,5 т, вооружен французской длинноствольной 105-мм нарезной пушкой DEFA без дульного тормоза. С пушкой спарен 7,62-мм пулемет. На турели командирской башенки открыто установлен 12,7-мм зенитный пулемет, который в серийных танках предполагается заменить 20-мм пушкой.

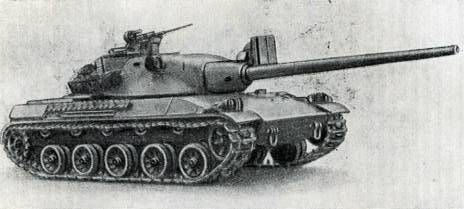

Рис. 79. Средний танк АМХ-63

Для 105-мм пушки этого танка разработан кумулятивный снаряд с бронепробиваемостью до 400 мм. Кумулятивный заряд этого снаряда покоится на шарикоподшипниках во внешнем корпусе снаряда. При Еыстреле нарезной ствол сообщает вращательное движение только корпусу, а сила инерции снаряда предотвращает его вращение. Благодаря этому придание такому снаряду начальной скорости около 1000 м/сек не отразилось на кумулятивном эффекте. Заряжание орудия осуществляется вручную.

Танк оснащен горизонтальнобазным монокулярным дальномером SOM типа «Коинциденц» с 12-кратным увеличением с величиной базы 2 м, обеспечивающим возможность ведения прицельного огня на дальностях до 2500 м. Кроме того, у командира и наводчика имеются оптические прицелы с восьмикратным увеличением и инфракрасные прицелы. Инфракрасный прожектор освещает цель на расстоянии до 1200 м. У водителя имеются инфракрасные фары и инфракрасный перископ. Вращающаяся командирская башенка улучшает обзорность с места командира танка.

Танк имеет противоснарядное бронирование лобовых деталей корпуса и башни; бортовая броня защищает от пуль и осколков снарядов. Литая стальная башня имеет приплюснутую обтекаемую форму.

Многотопливный дизельный двигатель воздушного охлаждения мощностью 720 л. с. при 2800 об/мин фирмы «Испано-Сюиза» обеспечивает удельную мощность 22,1 л. с./т. Двигатель может работать на дизельном топливе, керосине и легких сортах топлива.

Коробка передач пятиступенчатая 5S200.

Силовое отделение размещено в кормовой части машины. Ведущие колеса заднего расположения.

Подвеска индивидуальная, торсионная. С каждого борта корпуса имеется пять сдвоенных опорных катков. Гусеница металлическая, снабжена сменными резиновыми подушками.

Максимальная скорость движения 65 км/час, запас хода 480 км.

Экипаж четыре человека. Водитель сидит спереди слева. В башне слева размещается заряжающий (он же радист), у него имеется башенка и небольшой люк; справа наводчик. Командир сидит несколько выше и позади них. Дальномером пользуется командир танка. В левом борту башни имеется люк для выброса стреляных гильз.

Защита экипажа от радиоактивного, химического и бактериологического оружия обеспечивается герметизацией машины и использованием установки для конРис. 80. Средний танк АМХ-63 преодолевает глубокий брод диционирования воздуха и создания противодавления. Для контроля уровня радиации в танке имеется рентгенометр.

Герметизация корпуса и наличие надувных уплотнений облегчают подготовку танка к преодолению водных преград глубиной до 2200 мм, т. е. почти по крышу башни. При этом необходимо включить переключатель, обеспечивающий засос воздуха только через люк командира. При глубине брода 2200 мм командир танка при закрытой башенке ведет наблюдение через панорамный перископ и руководит действиями механика- водителя, поддерживая с ним связь посредством внутрипереговорного устройства (рис. 80). При большей глубине на командирскую башенку устанавливается воздухопитающая труба, позволяющая преодолевать брод до 4000 мм

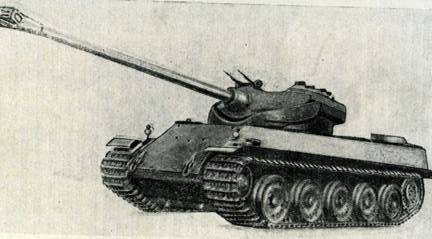

Рис. 81. Тяжелый танк АМХ-50 «Сен-Шамон»

На танке имеются две радиостанции и телефон связи с пехотой. Поступление танков АМХ-63 в войска запланировано на 1965 г. Танк АМХ-63 предполагается в будущем вооружить управляемыми снарядами.

В 1951 г. было изготовлено несколько образцов 50-г танка АМХ-50 (рис. 81), вооруженного 120-мм пушкой. Он оказался малоподвижным и в серийное производство не поступил.

До последнего времени основную массу самоходной артиллерии французской армии составляли устаревшие образцы американских САУ периода войны, поставленных Франции в порядке оказания военной помощи. Среди них 105-мм гаубицы М7 и М41, 155-мм пушка М40, 203,2-мм гаубица М43, счетверенная установка 12,7-мм пулеметов М16, 105-мм безоткатное орудие М27 и 105-мм безоткатное орудие М40.
