1) способ открывания окна;

2) высота ручки на створке;

3) ширина и высота створки;

4) вес створки.

Конструктивно фурнитура зависит от способа и направления открывания створок, фрамуг, материала, из которого изготовлены окно и сами оконные приборы, а также производителя. Например, фурнитура для деревянных окон отличается от той, что предназначена для окон из алюминиевого профиля, поскольку различна сама система крепления. Если к деревянным окнам фурнитура крепится шурупами через отверстия, имеющиеся в деталях, то в алюминиевых окнах фурнитура вдвигается на буртики, предусмотренные в профиле, и фиксируется зажимными штифтами.

Проанализируем особенности фурнитуры, связанные со способом открывания створок.

Фурнитура для поворотных створок обеспечивает поворот створки вокруг вертикальной оси. Функционирование окна с поворотной системой похоже на работу окон традиционной конструкции. Поворотная система бывает с вертикальным и горизонтальным поворотом, при этом вертикальная система обеспечивает открывание и закрывание окна без фиксации его положения. Декоративность фурнитуре придают различные накладки, которые в принципе не влияют на конструкцию самого механизма.

В отличие от вертикальной поворотной системы горизонтальная фурнитура обеспечивает поворот створки на угол до 180° и ее фиксацию. Такая особенность облегчает уход за окном и его эксплуатацию, дает возможность для естественного вентилирования помещения. Ассортимент фурнитуры такого типа достаточно широкий, причем в основе могут лежать различные принципы действия. После установки самого механизма на виду остаются лишь управляющие элементы.

Разработка поворотно-откидной фурнитуры (рис. 29) внесла радикальные изменения в конструирование окон и существенно увеличила эксплуатационные возможности оконной системы. Поворотно-откидная фурнитура легко регулируется, управляется поворотом ручки и является достаточно надежной. Комплект данной оконной системы включает:

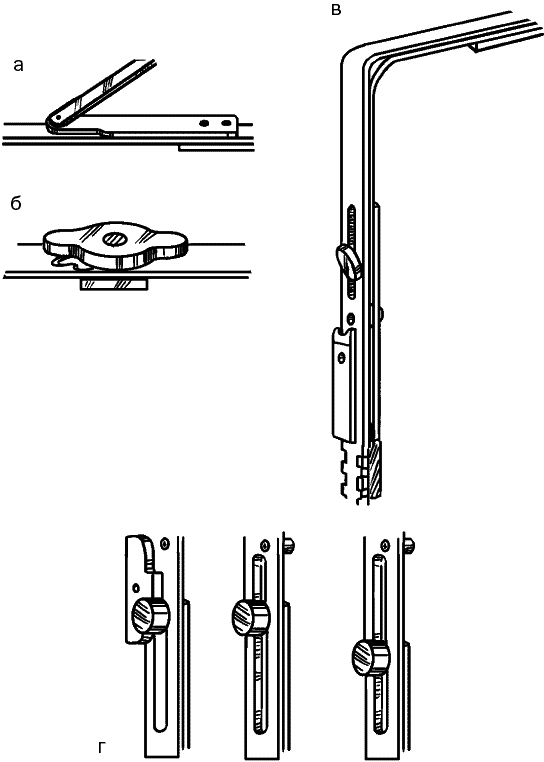

Рис. 29. Поворотно-откидная фурнитура: а – предохранитель захлопывания; б – блокиратор ошибочного открывания; в – большой ход царп; г – стыкующиеся по форме соединения;

1) поворотно-откидной механизм, оснащенный встроенным страховочным поднимателем, предназначенным для предотвращения случайного открывания створки в двух направлениях и ее провисания;

2) угловую передачу, передающую управляющее движение через углы створки;

3) ножницы, которые переводят и закрепляют створки в откидном положении. Они снабжены интегрированным блокиратором ошибочного открывания, тормозом на рычаге, имеют большой ход доводящего клина, регулируют прижим по горизонтали;

4) универсальные опоры для соединения створки с рамой, которые выполняют тормозящую и противовзломную функции и настраиваются в трех направлениях;

5) средние запоры для повышения надежности запирания окна;

6) петли, которые рассчитаны на соответствующую весовую нагрузку.

Управление поворотно-откидной фурнитурой осуществляется простым поворотом ручки, которая, будучи установлена в необходимом положении, надежно закрывает и легко открывает окно. Кроме того, такая фурнитура может устанавливаться на окна арочные, прямоугольные, трапециевидные. Помимо фурнитуры разной конструкции, фирмы-производители изготавливают дополнительные элементы, которые легко монтируются с базовым комплектом. К ним относятся микропроветриватели для возможности продолжительного естественного обмена воздуха; предохранители захлопывания; ограничители ножниц; ограничители открывания створки, поворота створки, открывания; всевозможные защелки, противовзломные цапфы, а также различные декоративные накладки.

Фурнитура для открывания фрамуг – это обычный запорный механизм, которым оснащена поворотная створка. При монтаже устанавливают фрамужные петли, регулирующиеся по трем осям, ограничитель на откидывание фрамуги и ручку. Фрамуга открывается и закрывается путем поворота рычага, а для фрамуг, расположенных высоко, предусмотрено дистанционное управление с электроприводом.

Высота ручки на створке зависит от конструкции основного запора (применяются запоры с фиксированным и переменным положением ручки) и легко регулируется. При выборе комплекта фурнитуры необходимо учитывать размеры створки. Окно, которое открывается в наклонной плоскости, может иметь любые, в том числе и минимальные, размеры. Окно с поворотно-откидной фурнитурой характеризуется определенными минимальными размерами (максимальные размеры не ограничиваются), которые зависят от фурнитурного паза и составляют 295 мм по высоте и 280 мм по ширине. Ограничение размеров связано с весом створки, который определяется прочностью применяемого материала. Максимальный вес створки – 130 кг.

Современные окна и двери представляют собой достаточно сложные конструкции, поэтому их монтаж, как и установку фурнитуры, следует доверить специалисту, иначе положительные эксплуатационные качества системы останутся незамеченными. Более того, без знания технических характеристик фурнитуры невозможно квалифицированно выбрать ту, которая наиболее оптимально подойдет к вашей оконной системе. Это объясняется тем, что современная фурнитура рассчитана на конкретную конструкцию, а именно на совокупность размеров сопряжений профилей рамы и створки. Для обозначения системы применяют цифровые индексы, состоящие из трех групп цифр.

Первые одна или две цифры обозначают расстояние между фальцами рамы и створки; две вторые – расстояние между фальцем и торцом наплава; третья группа цифр – ось фурнитурного паза (все расстояния указаны в миллиметрах).

Крепежные элементы призваны выполнять ряд функций, к которым относятся обеспечение жесткой фиксации оконных и дверных блоков в соответствующих проемах, передача ветровых и иных нагрузок на стеновые конструкции здания. К ним относятся:

1) распорные анкерные металлические или пластмассовые дюбели в комплекте с винтами (рис. 30), которые могут иметь как потайную, так и цилиндрическую головку.

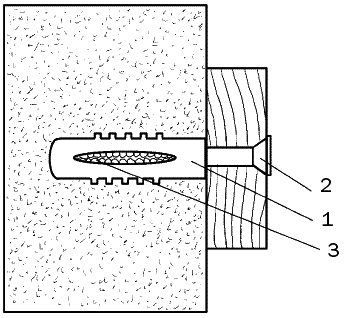

Рис. 30. Распорный дюбель: 1 – полая гильза; 2 – шуруп; 3 – распорная часть дюбеля

Распорные пластмассовые дюбели используются в агрессивных средах, предупреждают контактную коррозию, обеспечивают термоизоляцию соединяемых элементов. Длина дюбеля определяется предполагаемой эксплуатационной нагрузкой, размером профиля оконного и дверного блоков, шириной монтажного зазора и материалом, из которого выстроены стены.

Дюбель должен входить в стену на глубину, как минимум, 40 мм. На этот параметр влияет прочность стенового материала.

Диаметр дюбеля, как и длина, зависит от нагрузок, которые возникают в процессе эксплуатации. Чаще всего используют дюбель диаметром от 8 мм;
