В качестве исходной для обшивочной доски была взята обрезная дюймовка. Понадобилось ее строгать и выбирать четверти. При этом реализована следующая технология. Длинные (шестиметровые) доски с места складирования подавались на стапель с установленным в его центре деревообрабатывающим станком. На стапеле выполнялись сразу все операции: строгание лицевой поверхности, выборка четвертей и снятие фасок, после чего готовая обшивочная доска прибивалась к каркасу. При этом экономилось время на промежуточное (межоперационное) складирование, что особенно хлопотно при длинномерном материале. Короткие (от четырех и менее метров) доски обрабатывались партиями пооперационно. Здесь выигрыш заключался в сокращении подготовительно-заключительного времени, необходимого для настройки и проведения каждой операции. Четверть выбиралась когда электропилой, а когда фрезой, в зависимости от того, что необходимо было иметь в остатке – штапики или стружки. И то, и то было использовано при изготовлении теплого пола. Непосредственно перед тем, как обшивать стены снаружи, были установлены дверной и оконные блоки.

4.4. Крыша

Применительно к дому по рис. 4.4 о ней, несмотря на ясность вопроса, все же следует сказать несколько слов. Она лишь тогда будет «строгой» и красивой, когда ее стропильные рамы (однотипные узлы) будут не только правильно выставлены, но и абсолютно одинаковы по форме. Отсюда и необходимость технологически обеспечить их идентичность. Наиболее просто достичь этого либо при «пакетной» обработке однотипных изделий (технологические операции производятся сразу на целой серии одинаковых деталей), либо при использовании шаблонов – образцов, по которым изготавливаются все детали данного вида. Шаблоном следует «назначить» и первую собранную раму, в соответствии с которой надо собирать все остальные.

На рис. 4.42 показана стропильная рама, при сборке которой наряду с традиционными врубками использованы металлические соединители, о которых выше уже упоминалось. Справедливости ради следует отметить, что с помощью аналогичных соединительных элементов можно собрать и всю раму, а трудоемкость ее изготовления при этом только уменьшится.

На рис. 4.43 показан фрагмент крыши над террасой. Он интересен тем, что, во-первых, там не нужен, например, утеплитель в случае утепленного потолка в доме. А во-вторых, если использовать чердак для хранения, что очень желательно, ибо в противном случае «пропадет» очень внушительная площадь, то люк на чердак целесообразнее всего сделать именно над террасой. Тогда этот участок потолочного перекрытия может быть выполнен именно в соответствии с рисунком.

Для компактного брусового дома по рис. 4.6 дело с конструкцией крыши обстоит гораздо сложнее. Это обусловлено тем, что схема ее, получившая в последние годы широкое распространение за рубежом, построена по принципу опирания стропил на мощные продольные силовые элементы: коньковую балку, дополнительные (опертые на фронтоны) балки и стены (рис. 4.44). Такая конструкция позволяет максимально использовать объем мансарды, свободный от стяжек, ригелей и стоек стропильных рам. Но это преимущество сопряжено с технологическими трудностями, связанными с возведением фронтонов. Суть проблемы в том, что кладка стены из бруса при отсутствии перевязки в углах (каковой и является фронтон) нуждается в технологическом подкреплении вплоть до объединения конструкции в единое целое хотя бы обрешеткой. Такая технология описана чуть ниже применительно к дому по рис 4.8.

Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader96.jpg

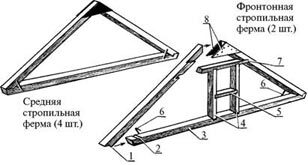

Рис. 4.42. Стропильные фермы: 1 – зуб; 2 – гнездо под зуб; 3 – подстропильный брус; 4 – стойки оконного проема; 5 – поперечина оконного проема; 6 – скобы; 7 – ригель; 8 – металлические косынки

Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader97.jpg

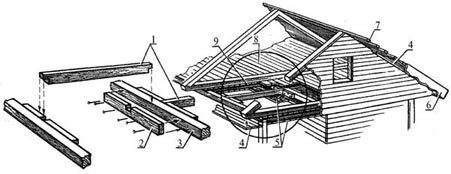

Рис. 4.43. Фрагмент крыши (над террасой): 1 – дополнительные балки перекрытия; 2 – опорная накладка с гнездом для крепления балки; 3 – прогонный брус верхнего перекрытия; 4 – подшивка бокового свеса; 5 – потолок; 6 – лобовая доска; 7 – обрешетка; 8 – чердачный накат; 9 – влагозащита

Здесь же подробнее остановимся на изготовлении стропил, которые разделяются на два типа: фронтонные и промежуточные. Как видно из рис. 4.44, фронтонные стропила образованы (для «коробки» строения) по сути дела накладными элементами, которые пришиваются к брусьям фронтона с обеих его сторон. В собранной конструкции они являются формообразующими – поддерживают плоскостность фронтонов. В случае же фронтона террасы выполнение его из двух разнесенных элементов обеспечивает легкий монтаж узла опирания консоли конькового бруса (см. рис. 4.44, узел Б). Здесь же показано, как с помощью металлической соединительной пластины можно просто (без сложных врубок, к тому же ослабляющих деревянные детали) собрать сложное соединение. При этом могут использоваться как болты, так и шурупы соответствующего диаметра. Наиболее подходящими для элементов таких стропил являются доски сечением 50х150 мм.

Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader98.jpg

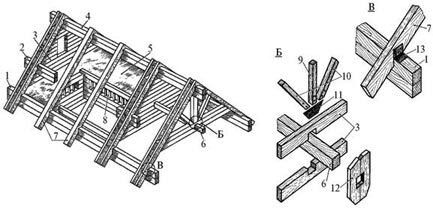

Рис. 4.44. Конструкция крыши: 1 – мауэрлат; 2 – балка подстропильная; 3 – фронтон; 4 – коньковая балка; 5 – пол мансарды; 6 – ригель; 7 – стропила; 8 – ограждение. Узел Б: 9 – стойка; 10 – подкосы; 11 – косынка соединительная металлическая; 12 – накладка. Узел В: 13 – соединительный уголок

Промежуточные же стропила могут быть изготовлены как из тех же досок (например, сдвоенных), так и из стенового бруса 100х150 мм. Отметим лишь, что число промежуточных стропил удобно выбирать из условия, что образованная двумя соседними стропилами секция не должна быть шире одного метра. При этом можно между силовыми стропилами (см. рис. 4.44) поставить промежуточные стропила из доски сечением 50х150 мм, которых в данном случае понадобится четыре на сторону (всего восемь). Простого металлического уголка с заранее насверленными отверстиями достаточно для необычайного упрощения соединения стропила с верхним венцом строения (см. рис. 4.44, узел В).

Междуэтажное перекрытие. Балки перекрытия берут сечением 100х150 мм. Опираются они на поперечные стены и перегородки. Выступающие за габариты теплой части дома балки сращивают по длине таким образом, чтобы места соединений приходились на стены. Для установки стропил и стен верхнего этажа необходимо сделать по балкам перекрытия технологический настил, а снаружи дома – устроить леса. Пол в мансарде окончательно настилают после монтажа стропил и изготовления крыши. При этом утеплять пол мансарды с обязательным применением пароизоляции имеет смысл лишь в зоне сауны, если таковая есть на первом этаже. Утепление в этом случае, с одной стороны, просто необходимо для сауны, а с другой – предохраняет мансарду от перегрева в процессе работы сауны. При отсутствии в доме встроенной сауны утеплять пол мансарды нет смысла – правильнее будет в этом случае утеплить крышу.

Силовая конструкция крыши допускает как минимум два варианта изготовления кровли: с утеплением и без него. В первом случае конструкция более традиционна: к нижней части боковых граней стропил прибиваются черепные бруски, на которые короткими досками настилается потолок, на него кладется утеплитель, полости которого закрываются обрешеткой, например из необрезных досок. Можно, конечно, потолок нашить по нижним граням стропил и длинными досками. Второй случай интересен тем, что функции обрешетки и потолка выполняет один и тот же дощатый настил, что приводит к экономии материала. Естественно, что доски простругиваются со стороны, обращенной внутрь объема. Поскольку в объеме при этом остаются и стропила, их также следует либо обработать (до установки), либо впоследствии закрыть декоративными элементами.

Крыша домика по рис. 4.8 вещь отнюдь не простая, а скорее «высший пилотаж» (рис. 4.45). Начинаем возведение крыши со сборки фронтонов. Но вот незадача – угловые замки, соединяющие детали стен, в данном случае просто отсутствуют. А как же сложить стенки фронтонов, ничем не закрепленных? Здесь не обойтись без технологических крепей. К внутренней стороне стенок, на которых предстоит возвести фронтоны, прикрепляем (гвоздями 90 – 100 мм, не забитыми до конца на 10 – 15 мм) вертикальные бруски сечением 50х50 мм с вылетом вверх с таким расчетом, чтобы концы вылетов не доходили до верхних границ будущих фронтонов на 100 – 120 мм. Верхние концы брусков противоположных стен связываем горизонтальными распорками, а получившиеся в итоге П-образные рамы усиливаем раскосами (также из брусков сечением 50х50 мм).
