На вооружение ракету не приняли. Однако идеи, заложенные при ее создании, были широко использованы при разработке новых ракетных комплексов.
СУ 8К99 стала последней разработкой ОКБ-692 на старом теоретическом и технологическом фундаменте. После чего стало ясно, что принцип построения систем управления на основе аналоговых и дискретных счетно-решающих устройств не имеет перспективы. Дальнейшего совершенствования систем управления баллистических ракет потребовало увеличение объемов информации, обработка ее на борту ракеты в реальном масштабе времени. Последовало коренное изменение наземной аппаратуры.
Действительно революционным явилось использование в системах управления ракет бортовых цифровых вычислительных машин, обеспечивающих функционирование ракетного комплекса при наземных предстартовых проверках и в полете ракеты.
Современные системы управления строятся на основе бортовой ЦВМ (БЦВМ). Находясь на борту, она решает задачи управления движением (в том числе ориентации и стабилизации), автономной и инерциальной навигации, программного управления и др., она может осуществлять контроль и проверку различных систем ракетного комплекса.
Наличие бортовой цифровой вычислительной машины сделало возможным применение более совершенных законов управления, упрощение аппаратуры СУ и сокращение числа связей Земля-борт.
Когда стало ясно, что без нее не обойтись, специальными решениями правительства был утвержден план работ по созданию базовых БЦВМ и систем управления на их основе.
Разработчиком ЦВМ «Аргон-11» такого назначения был определен НИИ цифровой электронно-вычислительной техники (НИИЦЭВТ) Министерства радиотехнической промышленности.
К концу 60-х годов специалистам ОКБ-692 стало ясно, что разрабатывать бортовую цифровую вычислительную машину, наилучшим образом отвечающую конкретным требованиям, нужно собственными силами. Многие высказались за использование «своей» БЦВМ, поскольку в «чужую», да еще и предназначенную для целого ряда заказчиков машину вносить какие-либо коррекции в систему команд или что-либо другое будет сложно и чревато увеличением времени при создании систем. Проведенные исследования показали — технический уровень ОКБ-692 позволяет создать БЦВМ для систем управления ракет разработки ОКБ М. Янгеля.
В 1965 году в одной из лабораторий ОКБ-692 была начата отработка методики проектирования БЦВМ, оценки взаимных связей и взаимовлияния входящих в нее блоков.
В результате появился экспериментальный образец — одноканальная, одноадресная машина 1А100. Строилась она на модулях серии «Тропа-1».
В 1968 году началась разработка штатной БЦВМ 1А200 в трехканальном варианте со съемными блоками ПЗУ (постоянное запоминающее устройство) с применением только что появившихся интегральных схем. На ее основе формировались системы управления МБР Р-36 (15А14) и УР-100Н (15А30) — в КБЭ опытно-конструкторские работы (ОКР) по этим системам имели шифр — заказ 274 и 34 соответственно.

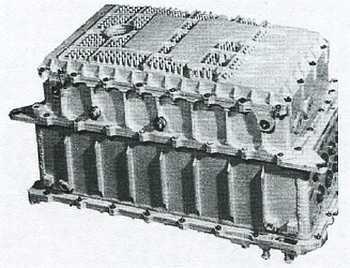

БЦВМ 1А200
Блоки центрального процессора (ЦП) 1А200 и устройства ввода-вывода (УВВ) строились на интегральных микросхемах серии 106, блок оперативного запоминающего устройства (ОЗУ) был выполнен на ферритовых накопителях «Куб-1М», ПЗУ — на П-образных ферритовых сердечниках. Для электронных ОЗУ была разработана серия гибридных микросхем частного применения типа «Пенал», изготовление которых было передано заводам.
1А200 стала отправной для создания целой серии других, а через два года впервые в СССР был произведен успешный запуск ракеты нового для КБЮ (п/я В-2289) поколения 15А14.
Появление БЦВМ в составе СУ повысило точность БР, снизило ошибки навигации путем учета собственных погрешностей ГСП, появилась возможность калибровки командных приборов без снятия ракеты с боевого дежурства, повысилась боеготовность, появилась возможность оперативного перенацеливания ракет.
В конце 1971 года БЦВМ 1А200 была заменена на 15/1579 (быстродействие — 108000 операций в секунду, емкость ОЗУ — 16 килобайт, емкость ПЗУ — 28 килобайт).
БЦВМ 15/1579 была унифицирована для СУ ракет Р-36М и УР-100Н (SS-18 и SS-19).
Удачно выбранные и реализованные ее характеристики позволили за короткое время путем минимальных изменений создать целый ряд систем управления с высокими техническими характеристиками. Комплекс мер по гарантированию надежности обеспечили этой БЦВМ уникальную длительность жизни — около 25 лет, а ее несколько модернизированный вариант находится на боевом дежурстве в российской армии и в настоящее время.
Это результат работы многих коллективов прибористов, конструкторов, технологов, программистов, испытателей, рабочих и специалистов ОКБ-692, завода «Электроприбор», Киевского радиозавода, и Харьковского завода им. Т.Г. Шевченко.
Применение ЦВМ в системе управления вызывало опасения головного предприятия за обеспечение успешного «минометного» старта ракеты, так как при сбое бортовой ЦВМ двухсоттонная ракета с неработающим двигателем могла упасть на стартовое сооружение. В целях безопасности специалистами ОКБ-692 была создана релейная система, которая дублировала команды БЦВМ. Но, к счастью, она не понадобилась.
Впервые в СССР БЦВМ в составе СУ была использована при бросковых испытаниях ракеты Р-36М в середине 1972 года.
Внедрение цифровых вычислительных машин вначале в бортовой, а затем и в стартовой аппаратуре положило начало созданию третьего поколения систем управления для образцов ракетно-космической техники.
Работы по БЦВМ дали толчок созданию интегральных микросхем (ИМС), вызвав технологический прорыв в области построения сложных цифровых систем. Новая элементная база «потянула» за собой совершенно новые технологические приемы, использование многослойных печатных плат, изготовление которых было связано с большим количеством сложных и трудоемких операций. Основные элементы БЦВМ (и других электронных приборов) стали создаваться с применением систем автоматизированного проектирования.
Новые принципы построения систем потребовали кардинальных решений по повышению качества отработки и изготовления аппаратуры. В связи с этим была создана специальная технология отработки и испытаний систем управления на стендах математического, полунатурного и натурного моделирования.
На завершающем этапе системы управления проходили цикл исследований на комплексных стендах, включающих в свои состав реальную аппаратуру или физические эквиваленты всех приборов, соединенных реальной кабельной сетью.
Такая схема построения позволила проверить функционирование системы не только на всех штатных режимах, но и обеспечить отработку аппаратуры и программно-математического обеспечения при имитации различных нештатных ситуаций и «крайних» значениях параметров.
Приказом № 376 от 11.06.71 г. по предприятию п/я А-7160 (КБЭ) было объявлено об успешном выполнении обязательств по изготовлению ЦВМ 1А200М.
Наступил этап электроники. Появление такой «начинки» в составе ракеты потребовало немало интеллектуальных усилий ее создателей.
В последующие годы была разработана архитектура пяти поколений бортовых цифровых вычислительных машин.
Особое место принадлежит системе динамической коррекции программ. Она обеспечила возможность оперативного внесения необходимых изменений в программное обеспечение бортовых цифровых вычислительных машин (без снятия для перепрошивки запоминающих устройств в заводских условиях) по каналам связи «Земля-борт» на всех этапах работ, включая испытания на старте и функционирование космического аппарата на орбите.
В течение 1975–1976 годов был разработан процессор М4М для цифровых вычислительных комплексов второго поколения. Надежность разрабатываемых систем была существенно улучшена за счет введения многоярусного мажоритирования.
Когда появились первые интегральные микросхемы, электронная промышленность СССР отставала от американской примерно на 3–4 года. В дальнейшем это отставание только увеличивалось. Высокий уровень надежности элементной базы в США позволял системным и приборным фирмам не резервировать БЦВМ и другую аппаратуру (кроме аппаратуры для «Шаттлов» и ряда других КА). От нас же заказчик требовал иметь уровень надежности СУ выше, чем у американцев: уж очень высока была бы цена аварии, особенно для ракет с ядерными зарядами. И имея существенно уступающую по степени отработки американской элементную базу, мы вынуждены были использовать резервированные структуры (как правило, троированные), что увеличивало вес и габариты аппаратуры. Зато надежность СУ в полете получалась на достаточно высоком уровне.
