Заметим, что он смещен точно так же, как и полевой транзистор с р-n-переходом и каналом n-типа. Напряжение сток-исток (Е_СИ) должно всегда прикладываться таким образом, чтобы сток имел положительный потенциал по отношению к истоку. Напряжение затвор-исток (Е_ЗИ) должно иметь обратную полярность. Подложка обычно соединяется с истоком либо внутри транзистора, либо снаружи. В специальных случаях подложка может быть соединена с затвором или с другой точкой цепи.

МОП транзистор обедненного типа может быть изготовлен с каналом p-типа. Транзисторы с p-каналом работают точно так же, как и транзисторы с n-каналом. Разница только в том, что основными носителями являются дырки. Вывод стока имеет отрицательный потенциал по отношению к истоку, и ток стока течет в противоположном направлении.

Потенциал затвора может быть как положительным, так и отрицательным по отношению к истоку.

На рис. 23–11 показано схематическое обозначение МОП транзистора обедненного типа с p-каналом. Отличие от обозначения МОП транзистора с n-каналом состоит в том, что стрелка направлена от подложки.

Рис. 23–11. Схематическое обозначение МОП транзистора обедненного типа с р-каналом.

МОП транзисторы обедненного типа как с n-каналом, так и с p-каналом являются симметричными. Выводы стока и истока можно поменять местами. В специальных случаях затвор может быть смещен от области стока для того, чтобы уменьшить емкость между затвором и стоком. В случае, когда затвор смещен, выводы стока и истока нельзя поменять местами.

23-2. Вопросы

МОП транзисторы обедненного типа являются открытыми в нормальном состоянии. Это означает, что они имеют заметный ток стока при напряжении затвор-исток равном нулю. Это полезно во многих приложениях. Но также полезно иметь устройство, которое в нормальном состоянии закрыто; то есть устройство, проводящее ток только тогда, когда приложено напряжение Е_ЗИ соответствующей величины. На рис. 23–12 изображен МОП транзистор, работающий как устройство, закрытое в нормальном состоянии. Он подобен МОП транзистору обедненного типа, но не имеет проводящего канала. Вместо этого в подложку внедрены раздельные области стока и истока. На рисунке показана подложка n-типа и области стока и истока р-типа. Может быть также использована и обратная конфигурация. Расположение выводов такое же, как и у МОП транзистора обедненного типа.

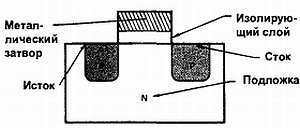

Рис. 23–12. МОП транзистор обогащенного типа с р-каналом.

МОП транзистор с p-каналом обогащенного типа должен быть смещен таким образом, чтобы на стоке был отрицательный потенциал по отношению к истоку. Когда к транзистору приложено только напряжение сток-исток (Е_СИ), ток стока отсутствует. Это обусловлено отсутствием проводящего канала между истоком и стоком. Когда на затвор подается отрицательный потенциал по отношению к истоку, дырки направляются к затвору, где они создают канал p-типа, позволяющий протекать току от стока к истоку.

При увеличении отрицательного напряжения на затворе размер канала увеличивается, что позволяет увеличиться и току стока. Увеличение напряжения на затворе позволяет увеличить ток стока.

Потенциал затвора МОП транзистора с p-каналом обогащенного типа может быть сделан положительным по отношению к истоку, и это не повлияет на работу транзистора. Ток стока в нормальном состоянии равен нулю и не может быть уменьшен подачей положительного потенциала на затвор.

Схематическое обозначение МОП транзистора с р-каналом обогащенного типа показано на рис. 23–13. Оно аналогично обозначению МОП транзистора с p-каналом обедненного типа, за исключением того, что области истока, стока и подложки разделены пунктирной линией. Это показывает, что транзистор в нормальном состоянии закрыт. Стрелка, направленная от подложки, обозначает канал р-типа.

Рис. 23–13. Схематическое обозначение МОП транзистора обогащенного типа с р-каналом.

МОП транзистор с p-каналом обогащенного типа с правильно поданным напряжением смещения показан на рис. 23–14.

Рис. 23–14. Правильно смещенный МОП транзистор обогащенного типа с р-каналом.

Заметим, что Е_СИ делает сток МОП транзистора отрицательным по отношению к истоку. Е_ЗИ также делает затвор отрицательным по отношению к истоку. При увеличении Е_ЗИ и подаче на затвор отрицательного потенциала, появляется заметный ток стока. Подложка обычно соединяется с истоком, но в отдельных случаях подложка и исток могут иметь различные потенциалы.

МОП транзисторы могут быть изготовлены с n-каналом обогащенного типа. Эти устройства работают с положительным напряжением на затворе так, что электроны притягиваются по направлению к затвору и образуют канал n-типа. В остальном они работают так же, как и устройства с каналом р-типа.

Схематическое обозначение МОП транзистора с n-каналом обогащенного типа показано на рис. 23–15. Оно аналогично обозначению устройства с р-каналом за исключением того, что стрелка направлена к подложке, обозначая канал n-типа. Правильно смещенный МОП транзистор с n-каналом обогащенного типа показан на рис. 23–16.

Рис. 23–15. Схематическое обозначение МОП транзистора обогащенного типа с n-каналом.

Рис. 23–16. Правильно смещенный МОП транзистор обогащенного типа с n-каналом.

МОП транзисторы с изолированным затвором обычно симметричны, как и полевые транзисторы с р-n-переходом. Следовательно, сток и исток можно поменять местами.
