Маленький 8-выводный корпус типа DIP используется для устройств с минимальным количеством входов и выходов. В нем располагаются, главным образом, монолитные интегральные микросхемы.
Плоские корпуса меньше и тоньше чем корпуса типа DIP и они используются в случаях, когда пространство ограничено. Они изготовляются из металла или керамики и работают в диапазоне температур от -55 до +125 градусов Цельсия.
После того как интегральная микросхема заключена в корпус, она тестируется для проверки ее соответствия всем требуемым параметрам. Тестирование проводится в широком диапазоне температур.
25-3. Вопросы
1. Каково назначение корпусов интегральных микросхем?
2. Какие корпуса чаще всего используются для интегральных микросхем?
3. Какие материалы используются для корпусов интегральных микросхем?
4. В чем преимущества керамических корпусов?
5. В чем преимущество плоских корпусов интегральных микросхем?
РЕЗЮМЕ
• Интегральные микросхемы популярны, потому что они:
— более надежны в качестве сложных цепей;
— потребляют маленькую мощность;
— являются миниатюрными и легкими;
— экономичны при изготовлении;
— обеспечивают новые и лучшие решения проблем.
• Интегральные микросхемы не могут работать при больших значениях токов и напряжений.
• Элементами интегральных микросхем могут быть только диоды, транзисторы, резисторы и конденсаторы.
• Интегральные микросхемы нельзя отремонтировать, их можно только заменить.
• Для изготовления интегральных микросхем используются монолитный, тонкопленочный, толстопленочный и гибридный способы изготовления.
• Наиболее популярным корпусом интегральных микросхем является корпус типа DIP (с двухрядным расположением выводов)
• Корпуса интегральных микросхем изготовляются из керамики или пластмассы, но пластмассовые корпуса используются чаще.
Глава 25. САМОПРОВЕРКА
1. Какие компоненты содержат гибридные интегральные микросхемы?
2. Что обозначается словом «чип»?
3. Какие существуют проблемы при изготовлении резисторов и конденсаторов при производстве интегральных микросхем монолитным методом?
Глава 26. Оптоэлектронные устройства
ЦЕЛИ
После изучения этой главы студент должен быть в состоянии:
• Перечислить три категории полупроводниковых устройств, которые реагируют на свет.
• Классифицировать основные частотные диапазоны света.
• Перечислить основные светочувствительные устройства и описать их работу и применения.
• Перечислить основные светоизлучающие устройства и описать их работу и применения.
• Нарисовать схематические обозначения оптоэлектронных устройств.
• Перечислить корпуса, используемые для оптоэлектронных устройств.
Полупроводники вообще, и полупроводниковые диоды в частности, широко используются в оптоэлектронике. А именно, в качестве устройств, взаимодействующих с электромагнитным излучением (световой энергией) в видимом, инфракрасном и ультрафиолетовом диапазонах.
Три типа устройств, которые взаимодействуют со светом:
• Устройства для регистрации света;
• Устройства для преобразования света;
• Светоизлучающие устройства.
Полупроводниковый материал и использованная техника легирования определяют длину световой волны для каждого конкретного устройства.
26-1. СВЕТ
Свет — это электромагнитное излучение, видимое человеческим глазом. Свет распространяется подобно радиоволнам. Как и радиоволны, свет имеет свою длину волны.
Свет распространяется в вакууме со скоростью 300000000 метров в секунду. В различных средах скорость света меньше. Частота световых колебаний лежит в диапазоне от 300 до 300000000 гигагерц (1 гигагерц = 1000000000 герц). Из этого частотного диапазона только небольшая часть видима человеческим глазом. Видимый диапазон простирается примерно от 400000 до 750000 гигагерц. Частота инфракрасного излучения лежит ниже 400000 гигагерц, а частота ультрафиолетового излучения — выше 750000 гигагерц.
Световые волны в верхней части частотного диапазона обладают большей энергией, чем световые волны в нижней части диапазона.
26-1. Вопросы
1. Что такое свет?
2. В каком частотном диапазоне свет является видимым
для человеческого глаза?
3. Что такое инфракрасное излучение?
4. Что такое ультрафиолетовое излучение?
5. Какие световые волны обладают наибольшей энергией?
26-2. СВЕТОЧУВСТВИТЕЛЬНЫЕ УСТРОЙСТВА
Фоторезистор — это старейшее из оптоэлектронных устройств. Его внутреннее сопротивление изменяется при изменении интенсивности света. Изменение сопротивления не пропорционально интенсивности света. Фотосопротивления изготовляют из светочувствительных материалов, таких как сульфид кадмия (CdS) или селенид кадмия (CdSe).
На рис. 26-1 показано типичное фотосопротивление.
Рис. 26-1. Фотосопротивление.
Светочувствительный материал нанесен на изолирующую подложку из стекла или керамики в виде S-образной фигуры для увеличения длины фотосопротивления. Фотосопротивление более чувствительно к свету, чем другие устройства. Его сопротивление может изменяться от нескольких сотен мегом до нескольких сотен ом. Оно применяется при низких интенсивностях света. Фотосопротивление может выдерживать высокие рабочие напряжения 200–300 вольт при малом потреблении мощности — до 300 милливатт. Недостатком фотосопротивлений является медленный отклик на изменения света.
На рис. 26-2 показаны схематические обозначения фотосопротивления. Стрелки показывают, что это — светочувствительное устройство. Иногда для обозначения светочувствительного устройства используется греческая буква лямбда (λ).
Рис. 26-2. Схематические обозначения фотосопротивления.
Фотосопротивления используются для измерения интенсивности света в фотографическом оборудовании, в охранных датчиках, в устройствах автоматического открывания дверей, в различном тестирующем оборудовании для измерения интенсивности света.
Фотогальванический элемент (солнечный элемент) преобразует световую энергию непосредственно в электрическую. Батареи солнечных элементов применяются главным образом для преобразования солнечной энергии в электрическую энергию.
Солнечный элемент — это устройство на основе р-n-перехода, выполненное из полупроводниковых материалов.
В большинстве случаев их делают из кремния. На рис. 26-3 показано устройство солнечного элемента.

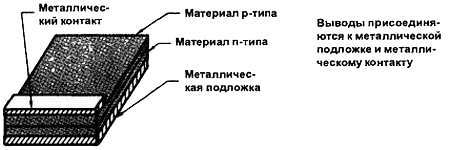

Рис. 26-3. Устройство солнечного элемента.
Слои p-типа и n-типа образуют р-n-переход. Металлическая подложка и металлический контакт являются электрическими контактами. Они проектируются с большой площадью поверхности. Свет, попадая на поверхность солнечного элемента, передает большую часть своей энергии атомам полупроводникового материала. Световая энергия выбивает валентные электроны с их орбит, создавая свободные электроны.
