IT = 0,0139 А или 13,9 мА.
В последовательной цепи по всей цепи протекает одинаковый ток. Следовательно, ток, протекающий через R3 равен общему току в цепи.
IR3 = IT = 13,9 мА
5–3. Вопросы
1. Запишите формулы, необходимые для определения полного тока в последовательной и параллельной цепях, когда известны токи, протекающие через отдельные компоненты.
2. Запишите формулы, необходимые для определения полного напряжения в последовательной и параллельной цепях, когда известны падения напряжения на отдельных участках.
3. Запишите формулы для определения полного сопротивления последовательной и параллельной цепей, когда известны отдельные сопротивления.
4. Запишите формулы для вычисления полного тока, напряжения или сопротивления в последовательной или параллельной цепях, когда хотя бы две из трех величин (ток, напряжение и сопротивление) известны.

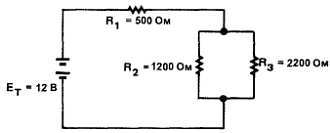

5. Чему равен общий ток в цепи, изображенной на рис. 5-21?
Рис. 5-21
Ет= 12 В
R1 = 500 Ом; R2 = 1200 Ом; R3 = 2200 Ом.
IT =?
РЕЗЮМЕ
• Электрическая цепь состоит из источника тока, нагрузки и проводника.
• Путь тока в электрической цепи может быть последовательным, параллельным или последовательно-параллельным.
• Последовательная цепь предоставляет только один путь для протекания тока.
• Параллельная цепь предоставляет несколько путей для протекания тока.
• Последовательно-параллельная цепь обеспечивает комбинацию последовательных и параллельных путей для протекания тока.
• Ток электронов протекает от отрицательного вывода источника тока через нагрузку к положительному выводу источника тока.
• Протекающий в электрической цепи ток можно изменять путем изменения либо напряжения, либо сопротивления.
• Закон Ома связывает между собой силу тока, напряжение и сопротивление.
• Закон Ома утверждает, что сила тока в электрической цепи прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению цепи.
I = E/R
• Закон Ома применяется ко всем последовательным, параллельным и последовательно-параллельным цепям.
• Для определения неизвестных величин в цепи необходимо:
— Нарисовать схему цепи и обозначить все величины.
— Провести вычисления для эквивалентных цепей и перерисовать цепь.
— Вычислить все неизвестные величины.
Глава 5. САМОПРОВЕРКА
С помощью закона Ома найдите неизвестные величины в следующих примерах:
1. I =?; E = 9 В; R = 4500 Ом.
2. I = 250 мА; E =?; R = 470 Ом.
3. I = 10 A; E = 240 В; R =?

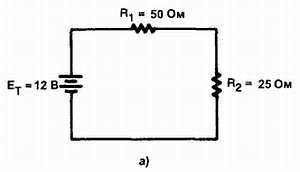

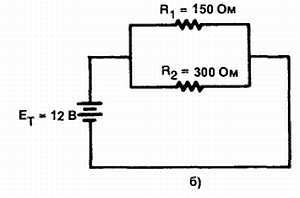

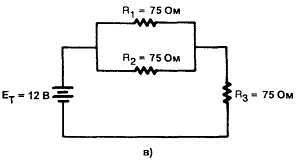

4. Найдите полный ток в изображенных цепях.
Глава 6. Электрические измерения - Измерительные приборы
ЦЕЛИ
После изучения этой главы студент должен быть в состоянии:
• Описать типы измерительных приборов.
• Описать, как используется вольтметр в цепи.
• Описать, как используется амперметр в цепи.
• Описать, как используется омметр для измерения сопротивления.
• Точно прочесть отсчет со шкалы аналогового вольтметра.
• Точно прочесть отсчет со шкалы аналогового амперметра.
• Точно прочесть отсчет со шкалы аналогового омметра.
• Описать функции мультиметра.
• Описать, как используется мультиметр для измерения напряжения, тока и сопротивления.
• Описать, как измеряется ток с помощью амперметра.
• Описать, как подсоединяется амперметр к цепи.
• Перечислить меры предосторожности при использовании амперметра.
• Описать, как подсоединяется вольтметр к цепи.
• Перечислить меры предосторожности при подсоединении вольтметра к цепи.
• Описать, как измеряются значения сопротивлений с помощью омметра.
• Дать определение проверки цепи на непрерывность.
• Описать, как используется омметр для проверки разомкнутых, замкнутых и короткозамкнутых цепей.
В области электричества точные количественные измерения играют большую роль. Измеряют обычно такие параметры цепей, как ток, напряжение и сопротивление. Для проведения измерений используются амперметры, вольтметры и омметры. Для проведения электрических измерений важно хорошо понимать, как это делается.
В этой главе описаны широко используемые аналоговые измерительные приборы, включая мультиметры или многофункциональные измерительные приборы.
6–1. ВВЕДЕНИЕ
Измерительные приборы являются средством, с помощью которого невидимое действие электронов может быть зарегистрировано и измерено. Измерительные приборы необходимы при исследовании работы цепи. Существует два типа измерительных приборов. Первый — это аналоговые приборы, использующие проградуированную шкалу со стрелкой (рис. 6–1). Другой тип — цифровые приборы, показывающие величину отсчета показаний в виде цифр (рис. 6–2). Показания цифровых приборов легче читать, и они обеспечивают большую точность, чем аналоговые. Однако аналоговые приборы обеспечивают возможность проследить за быстрыми изменениями тока и напряжения.

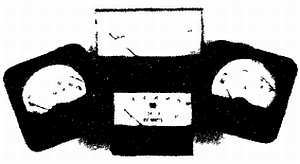

Рис. 6–1. Аналоговые измерительные приборы.
Рис. 6–2. Цифровой измерительный прибор.
Большинство измерительных приборов помещено в защитный корпус. Выводы предназначены для подсоединения приборов к цепи. Для правильного подсоединения прибора необходимо обратить внимание на полярность выводов. Цветной или белый выводы являются положительными, а черный вывод — отрицательным (или «землей»).
Перед использованием аналогового прибора его стрелка должна быть установлена на ноль. На лицевой стороне любого прибора находится маленький винт, с помощью которого производится установка на ноль (рис. 6–3). Установив стрелку на ноль, разместите прибор там, где он должен использоваться. Если стрелка не стоит на нуле, используйте для поворота винта отвертку. Прибор не должен подключаться к цепи до тех пор, пока не проведена установка стрелки на ноль.

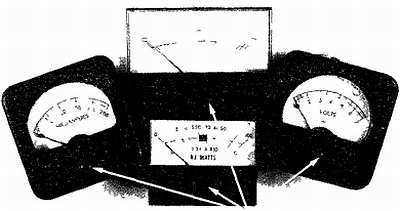

Рис. 6–3. Расположение винта коррекции нуля на различных аналоговых измерительных приборах.
6–1. Вопросы
1. Для чего предназначены измерительные приборы?
2. Какие два типа измерительных приборов существуют?
3. Какими цветами обозначены положительный и отрицательный выводы у измерительного прибора?
4. Какая регулировка должна быть сделана перед использованием аналогового измерительного прибора?
